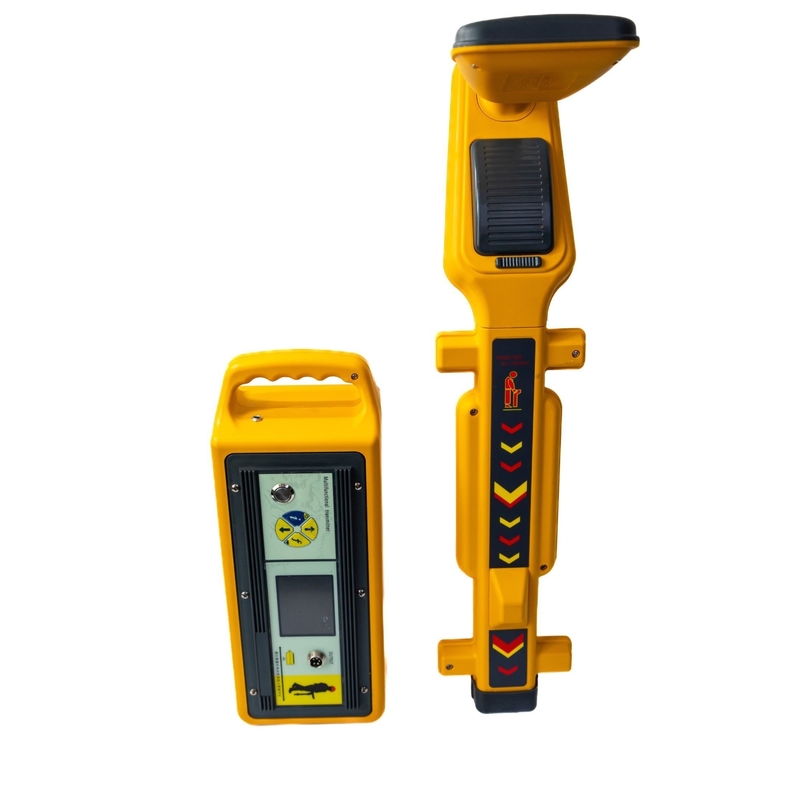

Máy theo dõi tuyến đường cáp kỹ thuật số với phép đo chiều sâu và dòng điện

Máy định vị cáp XHGX507X sử dụng tín hiệu trường điện từ từ cáp ngầm để định vị cáp, cung cấp các chỉ số về độ sâu và dòng điện để phát hiện cáp chính xác.

Thiết bị này tuân thủ Phần 15 của Quy tắc FCC của Hoa Kỳ và đáp ứng các quy định của Chỉ thị Châu Âu 1999/5/EC.

• Khả năng tìm kiếm đường đi của cáp cho cả cáp điện có điện và không có điện
• Chức năng chỉ báo hướng dòng điện và pha để cải thiện độ chính xác khi tìm đường đi
• Phát hiện độ sâu cáp ngầm
• Máy phát với nhiều tùy chọn tần số (577Hz đến 133kHz)
• Chức năng Ohmmeter để kiểm tra các giá trị điện trở liên tục bên ngoài
• Hiển thị kỹ thuật số cường độ tín hiệu với biểu diễn đồ họa
• Mũi tên trái/phải để định vị đường ống chính xác
• La bàn để chỉ hướng đường ống
• Hiển thị theo thời gian thực độ sâu và dòng điện của đường ống
• Hệ thống nhắc nhở bằng giọng nói để giảm mệt mỏi cho người vận hành

Máy phát đóng vai trò là nguồn tín hiệu cho hệ thống này, có đầy đủ chức năng, thông minh cao và vận hành đơn giản.

• Tần số đầu ra hiện tại
• Mức công suất đầu ra (thấp, trung bình, cao, đầy đủ)
• Chế độ hoạt động (kết nối trực tiếp, ghép nối, cảm ứng)
• Giá trị dòng điện vòng (0-999 mA)
• Giá trị trở kháng vòng (00001-20000 ohms)
• Trạng thái pin
• Chỉ báo ổn định (vòng tròn lăn)

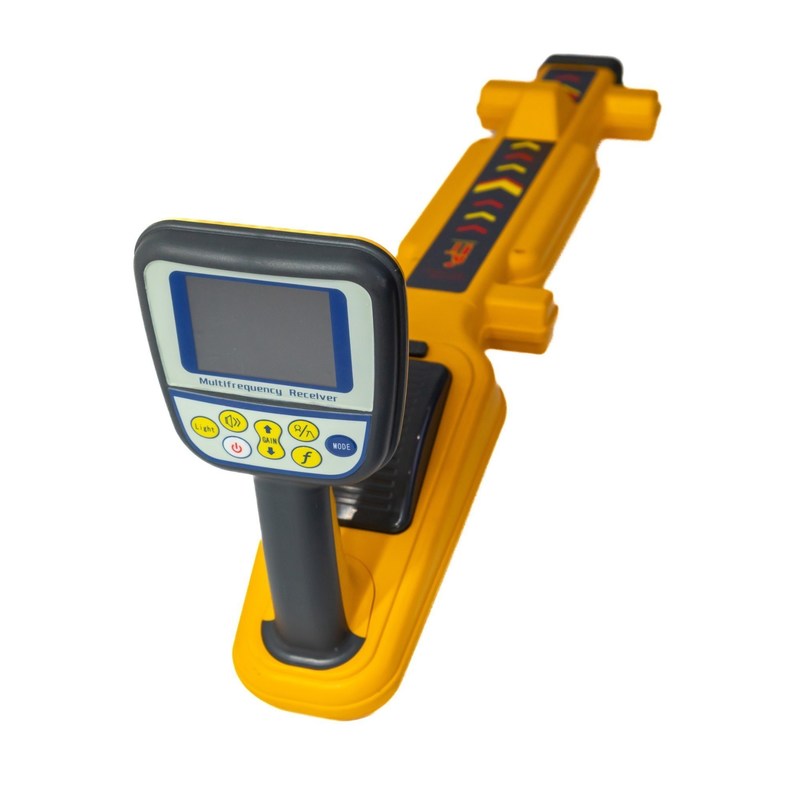

• Tần số nhận hiện tại (ban đầu 577Hz)
• Hiển thị thang đo cường độ tín hiệu
• Chỉ báo cường độ tín hiệu ba chữ số (00.0-99.9)
• La bàn màu để chỉ hướng đường ống
• Đo độ sâu & dòng điện
• Độ lợi tín hiệu (000-140db, tự động điều chỉnh)
• Chỉ báo chế độ máy thu
• Chỉ báo mức pin
• Chỉ báo điều khiển âm lượng
• Mũi tên trái/phải để định vị cáp
• Chỉ báo hướng dòng điện và pha (tần số SS)

• Phương pháp đỉnh:Đỉnh hẹp, đỉnh rộng, mũi tên rộng, đỉnh + thung lũng
• Phương pháp máng:Để định vị chính xác khi không có cáp liền kề
