| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE |
| Số mô hình: | XHLJ504 |
XHLJ504Tracer đường dây cáp (định vị đường ống cáp)bao gồm một máy phát tín hiệu đường dẫn công suất cao (trình phát) và máy thu cần thiết để phát hiện đường dẫn cáp chôn.
Nguyên tắc cơ bản của máy đo đường dây cáp là sử dụng một máy phát tín hiệu đường dây (tức là máy chủ truyền tín hiệu máy đo đường dây) để nhập tín hiệu xung đường dây vào cáp đang được thử nghiệm,do đó tạo ra sóng điện từSau khi xử lý, đầu ra được gửi đến tai nghe và đồng hồ chỉ.
Máy theo dõi tuyến đường cáp này đánh giá đường dẫn chôn và độ sâu của cáp theo đỉnh âm thanh, thung lũng âm thanh và mức độ lệch của đồng hồ chỉ trong tai nghe.
Nhiều chức năng
Máy thu đường dây cáp được sử dụng kết nối với các đầu dò và tai nghe, v.v., và có thể được sử dụng như một chỉ dẫn lỗi cáp.
Các thành phần chính

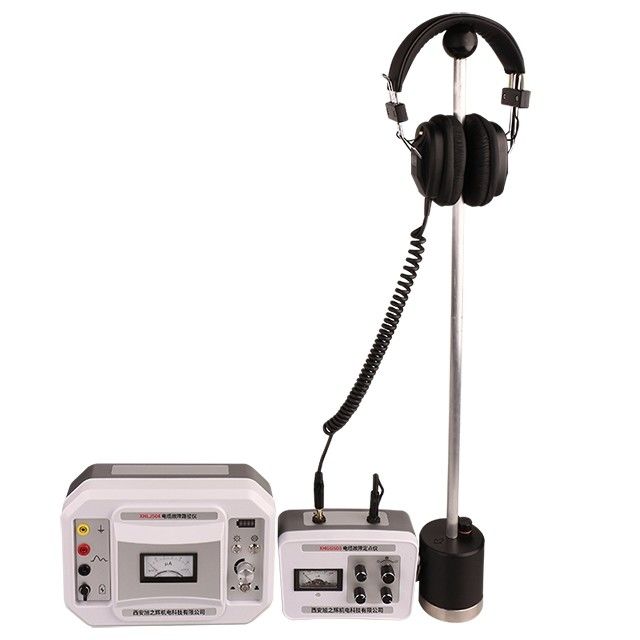

Máy định vị ống cáp này chủ yếu bao gồm máy phát và máy thu, hai phần được hiển thị dưới đây.
Các thông số kỹ thuật

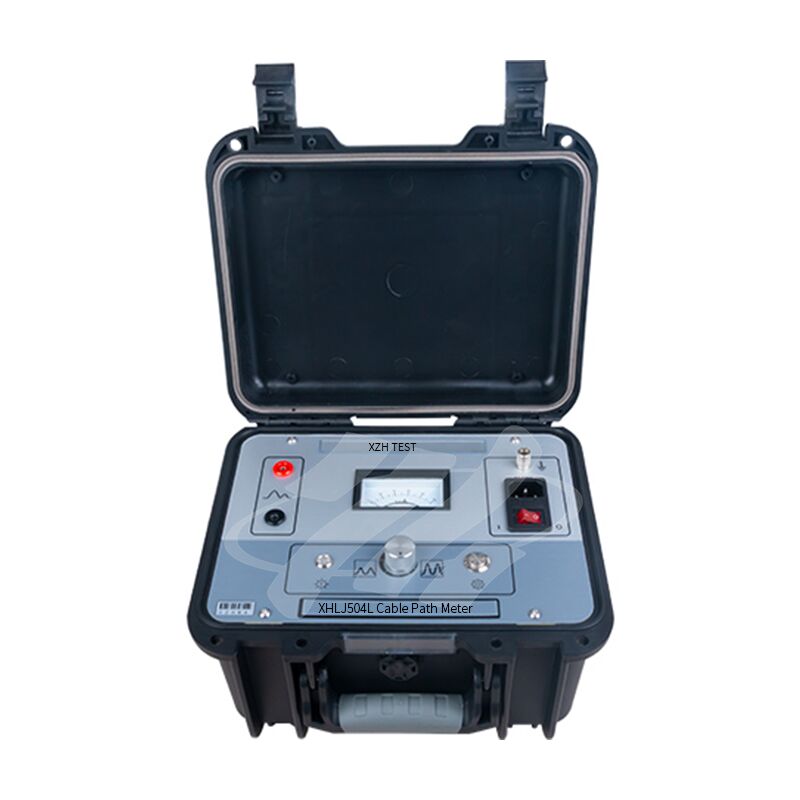

Máy phát
| Tín hiệu đầu ra | 15kHz liên tục |
| Năng lượng đầu ra | 100W |
| Điện lượng đầu ra | 0 ¢2A |
| Sức mạnh làm việc | 220V (1±10%) 50Hz (1±5%); |
Máy nhận
| Tăng kích thước | 500,000 lần |
| Độ chính xác phát hiện | ±0,2m |
| Kháng năng đầu ra | 350Ω |
| Nguồn cung cấp điện làm việc | hai pin 9V tiêu chuẩn |
| Dòng điện tĩnh | < 10mA |
Tính năng sản phẩm
1Sử dụng nguyên tắc cảm ứng điện từ truyền thống, khả năng chống nhiễu mạnh mẽ.
2. Với chức năng bảo vệ quá mức và mạch ngắn, nó là an toàn và đáng tin cậy.
3. Điện năng lượng cao, không bị giới hạn bởi chiều dài cáp, mạch mở cũng có thể tìm thấy một con đường.
4. Các đầu ra là không bước điều chỉnh, phù hợp với các địa điểm thử nghiệm khác nhau, với khả năng thích nghi mạnh mẽ.
5. siêu mạnh phóng to, độ sâu phát hiện là lớn hơn 10 mét.
6Thiết kế tiêu thụ năng lượng cực thấp, dòng điện tĩnh dưới 10mA.
7Thiết kế của đồng hồ tương tự, cường độ tín hiệu và xu hướng rõ ràng ngay từ đầu.
8. Mức độ không có thể được điều chỉnh tùy ý, phù hợp với tất cả các loại cảnh mạnh và yếu.
Tại chỗKiểm tra đường dẫn cáp --sơ đồ chỉ thị
Định hướng chung phát hiện đường dây kết nối sơ đồ
Biểu đồ dây chuyền phát hiện tuyến đường cáp siêu dài hoặc vỡ
Sơ đồ dây dẫn phát hiện tuyến đường đặc biệt
Kiểm tra độ sâu chôn cất của cáp
Khi bạn đánh giá độ sâu chôn cất của cáp, bạn có thể đặt đầu dò ở góc 45 độ với mặt đất trên vị trí của cáp đã được đo,"chuyển ra ngoài" vuông theo đường đi. Tìm điểm âm thanh nhỏ nhất ở giữa đầu dò, sau đó khoảng cách đầu dò di chuyển là độ sâu chôn cất của cáp.xin vui lòng tham khảo sơ đồ sơ đồ của vị trí thăm dò trong hình sau.
Sơ đồ sơ đồ vị trí thăm dò
Danh sách đóng gói
