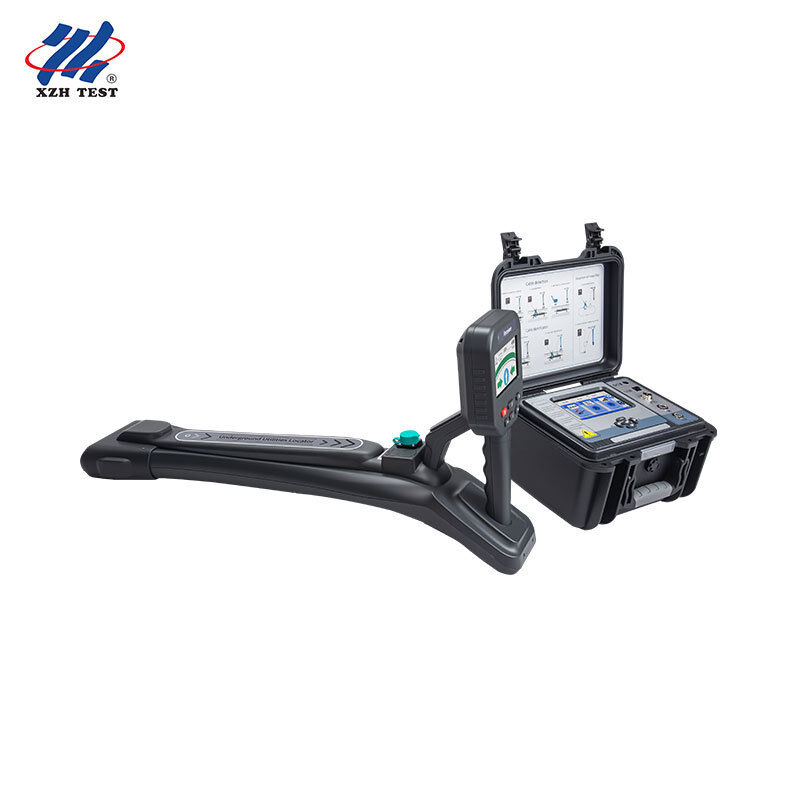

XHGX507C1 Máy định vị cáp và ống ngầm là một hệ thống khảo sát tiện ích công cộng hoàn chỉnh, phù hợp với các công việc đô thị và công trường xây dựng: Nó có thể dò tìm cáp điện ngầm được chôn, cáp viễn thông, ống kim loại, ống dẫn khí đốt và ống dẫn, hiển thị đường đi của chúng và cung cấp hướng dẫn định hướng, đo độ sâu chôn và dòng điện theo thời gian thực (0-20 mét), và xác định vị trí một cáp đơn trong hơn 20 cáp trong ống chung — Do đó, công nhân có thể biết chính xác những gì ở dưới lòng đất trước khi đào.
Việc chạm vào các tiện ích không xác định trong quá trình đào là một trong những tai nạn tốn kém và nguy hiểm nhất tại công trường xây dựng. XHGX507C1 hỗ trợ quy trình lập kế hoạch khảo sát trước khi đào hoàn chỉnh được đề xuất để đảm bảo an toàn cho các tiện ích công cộng: Quét thụ động không cần bộ phát có thể tìm thấy các đường dây điện có điện, chế độ quét cảm ứng có thể hiển thị các ống kim loại chưa được phát hiện và có thể dò tìm và xác minh độ sâu của từng đường được đánh dấu trước khi đào. Đường dẫn định hướng của nó cho phép ngay cả những công nhân không có kinh nghiệm định vị cũng có thể dò tìm chính xác.
| Phạm vi | Thông số kỹ thuật |
|---|---|
| Mô hình | XHGX507C1 |
| Chức năng | Dò tìm đường đi cáp/ống (hiển thị định hướng), đo độ sâu và dòng điện theo thời gian thực, nhận dạng cáp, tìm kiếm lỗi cách điện dạng A (tùy chọn) |
| Phạm vi đo | Kết nối trực tiếp: 0–20 dặm; Chế độ ghép nối: 0–10 dặm; Chế độ cảm ứng: Thích hợp cho cáp chôn sâu dưới 2 mét. |
| Đo độ sâu | Hiển thị thời gian thực 0–20 mét; Độ chính xác định vị tâm ±5% (độ sâu chôn 0–3 mét), -10% (độ sâu chôn 3–20 mét) |
| Công suất đầu ra máy phát | Công suất tối đa 15W, 9 cấp có thể điều chỉnh, khớp trở kháng thời gian thực tự động |
| Điện áp đầu ra máy phát | Điện áp tối đa 300V (đầu ra trực tiếp) |
| Tần số đầu ra | 11 tần số hoạt động chính: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; Tần số thụ động bổ sung 50Hz/60Hz/250Hz |
| Chế độ đầu ra | Kết nối trực tiếp/Kẹp ghép nối/Cảm ứng — Tự động nhận dạng phụ kiện được kết nối |
| Nhận dạng cáp | Tối đa 20 cáp được hiệu chuẩn trước (L1–L20), với kẹp linh hoạt; Tiêu chuẩn đủ điều kiện: Dòng điện ≥0.3mA và trong phạm vi 75%–135% giá trị hiệu chuẩn, khớp định hướng dòng điện |
| Định vị lỗi (tùy chọn) | Sử dụng phương pháp tăng áp dạng A từ 640Hz–3.20kHz để đo tổn thất cách điện, lỗi nối đất cáp điện áp thấp và lỗi bảo vệ cáp điện áp cao |
| Màn hình/Pin bộ thu | Màn hình tinh thể lỏng cảm ứng điện dung 4,3 inch, có thể nhìn thấy dưới ánh sáng mặt trời; Pin lithium-ion có thể sạc lại 8,4V 5200mAh |
| Màn hình/Pin máy phát | Màn hình tinh thể lỏng cảm ứng 5 inch; Pin lithium-ion 11,1V có thể sạc lại |
| Phụ kiện | Đường kính kẹp ghép nối máy phát Φ125mm; Đường kính kẹp nhận dạng linh hoạt Φ200mm (có thể tùy chỉnh đường kính lớn hơn) |
| Tiêu thụ điện | Thời gian sạc đầy máy phát (trạng thái tắt máy) khoảng 5-6 giờ; Thời gian sạc đầy bộ thu khoảng 3-4 giờ; Có thể thực hiện 300-500 chu kỳ sạc. |
| Môi trường làm việc | Nhiệt độ làm việc: -10°C đến +40°C, độ ẩm tương đối dưới 80%; Nhiệt độ lưu trữ: -10°C đến +50°C, độ ẩm tương đối ≤95% (không ngưng tụ) |
| An toàn/Tương thích điện từ | IEC61010-1(CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, Mức độ ô nhiễm 2 |
| Bước | Biện pháp được đề xuất |
|---|---|
| 1. Quét thụ động | Trong chế độ tần số công nghiệp (50/60/250Hz) và chế độ tần số vô tuyến, quét lưới khu vực làm việc để phát hiện cáp điện có điện mà không cần máy phát. |
| 2. Quét cảm ứng | Hai người vận hành giữ máy phát và bộ thu cách nhau khoảng 20 mét, quét song song khu vực này để phát hiện các ống kim loại chưa được phát hiện; Lặp lại thao tác này theo hướng ngược lại. |
| 3. Đánh dấu đường đi nghi ngờ | Sử dụng sơn dầu để đánh dấu từng đỉnh tương ứng trên mặt đất; Nên kiểm tra lại các đường tín hiệu mạnh dưới độ lợi cao để phát hiện các tiện ích công cộng lân cận yếu hơn. |
| 4. Dò tìm và đo độ sâu | Sử dụng bộ thu để dò tìm từng đường được đánh dấu và ghi lại độ sâu (0-20 mét) và tốc độ dòng chảy; Sử dụng phương pháp rãnh 45° hoặc phương pháp đỉnh 80% để xác minh độ sâu biên. |
| 5. Nhận dạng cáp mục tiêu | Khi nhiều cáp dùng chung một ống hoặc rãnh, có thể sử dụng kẹp linh hoạt để xác định vị trí chính xác của cáp mục tiêu trong tối đa 20 cáp được hiệu chuẩn. |
| 6. Đối chiếu chéo | Vì mỗi phương pháp đều có những hạn chế riêng, do đó, trước khi đào, nên thực hiện kiểm tra lại bằng các phương pháp hoặc tần số khác nhau để giảm thiểu tối đa rủi ro bỏ sót tiện ích công cộng. |
