Máy dò tuyến cáp kỹ thuật số với bộ phát đa tần để dò tìm ngầm

Thiết bị định vị cáp XHGX507X sử dụng tín hiệu trường điện từ từ cáp ngầm để định vị cáp, cung cấp các chỉ số về độ sâu và dòng điện để phát hiện cáp chính xác. Hệ thống này tuân thủ Phần 15 của Quy tắc FCC của Hoa Kỳ và Chỉ thị Châu Âu 1999/5/EC.

• Khả năng tìm kiếm đường đi của cáp cho cả cáp điện có điện và không có điện
• Chỉ báo hướng dòng điện và pha để cải thiện độ chính xác tìm đường
• Chức năng phát hiện độ sâu cáp chôn
• Máy phát với nhiều tùy chọn tần số (577Hz đến 133kHz)
• Chức năng Ohmmeter để kiểm tra các giá trị điện trở liên tục bên ngoài
• Hiển thị kỹ thuật số cường độ tín hiệu với biểu diễn đồ họa
• Mũi tên trái/phải để định vị đường ống chính xác
• La bàn để chỉ báo hướng đường ống
• Hiển thị theo thời gian thực độ sâu và dòng điện của đường ống

Máy phát đóng vai trò là nguồn tín hiệu cho hệ thống này, có đầy đủ chức năng, thông minh cao và vận hành đơn giản.

• Phím nguồn:Công tắc tự khóa để điều khiển nguồn
• Cổng đầu ra:Ổ cắm hàng không đa lõi cho các chế độ đầu ra tín hiệu khác nhau
• Màn hình LCD:Hiển thị tần số, mức công suất, chế độ, dòng điện, trở kháng và trạng thái pin
• Phím tần số:Thay đổi tần số tín hiệu đầu ra (ban đầu 577Hz)
• Điều chỉnh công suất:Chọn giữa công suất thấp, trung bình, cao và đầy đủ
• Phím Menu:Truy cập cài đặt tần số, đo điện trở và chế độ đa tần số
• Cổng sạc:Chân đế sạc Φ2.1 để sạc pin

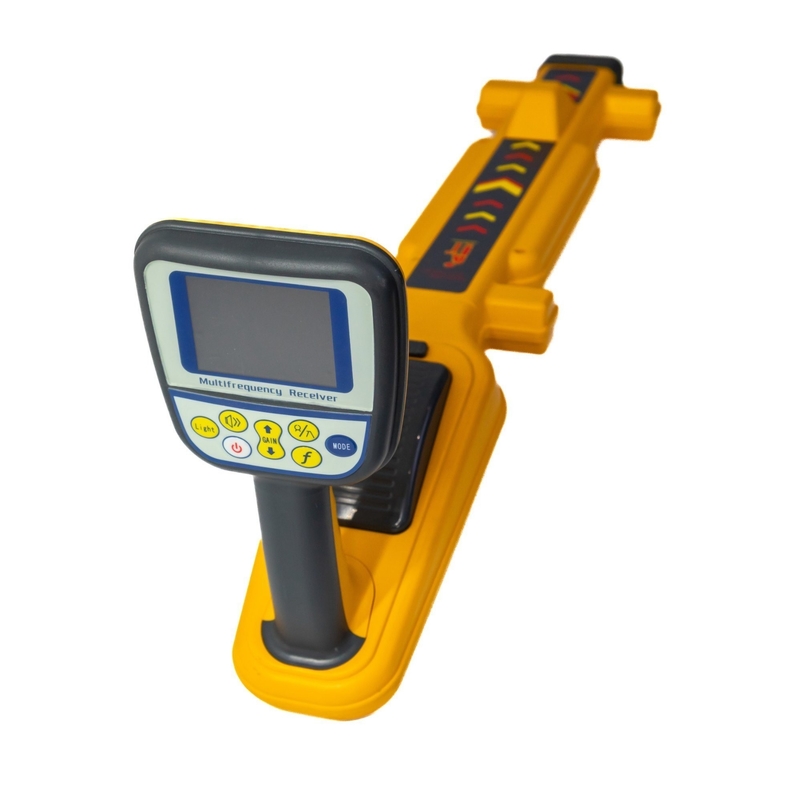

Máy thu tích hợp một mạch hệ thống có khả năng thu các trường từ cụ thể và chuyển đổi chúng thành tín hiệu điện để hiển thị. Nó có nhiều chế độ hoạt động cho các tình huống phát hiện khác nhau.

• Hiển thị tần số:Tần số nhận hiện tại (ban đầu 577Hz)
• Cường độ tín hiệu:Hiển thị thông qua độ dài lưới và màn hình ba chữ số
• La bàn màu:Chỉ báo hướng đường ống
• Độ sâu & Dòng điện:Đo lường theo thời gian thực của đường ống ngầm
• Kiểm soát độ lợi:Dải động 000-140db (mặc định tự điều chỉnh)
• Chế độ hoạt động:Đỉnh hẹp, đỉnh rộng, rãnh, mũi tên đỉnh rộng, đỉnh + rãnh
• Chỉ báo pin:Hiển thị mức công suất hiện tại
• Điều khiển âm lượng:Âm lượng còi có thể điều chỉnh

• Định vị cáp chính xác bằng phương pháp đỉnh hoặc rãnh
• Đo độ sâu chính xác ở chế độ kết nối trực tiếp
• Lời nhắc bằng giọng nói để giảm mệt mỏi cho người vận hành trong quá trình sử dụng kéo dài
• Cường độ tín hiệu được chỉ báo bằng âm lượng âm thanh (lớn/nhanh = tín hiệu mạnh)
• Chỉ báo hướng dòng điện và pha khi sử dụng tần số SS
