Bộ định vị lỗi vỏ cáp XHHG521A 7500V Phương pháp cầu điện áp cao để phát hiện điểm đánh thủng

Name: Bộ định vị lỗi vỏ cáp XHHG521A 7500V Phương pháp cầu điện áp cao để phát hiện điểm đánh thủng
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	CE ISO
Số mô hình:	XHHG521A

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

CE ISO

Số mô hình:

XHHG521A

Tên sản phẩm:

Lỗi Lỗi Lỗi trước

Điện áp không tải:

≥7500V

Dòng điện ngắn mạch:

≥40mA

Nguồn điện làm việc:

AC 220V±10% 50Hz±1Hz

Làm nổi bật:

High Light

Làm nổi bật:

Khám phá cầu điện áp cao 7500V

Định vị điểm vỡ chính xác của cáp

MURRAY cầu Flashover thử nghiệm lỗi

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

bao bì gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

2000 đơn vị mỗi năm

Mô tả sản phẩm

Tổng quan sản phẩm

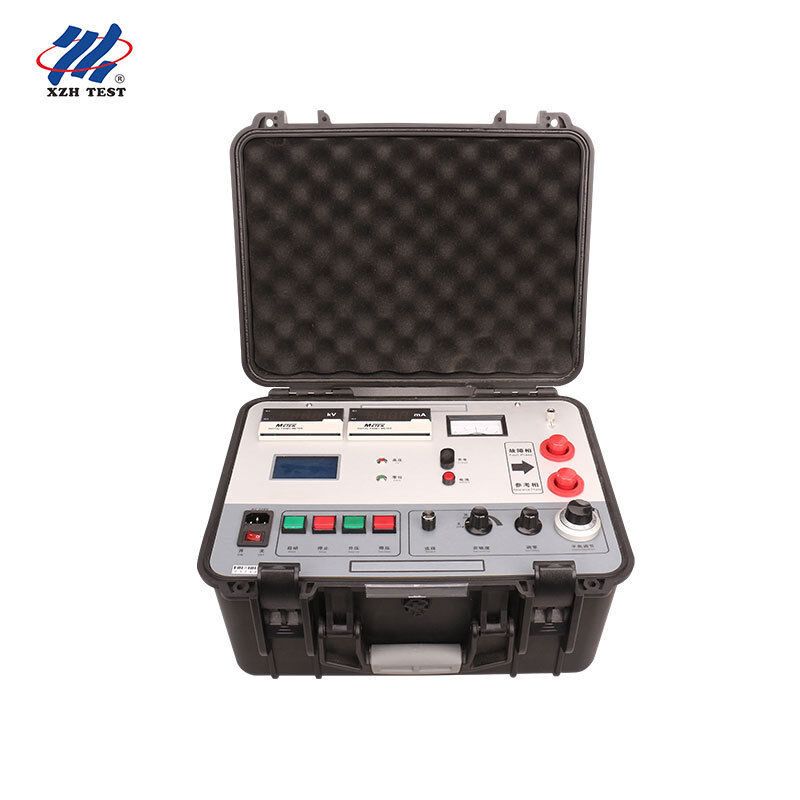

Máy định vị sự cố vỏ cáp XHHG521A là một thiết bị chẩn đoán chính xác được thiết kế dựa trên nguyên lý cầu MURRAY, đặc biệt để xác định các điểm sự cố trong các loại cáp điện khác nhau và xác định các điểm lỗi có giá trị điện trở cách điện thấp chưa bị đứt hoàn toàn.

Hệ thống tích hợp bộ điều chỉnh điện áp với máy biến áp kiểu R để tạo thành nguồn dòng không đổi cao áp, có điều khiển điện áp bằng nút bấm. Với điện áp không tải 7500V và dòng ngắn mạch 100mA, nó sử dụng bộ khuếch đại và galvanômét có độ nhạy cao để chỉ báo cân bằng. Cầu cân bằng được tạo thành với một chiết áp tỷ lệ, hoàn toàn đặt ở điện thế cao. Đo lường được thực hiện thông qua cáp cao su hai lõi chuyên dụng bằng phương pháp điện trở bốn cực để loại bỏ sai số điện trở dây dẫn. Toàn bộ bảng điều khiển hoạt động ở điện thế thấp để đảm bảo an toàn cho người vận hành. Thao tác một chạm cho phép nhập chiều dài cáp với tính toán khoảng cách lỗi tự động. Nguồn cao áp và cầu được tích hợp trong một hộp bảo vệ di động, mang lại khả năng cao áp với trọng lượng nhẹ, vận hành trực quan và an toàn nâng cao.

Thông số kỹ thuật chính

Mã sản phẩm

XHHG521A

Tên thương hiệu

XZH TEST

Điện áp không tải

≥7500V

Dòng ngắn mạch

≥100mA (khuyến nghị 5~40mA để cân bằng)

Độ chính xác định vị

±(0.2%·L±1) m

Nguồn điện

AC 220V (±10%), 50Hz; Pin tích hợp 8.4V

Chế độ kiểm tra

Kiểm tra đã lưu

Vùng kiểm tra

Cáp định hình

Trọng lượng

25 kg

Chứng nhận

CE, ISO

Xuất xứ

Trung Quốc, Tây An

Đóng gói

Hộp gỗ

Tính năng sản phẩm

Điện áp đầu ra có thể điều chỉnh hoàn toàn để phù hợp với các tình huống kiểm tra cáp khác nhau
Cung cấp độ chính xác cao và độ ổn định đo lường với mạch cân bằng cầu tiên tiến
Sử dụng bộ khuếch đại và galvanômét có độ nhạy cao để chỉ báo cân bằng chính xác
Bảo vệ zero tích hợp đảm bảo an toàn cho người vận hành và thiết bị trong quá trình hoạt động cao áp
Phát hiện điểm lỗi tự động với khả năng kiểm tra thủ công được giữ lại cho các ứng dụng chuyên biệt
Phương pháp cân bằng cầu loại bỏ các vùng mù so với kỹ thuật phản xạ sóng, làm cho nó lý tưởng cho cáp ngắn và xác định điểm đứt gần đầu cuối

Thông số kỹ thuật

Thông số	Thông số kỹ thuật
Điện áp không tải	≥7500V
Dòng ngắn mạch	≥100mA (khuyến nghị 5~40mA để cân bằng)
Độ chính xác định vị	±(0.2%·L±1) m
Trọng lượng	25 kg
Nguồn điện	AC 220V (±10%), 50Hz±1Hz; Pin tích hợp 8.4V

Ứng dụng chính: Phương pháp cầu cao áp XHHG521A đặc biệt hiệu quả cho: (1) định vị các điểm đứt có điện trở cao trong cáp đã lắp đặt, đặc biệt là các lỗi điện trở cao tuyến tính tại các mối nối trung gian của cáp mà không bị cháy thành điện trở thấp; (2) phát hiện các điểm đứt loại phóng điện hồ quang, nơi nguồn dòng không đổi duy trì hồ quang để dòng cầu ổn định; (3) xác định các lỗi chưa bị đứt hoàn toàn nhưng có giá trị điện trở cách điện thấp được phát hiện bằng kiểm tra megohm.

Kịch bản ứng dụng

Câu hỏi thường gặp

Q1: Máy XHHG521A có thể phát hiện loại lỗi cáp nào?

Máy XHHG521A được thiết kế để phát hiện các điểm đứt có điện trở cao, các điểm đứt loại phóng điện hồ quang và các lỗi cách điện có giá trị điện trở thấp trong các loại cáp điện khác nhau. Nó đặc biệt hiệu quả đối với các lỗi điện trở cao tuyến tính tại các mối nối trung gian của cáp khó bị cháy thành điện trở thấp, cũng như các lỗi được xác định bằng kiểm tra megohm mà chưa bị đứt hoàn toàn dưới điện áp vận hành.

Q2: Phương pháp cầu MURRAY hoạt động như thế nào để định vị lỗi cáp?

Phương pháp cầu MURRAY tạo ra một mạch cầu cân bằng với một chiết áp tỷ lệ đặt ở điện thế cao. Một cáp tham chiếu đã biết và cáp bị lỗi được kết nối như các nhánh cầu. Hệ thống áp dụng dòng điện không đổi cao áp và đo điểm cân bằng thông qua một galvanômét có độ nhạy cao. Khoảng cách lỗi được tính từ tỷ lệ cầu và tổng chiều dài cáp, với tính toán tự động thông qua thao tác một chạm.

Q3: Độ chính xác định vị của máy định vị sự cố vỏ cáp này là bao nhiêu?

Máy XHHG521A đạt độ chính xác định vị là ±(0.2%·L±1) mét, trong đó L là tổng chiều dài cáp. Điều này có nghĩa là đối với cáp dài 1000 mét, độ chính xác định vị lỗi là khoảng ±3 mét, cung cấp độ chính xác đủ để khai quật và sửa chữa hiệu quả.

Q4: Máy XHHG521A có thể kiểm tra hiệu quả các lỗi điện trở cao không?

Có. Máy XHHG521A được thiết kế đặc biệt cho các lỗi điện trở cao. Khả năng điện áp không tải 7500V và dòng ngắn mạch 100mA cho phép nó duy trì dòng điện ổn định qua các điểm lỗi điện trở cao. Đối với các điểm đứt loại phóng điện hồ quang, nguồn dòng không đổi duy trì hồ quang, đảm bảo độ nhạy cầu đủ để định vị lỗi chính xác ngay cả trong các điều kiện khó khăn.

Q5: Máy XHHG521A có phù hợp cho sử dụng tại hiện trường và kiểm tra cáp ngầm không?

Tuyệt đối. Nguồn cao áp và cầu được tích hợp trong một hộp bảo vệ di động nặng 25 kg, làm cho nó phù hợp cho triển khai tại hiện trường. Nó hoạt động trên nguồn điện AC 220V tiêu chuẩn với pin dự phòng 8.4V tích hợp. Thiết bị này lý tưởng để kiểm tra cáp sau khi lắp đặt, bao gồm cả cáp điện ngầm, và hỗ trợ cả chế độ kiểm tra tự động và thủ công cho hoạt động linh hoạt tại hiện trường.

Q6: Ưu điểm của phương pháp cầu so với phương pháp phản xạ sóng là gì?

Phương pháp cân bằng cầu có một ưu điểm quan trọng: nó không có vùng mù. Không giống như các phương pháp phản xạ sóng gặp khó khăn với cáp ngắn và các lỗi gần đầu cuối cáp, phương pháp cầu duy trì độ chính xác đầy đủ bất kể khoảng cách lỗi. Điều này làm cho nó trở thành giải pháp ưu tiên để định vị các điểm đứt trong các đoạn cáp ngắn và các lỗi xảy ra gần các đầu nối cáp.

Q7: Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?

Số lượng đặt hàng tối thiểu là 1 đơn vị. Thời gian giao hàng tiêu chuẩn là 5-8 ngày làm việc. Mỗi đơn vị được đóng gói trong một hộp gỗ chắc chắn để vận chuyển quốc tế an toàn. Công suất sản xuất hàng năm là 2.000 đơn vị, với thanh toán qua T/T.

Về XZH TEST

XZH TEST là nhà sản xuất chuyên nghiệp chuyên về các giải pháp phát hiện và chẩn đoán lỗi cáp cho các công ty điện lực, nhà thầu điện và khách hàng công nghiệp trên toàn thế giới. Với các công nghệ tiên tiến bao gồm phân tích cầu MURRAY, TDR, kiểm tra xung cao áp và hệ thống định vị lỗi thông minh, XZH TEST cung cấp thiết bị đáng tin cậy giúp các kỹ sư định vị lỗi cáp nhanh hơn và cải thiện độ tin cậy của mạng lưới điện.

Hãy liên hệ với chúng tôi ngay hôm nay để có một giải pháp tùy chỉnh phù hợp với yêu cầu bảo trì cáp của bạn.
