Cable Sheath Fault Locator Murray Bridge Tester 5600V 100mA Kháng cao XHHG521B

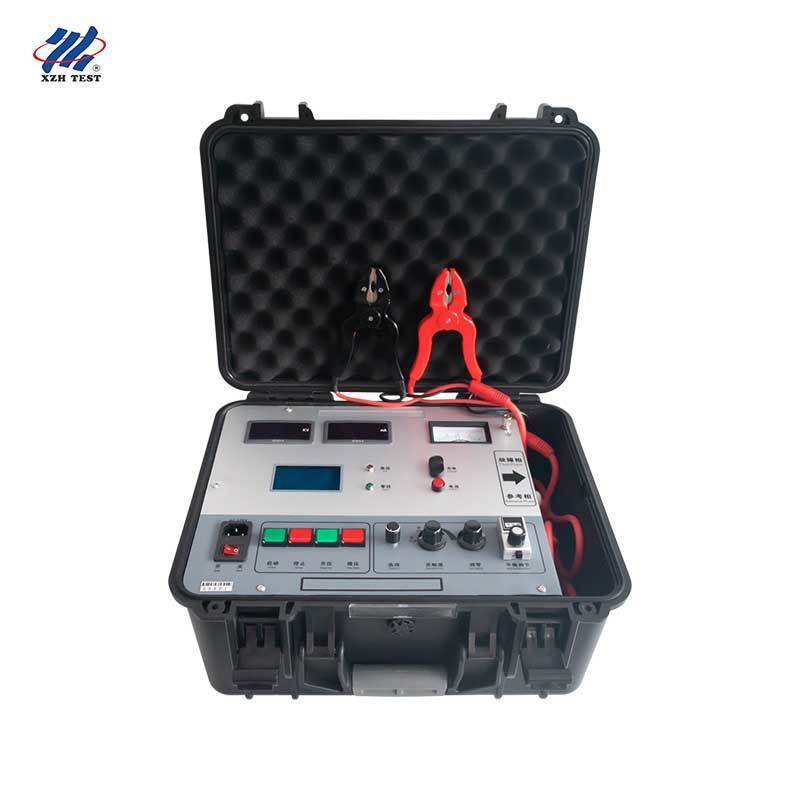

Bộ định vị lỗi vỏ cáp XHHG521B là thiết bị kiểm tra lỗi cáp cao áp dựa trên nguyên lý cầu Murray. Thiết bị có thể được sử dụng để định vị các điểm đánh thủng của nhiều loại dây và cáp sau khi lắp đặt, cũng như các điểm khuyết tật chưa bị đánh thủng nhưng có điện trở cách điện thấp. Thiết bị cũng có thể được sử dụng để định vị các điểm khuyết tật của nhiều loại cáp trong nhà máy sản xuất cáp, làm cho nó trở thành một công cụ thiết yếu cho việc bảo trì và sửa chữa cáp.

Thiết bị sử dụng bộ điều chỉnh điện áp và máy biến áp loại R để tạo thành nguồn dòng không đổi cao áp, với điều khiển bằng bàn phím để tăng và giảm điện áp. Với điện áp hở mạch 5600V và dòng ngắn mạch 100mA, thiết bị sử dụng bộ khuếch đại có độ nhạy cao và điện kế để chỉ báo cân bằng, tạo thành cầu cân bằng với chiết áp tỷ lệ, tất cả đều đặt ở điện thế cao. Cáp đo là cáp cao su hai lõi được thiết kế đặc biệt, và phương pháp đo điện trở bốn cực tránh được sai số do điện trở dây dẫn. Bảng điều khiển hoàn toàn ở điện thế thấp để đảm bảo an toàn cho người vận hành.

Thiết bị được trang bị màn hình LCD và thao tác một phím: nhập chiều dài cáp và khoảng cách lỗi sẽ được tính toán tự động. Nguồn cao áp và cầu đo được tích hợp trong một hộp bảo vệ di động, mang lại cho thiết bị điện áp cao, trọng lượng nhẹ, thao tác thuận tiện và sử dụng an toàn.

XHHG521B đặc biệt phù hợp với ba loại lỗi cáp mà các phương pháp khác khó xử lý đáng tin cậy.

Phương pháp cầu định vị lỗi cáp hoạt động như sau: nối tắt pha lỗi của cáp được kiểm tra với pha khỏe, kết nối hai nhánh của cầu với pha lỗi và pha khỏe tương ứng, và điều chỉnh điện trở có thể điều chỉnh trên một nhánh của cầu cho đến khi cầu cân bằng. Sử dụng mối quan hệ tỷ lệ và chiều dài cáp đã biết, khoảng cách lỗi có thể thu được.

Nếu khoảng cách từ hai đầu cáp được kiểm tra đến điểm đánh thủng là L1 và L2, tổng chiều dài cáp là L, và điện trở lõi tương ứng là R1 và R2, thì sau khi cầu cân bằng, chỉ số P (tính bằng phần trăm) trực tiếp cho biết vị trí lỗi: L1 = P% · L. Phương pháp cầu Murray để định vị điểm đánh thủng là một phương pháp cổ điển, tiện lợi và chính xác. Cơ sở của nó là điện trở lõi (hoặc vỏ) đồng nhất và tỷ lệ với chiều dài. Phương pháp cầu tương đối đơn giản và độ chính xác của nó đáp ứng các yêu cầu kiểm tra kỹ thuật tại hiện trường, làm cho nó đặc biệt tiện lợi cho các lỗi nối tắt hai pha của đường dây cáp.

Khi cáp phụ có cùng tiết diện với cáp lỗi, vị trí lỗi là X = 2 × L × P1%. Đặc biệt chú ý đến hệ số "2", vì kết nối cáp phụ sẽ nhân đôi chiều dài cáp tham gia vào phép tính.

Khi cáp phụ có tiết diện khác, hãy chuyển đổi nó thành chiều dài cáp lỗi: nếu tiết diện lỗi là Sx và tiết diện cáp phụ là S, thì X = P1% × (1 + Sx/S) × L.

Nếu cả ba lõi của cáp ba lõi bị đánh thủng hoặc nối tắt với nhau, hãy chọn lõi có điện trở cách điện tốt nhất làm cáp phụ. Đối với kiểm tra kết nối ngược, giảm điện áp, xả, hoán đổi các kẹp đo, lặp lại phép đo để thu được P2, và xác minh P1 + P2 = 100.

Mỗi XHHG521B được giao kèm theo máy chủ, bộ cáp đấu nối công suất cao, dây nguồn, dây nối đất, bộ sạc và 5 cầu chì dự phòng (3A), và được bảo hành miễn phí một năm cùng dịch vụ bảo trì và kỹ thuật trọn đời. Để đặt hàng, đào tạo và hỗ trợ sau bán hàng, vui lòng liên hệ với đội ngũ bán hàng của chúng tôi.
