7500V HV Bridge Method Máy kiểm tra lỗi vỏ ngoài cáp điện để định vị chính xác sự cố cách điện| XHHG521A

XHHG521A là thiết bị định vị lỗi vỏ cáp chính xác, được thiết kế dựa trên nguyên lý cầu MURRAY, dành cho các mạng lưới phân phối và truyền tải điện, nơi việc xác định chính xác các khuyết tật cách điện vỏ ngoài là rất quan trọng đối với độ tin cậy của hệ thống. Thiết bị định vị các điểm sự cố trên tất cả các loại dây và cáp, bao gồm cả các vị trí lỗi tiền sự cố có giá trị điện trở cách điện thấp nhưng chưa biểu hiện thành lỗi ảnh hưởng đến vận hành dưới điện áp hoạt động bình thường.

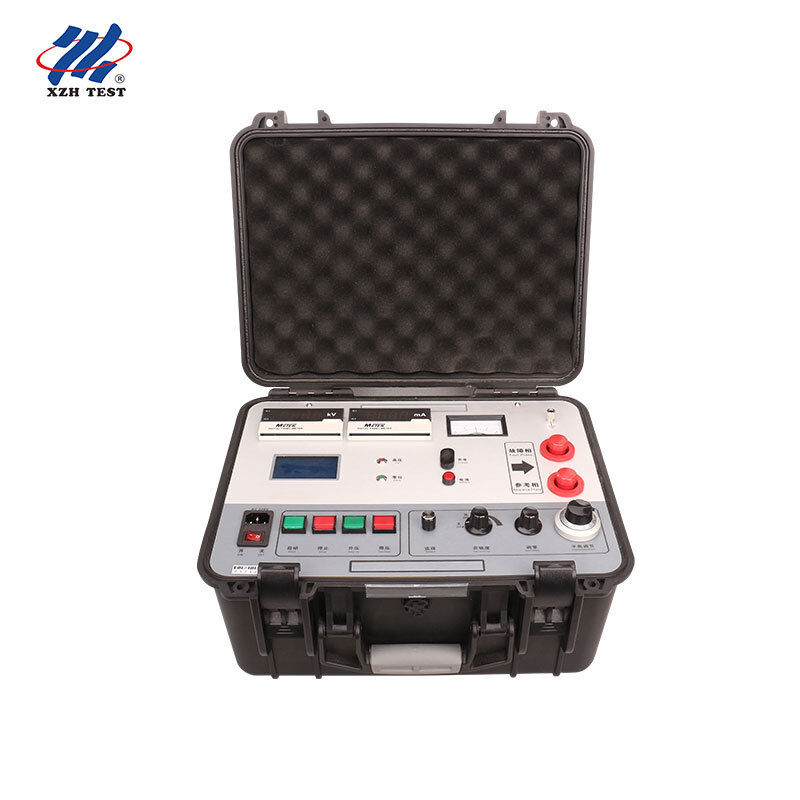

Cốt lõi của XHHG521A là bộ điều chỉnh điện áp điện tử kết hợp với máy biến áp kiểu R để tạo ra nguồn dòng điện không đổi điện áp cao ổn định. Người vận hành điều khiển đầu ra điện áp thông qua giao diện nút bấm, trong khi một chiết áp đa vòng chính xác cho phép điều chỉnh cân bằng tinh vi. Điểm cân bằng cầu được chỉ báo bằng một galvanômét có tâm bằng không, và thiết bị tự động tính toán khoảng cách lỗi sau khi người vận hành nhập chiều dài cáp đã biết. Tất cả các điều khiển vận hành và hiển thị khoảng cách lỗi đều tập trung trên bảng điều khiển phía trước để quy trình làm việc trực quan cho một người vận hành.

Nguyên lý cầu MURRAY với nguồn điện áp cao — Phương pháp cầu đo tỷ lệ điện trở giữa điểm lỗi và các đầu cáp dưới kích thích dòng điện không đổi điện áp cao. Không giống như các phương pháp phản xạ xung (TDR), nó duy trì độ nhạy đầy đủ trên toàn bộ chiều dài cáp mà không có vùng mù ở đầu gần và không bị suy hao tín hiệu phụ thuộc vào khoảng cách.

Tính toán khoảng cách lỗi tự động — Sau khi người vận hành đặt chiều dài cáp trên chiết áp bảng điều khiển phía trước và điều chỉnh cầu đến cân bằng, thiết bị sẽ tự động tính toán và hiển thị khoảng cách lỗi chính xác. Điều này loại bỏ lỗi tính toán thủ công và đẩy nhanh quy trình chẩn đoán tại hiện trường.

Chỉ báo cân bằng tần số rộng — Một galvanômét nhạy với cả hai dải cân bằng thô và tinh cung cấp chỉ báo trực quan rõ ràng về cân bằng cầu. Thiết kế hai dải cho phép cân bằng thô nhanh chóng theo sau là điều chỉnh tinh vi chính xác, giảm thời gian đo trong khi vẫn duy trì độ chính xác.

Độ nhạy lỗi trở kháng siêu cao — Hoạt động ở điện áp không tải 7500V, XHHG521A phát hiện các điểm sự cố trở kháng cao mà các phương pháp phản xạ sóng không thể xác định, bao gồm các lỗi phóng hồ quang yêu cầu duy trì hồ quang liên tục, các khuyết tật cách điện tại các mối nối cáp và sự suy giảm cây nước đang phát triển trong cáp cách điện XLPE.

Cấu trúc công nghiệp bền bỉ — Được đặt trong vỏ thép gia cố với nhãn bảng điều khiển phía trước rõ ràng, thiết bị chịu được môi trường làm việc khắc nghiệt. Máy biến áp kiểu R bên trong cung cấp khả năng điều chỉnh điện áp và cách ly điện tuyệt vời, đảm bảo độ ổn định đo lường dưới điều kiện nguồn điện lưới biến động.

Mạch cầu MURRAY tạo thành một cầu Wheatstone, trong đó một nhánh bao gồm dây dẫn cáp bị lỗi cộng với điện trở đường dẫn lỗi, và nhánh đối diện chứa một dây tham chiếu cộng với một điện trở biến đổi được hiệu chuẩn. Dưới kích thích dòng điện không đổi điện áp cao, người vận hành điều chỉnh chiết áp chính xác cho đến khi galvanômét hiển thị số không, cho biết cầu cân bằng. Tại điểm cân bằng này, tỷ lệ điện trở tương ứng trực tiếp với tỷ lệ khoảng cách giữa điểm lỗi và hai đầu cáp. Khi biết tổng chiều dài cáp và nhập vào, thiết bị sẽ tự động tính toán khoảng cách lỗi chính xác.

Phương pháp này mang lại lợi thế cơ bản so với các kỹ thuật miền thời gian (TDR): vì nó đo tỷ lệ điện trở DC thay vì thời gian di chuyển của xung khứ hồi, nó cung cấp độ nhạy đồng nhất trên toàn bộ chiều dài cáp. Không có vùng mù gần thiết bị đầu cuối kiểm tra, không có sự phân tán xung trong cáp dài và không có sự suy giảm độ phân giải phụ thuộc vào khoảng cách. Những đặc điểm này làm cho phương pháp cầu HV đặc biệt phù hợp cho chẩn đoán cáp ngắn, định vị lỗi gần đầu cuối và xác định khuyết tật mối nối chính xác.

Mạng lưới phân phối điện — Định vị hư hỏng vỏ ngoài trên cáp điện ngầm trung áp (6–35kV) và cao áp (≥ 35kV), bao gồm các loại cách điện XLPE, PILC và EPR. Cần thiết cho việc đánh giá tình trạng định kỳ và phục hồi sau sự cố trong lưới phân phối đô thị.

Chẩn đoán mối nối và đầu cuối cáp — Xác định các khuyết tật cách điện đang phát triển tại các mối nối và đầu cuối cáp trước khi chúng phát triển thành sự cố thảm khốc. Độ nhạy cao của phương pháp cầu đối với các lỗi trở kháng cho phép phát hiện các sự cố một phần mà phương pháp TDR sẽ bỏ sót hoàn toàn.

Chấp nhận tại nhà máy và nghiệm thu — Xác minh tính toàn vẹn của cáp trong quá trình kiểm soát chất lượng sản xuất và nghiệm thu sau lắp đặt. Thực hiện kiểm tra tính toàn vẹn vỏ ngoài trên các đoạn cáp mới lắp đặt trước khi cấp điện.

Bổ sung cho hệ thống TDR — Triển khai cùng với các thiết bị định vị lỗi cáp dựa trên TDR như một phần của bộ công cụ chẩn đoán toàn diện. Sử dụng TDR cho các lỗi trở kháng thấp và hở mạch; triển khai cầu HV cho các lỗi trở kháng cao, lỗi phóng hồ quang và lỗi gần đầu cuối mà hiệu suất TDR bị hạn chế.
