Máy định vị lỗi vỏ cáp XHHD523L đầu ra sóng vuông 10kV cho phát hiện lỗi cáp HV nhanh chóng và chính xác - XHHD523L
Tổng quan sản phẩm
Máy định vị lỗi vỏ cáp XHHD523L là một thiết bị chuyên nghiệp được thiết kế để phát hiện lỗi nhanh chóng và chính xác trên vỏ ngoài của cáp điện cao áp. Với điện áp đầu ra sóng vuông 10kV và dòng điện đầu ra tối đa 200mA, thiết bị này hoàn toàn tuân thủ tiêu chuẩn quốc gia Trung Quốc GB50150-2006 về kiểm tra điện áp chịu đựng vỏ cáp, bao gồm kiểm tra bàn giao và kiểm tra phòng ngừa cho các hệ thống kết nối chéo.Với việc triển khai rộng rãi các dự án chuyển đổi mạng lưới đô thị, nhiều sở điện lực, nhà thầu xây dựng và đơn vị thiết kế đang gặp phải các loại cáp XLPE 110kV trong các dự án có thời hạn chặt chẽ. XHHD523L được chế tạo đặc biệt để giải quyết những thách thức này, cung cấp một giải pháp đáng tin cậy để định vị các khuyết tật vỏ cáp và thực hiện kiểm tra điện áp chịu đựng DC trên vỏ ngoài cáp polyethylene mật độ cao (HDPE) và polyvinyl chloride (PVC).
Thông số kỹ thuật
Mã sản phẩm
Máy định vị lỗi cáp HV
Điện áp đầu ra
0~10kV (Sóng vuông)
Dòng điện đầu ra
Tối đa 200mA
Công suất đầu ra
Tối thiểu 0.4Hz, Tối đa 1Hz (Có thể điều chỉnh dải)
Nguồn điện
220V (±10%), 50Hz (±5%)
Độ chính xác
Màn hình kỹ thuật số
Chất liệu
Hợp kim nhôm
Nhiệt độ hoạt động
Trung Quốc
Bối cảnh ứng dụng
Hầu hết các vỏ cáp hiện đại được sản xuất từ vật liệu vỏ HDPE, đáp ứng kiểm tra điện áp chịu đựng DC 25kV/5 phút tại nhà máy với dòng rò thấp tới vài chục microampe. Tuy nhiên, các khuyết tật thường xảy ra sau khi lắp đặt cáp do hư hỏng do lực bên ngoài trong quá trình lắp đặt, bao gồm cả việc lấp đất và che phủ. Các khuyết tật sau lắp đặt thường bao gồm hư hỏng do mối mọt, nước xâm nhập vào hộp nối đất, sự xuống cấp của các khuyết tật ban đầu và sự xâm nhập của hơi ẩm tại các điểm phân nhánh dây nối đất làm giảm điện trở cách điện. Một số khuyết tật vẫn chưa được giải quyết trong nhiều năm do độ sâu chôn lấp lớn hoặc điều kiện xung quanh phức tạp, tạo ra các mối nguy hiểm đáng kể về an toàn vận hành.
Điện áp đầu ra 10kV của XHHD523L hoàn toàn đáp ứng các yêu cầu tiêu chuẩn GB50150-2006 cho kiểm tra vỏ cáp. Nó cho phép xác định nhanh chóng và chính xác các khuyết tật ẩn trong vỏ ngoài cáp điện áp cao và siêu cao áp một lõi và ba lõi từ 10kV-500kV, bao gồm cả lỗi nối đất và tình trạng rò rỉ dòng điện lớn. Hơn nữa, nó thực hiện kiểm tra điện áp chịu đựng DC 1 phút từ 5kV-10kV trên vỏ ngoài cáp HDPE và PVC, làm cho nó trở thành một thiết bị thiết yếu cho các bộ phận bảo trì cáp của các đơn vị vận hành 10kV-500kV, các công ty kỹ thuật cáp siêu cao áp và các doanh nghiệp kỹ thuật truyền tải và biến đổi điện lực khác nhau.
Tính năng chính
Điện áp đầu ra có thể điều chỉnh liên tục từ 0 đến 10kV cho các kịch bản kiểm tra linh hoạt
Tần số đầu ra có thể điều chỉnh từ 0.4Hz đến 1Hz với khả năng cấu hình toàn dải
Chức năng bảo vệ quá dòng tích hợp đảm bảo an toàn cho người vận hành và thiết bị
Chuyển đổi một nút bấm giữa chế độ định vị và chế độ kiểm tra điện áp chịu đựng cho quy trình làm việc liền mạch
Độ nhạy của bộ thu có thể điều chỉnh hoàn toàn để phát hiện tín hiệu tối ưu trong các điều kiện thực địa khác nhau
Tần số tín hiệu có thể điều chỉnh để phù hợp với các đặc tính cáp và điều kiện chôn lấp khác nhau
Chức năng bảo vệ điểm không tích hợp cho hoạt động điện áp cao an toàn
Kiểm tra không có vùng mù đảm bảo phạm vi bao phủ hoàn toàn trên tất cả các chiều dài cáp, bao gồm cả các lỗi gần đầu cuối

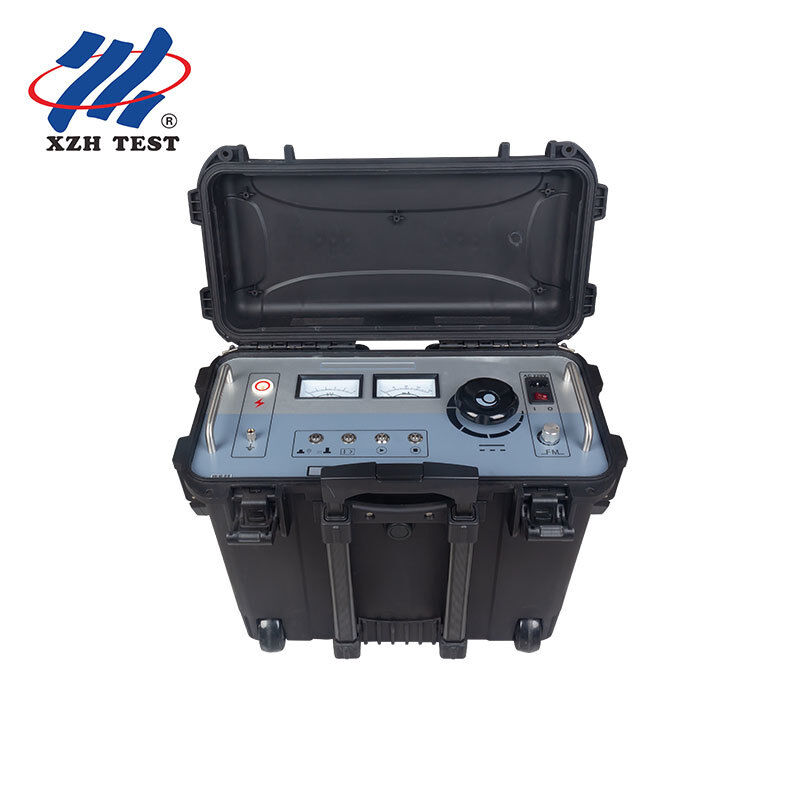

Hình ảnh sản phẩm
Câu hỏi thường gặp
Q1: XHHD523L có thể kiểm tra các cấp điện áp cáp nào?
XHHD523L được thiết kế để kiểm tra vỏ ngoài cáp điện áp cao và siêu cao áp một lõi và ba lõi từ 10kV đến 500kV. Nó hoàn toàn tuân thủ tiêu chuẩn quốc gia Trung Quốc GB50150-2006 và có thể thực hiện cả kiểm tra bàn giao và kiểm tra phòng ngừa cho các hệ thống cáp kết nối chéo.
Q2: Thiết bị này có thể phát hiện những loại lỗi vỏ cáp nào?
XHHD523L có thể phát hiện nhiều loại lỗi vỏ cáp bao gồm: hư hỏng do lực bên ngoài trong quá trình lắp đặt cáp và lấp đất; hư hỏng do mối mọt trên vỏ HDPE; nước xâm nhập vào hộp nối đất; sự xuống cấp của các khuyết tật sản xuất có sẵn; sự xâm nhập của hơi ẩm làm giảm điện trở cách điện tại các điểm phân nhánh dây nối đất; và lỗi nối đất với dòng rò lớn trong các hệ thống kết nối chéo.
Q3: Chức năng chuyển đổi một nút bấm hoạt động như thế nào?
XHHD523L có một nút bấm chuyên dụng để chuyển đổi giữa chế độ định vị và chế độ kiểm tra điện áp chịu đựng DC. Ở chế độ định vị, đầu ra sóng vuông cho phép định vị lỗi chính xác bằng phương pháp điện áp bước. Ở chế độ kiểm tra chịu đựng, nó cung cấp điện áp DC được điều chỉnh lên đến 10kV để thực hiện kiểm tra điện áp chịu đựng 1 phút tiêu chuẩn trên vỏ ngoài cáp HDPE và PVC, loại bỏ nhu cầu chuyển đổi giữa các thiết bị riêng biệt.
Q4: Ý nghĩa của tính năng tần số có thể điều chỉnh là gì?
Tần số đầu ra có thể điều chỉnh (0.4Hz đến 1Hz) cho phép người vận hành tối ưu hóa tín hiệu sóng vuông cho các loại cáp, độ sâu chôn lấp và điều kiện đất khác nhau. Tần số thấp hơn thâm nhập sâu hơn và phù hợp hơn với cáp chôn sâu, trong khi tần số cao hơn cung cấp phản hồi nhanh hơn cho việc định vị lỗi cáp nông. Sự linh hoạt này giúp cải thiện đáng kể độ chính xác phát hiện trong các môi trường thực địa đa dạng.
Q5: Độ chính xác định vị của XHHD523L là bao nhiêu?
XHHD523L đạt độ chính xác định vị từ ±0.01% đến ±0.03% chiều dài cáp. Đo lường có độ chính xác cao này được thực hiện nhờ hệ thống hiển thị kỹ thuật số và phương pháp điện áp bước sóng vuông, loại bỏ các vùng mù thường liên quan đến các phương pháp phản xạ sóng truyền thống. Thiết bị duy trì độ chính xác đầy đủ ngay cả đối với các lỗi gần đầu cuối cáp và trong các đoạn cáp ngắn.
Q6: XHHD523L có phù hợp để sử dụng tại hiện trường trong môi trường khắc nghiệt không?
Có. XHHD523L được chế tạo với vỏ hợp kim nhôm để tăng độ bền và tản nhiệt, và hoạt động đáng tin cậy trong phạm vi nhiệt độ rộng từ -20°C đến 60°C. Công suất đầu ra 2kVA và đầu vào nguồn tiêu chuẩn 220V làm cho nó phù hợp để triển khai tại hiện trường tại các trạm biến áp, mương cáp và các địa điểm lắp đặt từ xa. Việc điều chỉnh độ nhạy bộ thu càng bù đắp cho các điều kiện tín hiệu thực địa khác nhau.
Q7: Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?
Số lượng đặt hàng tối thiểu là 1 đơn vị. Thời gian giao hàng tiêu chuẩn là 7-15 ngày làm việc. Mỗi đơn vị được đóng gói an toàn trong hộp gỗ để vận chuyển quốc tế an toàn. Công suất sản xuất hàng năm là 2.000 đơn vị, với các điều khoản thanh toán qua T/T.
Về XZH TEST
XZH TEST là nhà sản xuất chuyên nghiệp chuyên về các giải pháp phát hiện và chẩn đoán lỗi cáp cho các công ty điện lực, nhà thầu điện và khách hàng công nghiệp trên toàn thế giới. Với các công nghệ tiên tiến bao gồm phương pháp cầu cao áp, phân tích TDR, công nghệ điện áp bước sóng vuông và hệ thống định vị lỗi thông minh, XZH TEST cung cấp thiết bị đáng tin cậy giúp các kỹ sư định vị lỗi cáp nhanh hơn và cải thiện độ tin cậy của mạng lưới điện.
Hãy liên hệ với chúng tôi ngay hôm nay để có giải pháp tùy chỉnh phù hợp với yêu cầu bảo trì cáp của bạn.
