Tổng quan sản phẩm

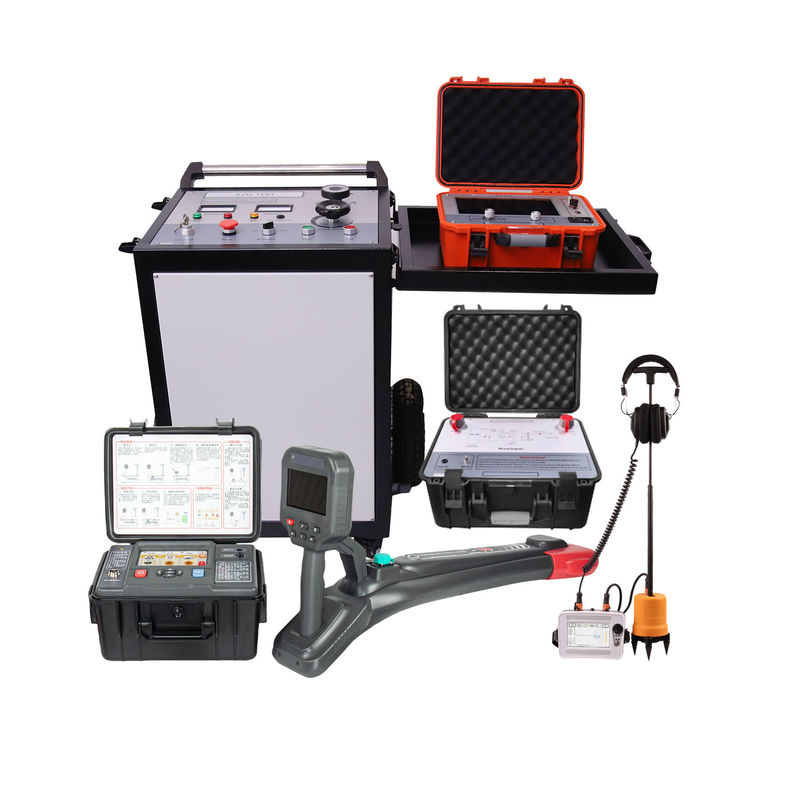

Bộ kiểm tra lỗi cáp di động XZH TEST là một nền tảng chẩn đoán tích hợp đầy đủ, sẵn sàng sử dụng tại hiện trường cho các mạng lưới cáp điện ngầm lên đến 35 kV. Giải pháp chuyên nghiệp này kết hợp bộ định vị trước TDR 400 MHz (XHGG502A), bộ định vị ghim âm thanh-từ kỹ thuật số (XHDD503C), máy phát xung điện áp cao (XHHV535-4TSS) cung cấp năng lượng xả 2048J và bộ kiểm tra toàn diện đường đi cáp đa tần số vào một nền tảng phối hợp bao phủ mọi giai đoạn quản lý lỗi cáp — từ kiểm tra cách điện và định vị trước đến theo dõi tuyến đường, định vị chính xác và xác minh chịu tải DC sau sửa chữa. Được thiết kế cho các đội tiện ích, nhà thầu điện và đội bảo trì công nghiệp, nó mang lại độ chính xác và độ tin cậy chuyên nghiệp trong các điều kiện hiện trường khắc nghiệt.
Cấu hình hệ thống
| Tên sản phẩm |
Mô hình |
Khả năng chính |
| Máy phát xung điện áp cao |
XHHV535-4TS |
0–32 kV, năng lượng xả 2048J, đầu ra DC/Đơn/Chu kỳ, dòng đốt 60mA |
| Bộ định vị lỗi cáp TDR |
XHGG502A |
Lấy mẫu 1–400 MHz, phạm vi ≥120 km, xung LV + Xung + ARC nhiều xung |
| Bộ định vị ghim lỗi cáp |
XHDD503C |
Đồng bộ âm thanh-từ kỹ thuật số, độ chính xác 0,1 m, IP65, màn hình TFT 5 inch |
| Bộ kiểm tra toàn diện đường đi cáp |
507C |
Máy phát 4 tần số (815Hz–83kHz), 10W, độ sâu phát hiện ≥10 m |
Các thành phần hệ thống
1. XHHV535-4TS — Máy phát xung điện áp cao
Năng lượng xả 2048J • Ba dải điện áp • Bảo vệ an toàn tự động
Máy phát xung cốt lõi của hệ thống định vị lỗi, được thiết kế để tạo ra các xung điện áp cao được kiểm soát, tạo ra sự phóng điện tại các điểm lỗi cáp. Có ba dải điện áp có thể chuyển đổi (0–8 kV / 0–16 kV / 0–32 kV) với các tụ điện tích hợp tương ứng (64 μF / 16 μF / 4 μF) cung cấp năng lượng xả lên tới 2048J. Các chế độ đầu ra bao gồm DC, xung đơn và chu kỳ tự động với tốc độ xung khoảng 6 giây. Được trang bị bảo vệ khởi động bằng không, hệ thống an toàn quá áp/quá dòng/quá nhiệt và chức năng xả tụ điện bên trong tự động độc đáo ở trạng thái dừng. Hỗ trợ kiểm tra điện áp chịu DC lên đến 35 kV với chỉ báo điện áp và dòng điện thời gian thực.
- Điện áp đầu ra: 0–8 kV / 0–16 kV / 0–32 kV (có thể chuyển đổi)
- Năng lượng xả: 2048J (64 μF / 16 μF / 4 μF)
- Chế độ đầu ra: DC, Đơn, Chu kỳ (tự động ~6 giây, thủ công bất kỳ)
- Công suất tác động: 2000VA
- Dòng đốt: Lên đến 60 mA @ 32 kV
- Kiểm tra chịu tải DC: Chỉ báo 0–35 kV, 0–20A
- Bảo vệ: Quá áp, quá dòng, quá nhiệt; tự động xả
- Cấp bảo vệ: IP54
- Kích thước: 534D × 444R × 805C mm
- Trọng lượng: ≤120 kg
2. XHGG502A — Bộ định vị lỗi cáp TDR
Lấy mẫu 400 MHz • Phạm vi 120 km • Công nghệ ARC đa xung
Máy phản xạ miền thời gian tiên tiến sử dụng nguyên lý phản xạ sóng truyền để định vị nhanh chóng và chính xác tất cả các loại lỗi cách điện chính của cáp. Có tốc độ lấy mẫu thích ứng 1–400 MHz với đầu ra xung đơn cực 300V, đạt độ phân giải tối thiểu 0,07 m trên phạm vi đo vượt quá 120 km. Hỗ trợ các phương pháp kiểm tra xung điện áp thấp, dòng điện xung, điện áp xung và xung ARC đa xung để bao phủ lỗi toàn diện. Mười dải đo có thể chọn từ 100 m đến 100 km với khả năng khớp trở kháng tự động và kích hoạt liên tục đảm bảo thu tín hiệu tối ưu cho mọi loại và chiều dài cáp.
- Tốc độ lấy mẫu: 1–400 MHz
- Phạm vi đo: ≥120 km
- Độ phân giải tối thiểu: 0,07 m
- Sai số đo: ≤±(0,5% × L + 1 m)
- Biên độ xung: 300V (đơn cực)
- Độ rộng xung: 0,15–10 μS (8 cài đặt)
- Phương pháp kiểm tra: Xung LV, Dòng/điện áp xung, xung ARC đa xung
- Độ lợi tín hiệu: 0–100%, có thể điều chỉnh
- Kích hoạt: Tự động liên tục
- Nhiệt độ hoạt động: -25°C đến +65°C
3. XHDD503C — Bộ định vị ghim lỗi cáp
Độ chính xác 0,1 m • Chống nước IP65 • Đồng bộ âm thanh-từ thông minh
Thiết bị định vị ghim lỗi cáp chuyên nghiệp sử dụng phương pháp chênh lệch thời gian âm thanh-từ thông minh để định vị điểm lỗi chính xác. Có bốn chế độ hoạt động (Tiêu chuẩn, Nâng cao, Giảm tiếng ồn, Tùy chỉnh) với đầu dò kim loại kỹ thuật số hoàn toàn thông minh và chức năng tắt tiếng tự động. Màn hình màu TFT siêu sáng 5 inch (800×480) sử dụng ngôn ngữ đồ họa để vận hành trực quan. Với độ lợi 120 dB (hoàn toàn tự động hoặc thủ công), dải tần 100–1600 Hz và tai nghe chống ồn cấp quân sự 600 Ω, bộ định vị ghim mang lại khả năng xác định lỗi tự tin ngay cả trong môi trường âm thanh thách thức nhất.
- Độ chính xác định vị: 0,1 m (điểm cố định & đường đi)
- Màn hình: TFT 5 inch, màu thật 800×480
- Chế độ hoạt động: Tiêu chuẩn, Nâng cao, Giảm tiếng ồn, Tùy chỉnh
- Độ lợi: 120 dB, hoàn toàn tự động + thủ công
- Dải tần số: 100–1600 Hz
- Dải động: 0–112 dB (16 cấp)
- Nguồn điện: 4 × pin lithium 18650, >8 giờ
- Cấp chống nước: IP65
- Trọng lượng: Máy chủ 0,6 kg, Cảm biến 1,4 kg
4. XHGX507C — Bộ kiểm tra toàn diện đường đi cáp
Theo dõi 4 tần số • Phát hiện độ sâu 10 m • Điện áp bước & Mã cáp
Hệ thống máy phát-máy thu đa tần số để theo dõi tuyến đường cáp ngầm, đo độ sâu và xác định cáp. Máy phát phát ra bốn tần số có thể chọn (815 Hz, 8 kHz, 33 kHz, 83 kHz) ở điện áp lên tới 150 Vpp với công suất 10W trên bốn mức đầu ra. Hỗ trợ kết nối trực tiếp, kẹp ghép nối (Φ150 mm) và các phương pháp ghép nối cảm ứng. Máy thu hoạt động ở các chế độ theo dõi, nhận dạng và điện áp bước, hiển thị độ sâu, dòng điện và cường độ tín hiệu để lập bản đồ tuyến đường cáp tự tin. Bao gồm cáp đầu ra HV được che chắn định mức 50 kV DC 2,5 mm² (10 m) và bộ cáp nối đất 3 cực 16 mm².
- Tần số đầu ra: 815 Hz, 8 kHz, 33 kHz, 83 kHz
- Công suất đầu ra: 10W, 4 cấp (thấp/trung bình/cao/tối đa)
- Điện áp đầu ra: 150 Vpp
- Độ sâu phát hiện: ≥10 m
- Chế độ máy thu: Theo dõi, Nhận dạng, Điện áp bước
- Cáp đầu ra HV: 2,5 mm², định mức 50 kV DC, được che chắn, 10 m
- Cáp nối đất: 3 cực, 16 mm² chính, 10 m có cuộn
Quy trình kiểm tra tại hiện trường
- Kiểm tra cách điện cáp & Đánh giá lỗiThực hiện đo điện trở cách điện ban đầu để xác nhận sự hiện diện của lỗi và đặc trưng loại lỗi (điện trở cao/thấp, hở mạch/ngắn mạch). Chọn dải điện áp phù hợp trên XHHV535-4TS.
- Định vị lỗi trước (XHGG502A)Kết nối bộ định vị TDR 400 MHz. Đối với lỗi điện trở thấp sử dụng phương pháp xung LV; đối với lỗi điện trở cao/phóng điện sử dụng dòng điện xung, điện áp xung hoặc xung ARC đa xung để đo khoảng cách lỗi gần đúng lên đến 120 km.
- Theo dõi tuyến đường cáp (507C)Theo dõi tuyến đường cáp chính xác bằng hệ thống máy phát-máy thu đa tần số. Đo độ sâu chôn (lên đến 10 m), xác định chính xác cáp mục tiêu và đánh dấu tuyến đường trên bề mặt đất.
- Tạo xung đột áp (XHHV535-4TS)Áp dụng các xung điện áp cao định kỳ (lên đến 32 kV, 2048J) ở chế độ chu kỳ tự động (khoảng thời gian ~6 giây) vào cáp bị lỗi, tạo ra các tín hiệu âm thanh và điện từ có thể phát hiện được tại điểm lỗi.
- Định vị chính xác (XHDD503C)Đi bộ dọc theo tuyến đường cáp đã đánh dấu bằng bộ định vị ghim âm thanh-từ. Theo dõi màn hình hiển thị chênh lệch thời gian — điểm mà độ trễ thời gian âm thanh-từ gần bằng không nằm ngay phía trên lỗi với độ chính xác 0,1 m.
- Sửa chữa cáp & Xác minh sau sửa chữaĐào chính xác tại điểm đã đánh dấu, sửa chữa cáp và sử dụng chức năng kiểm tra chịu tải DC của XHHV535-4TS (0–35 kV) để xác minh phục hồi và xác nhận tính toàn vẹn hoạt động.
Ứng dụng
•Mạng lưới phân phối đô thị: Định vị lỗi trên cáp phân phối điện áp trung và thấp ngầm lên đến 35 kV trong môi trường thành phố — độ chính xác định vị 0,1 m giảm thiểu việc đào đường và gián đoạn giao thông.
•Nhà máy công nghiệp & Cơ sở thương mại: Chẩn đoán cáp phân phối điện của nhà máy chạy dưới sàn bê tông, sân lát đá và móng tòa nhà nơi việc tiếp cận bị hạn chế và độ chính xác là rất quan trọng.
•Các nhà cung cấp dịch vụ & Tiện ích điện: Bảo trì phòng ngừa định kỳ, ứng phó sự cố khẩn cấp và kiểm tra nghiệm thu sau lắp đặt cho các mạng lưới cáp ngầm với mọi quy mô.
•Khai thác mỏ & Công nghiệp nặng: Thiết kế chắc chắn, sẵn sàng sử dụng tại hiện trường (linh kiện đạt chuẩn IP54/IP65) chịu được môi trường khắc nghiệt để chẩn đoán cáp đáng tin cậy tại các địa điểm khai thác mỏ, dầu khí và sản xuất nặng.
Câu hỏi thường gặp
Q1: Bộ kiểm tra lỗi cáp di động này bao gồm những gì?
Bộ hoàn chỉnh bao gồm bốn thiết bị cốt lõi: máy phát xung điện áp cao XHHV535-4TS (0–32 kV, 2048J), bộ định vị lỗi cáp TDR XHGG502A (400 MHz, phạm vi 120 km), bộ định vị ghim lỗi cáp XHDD503C (độ chính xác 0,1 m, IP65) và bộ kiểm tra toàn diện đường đi cáp 507C (máy phát + máy thu 4 tần số). Ngoài ra còn có cáp đầu ra điện áp cao được che chắn định mức 50 kV DC (10 m), bộ cáp nối đất 3 cực (10 m), kẹp ghép nối (Φ150 mm) và tất cả các phụ kiện cần thiết được đóng gói trong các hộp gỗ gia cố.
Q2: Chức năng chuyển đổi điện áp 3 cấp trên máy phát xung hoạt động như thế nào?
XHHV535-4TS có ba dải điện áp có thể chuyển đổi thủ công — 0–8 kV (tụ 64 μF), 0–16 kV (16 μF) và 0–32 kV (4 μF) — mỗi dải được tối ưu hóa cho các chiều dài cáp và loại lỗi khác nhau. Sự kết hợp điện áp thấp/tụ điện cao hơn cung cấp nhiều năng lượng hơn cho các đường cáp dài; cài đặt điện áp cao hơn/tụ điện thấp hơn mang lại thời gian tăng nhanh hơn cho các lỗi điện trở cao khó khăn. Chức năng đốt cung cấp lên đến 60 mA ở 32 kV để xử lý các lỗi điện trở cao trước khi kiểm tra.
Q3: Điều gì làm cho bộ định vị TDR XHGG502A khác biệt so với các bộ định vị lỗi cơ bản?
XHGG502A hoạt động với tốc độ lấy mẫu lên tới 400 MHz với lựa chọn tốc độ thích ứng (1–400 MHz) và hỗ trợ bốn phương pháp kiểm tra riêng biệt: xung điện áp thấp (TDR), dòng điện xung, điện áp xung và xung ARC đa xung. Chế độ xung ARC đa xung chụp nhiều bộ dạng sóng cho mỗi xung HV đơn, loại bỏ điều chỉnh thời gian trễ và đơn giản hóa đáng kể việc phân tích lỗi điện trở cao và lỗi xâm nhập nước. Với biên độ xung 300V và độ phân giải tối thiểu 0,07 m trên phạm vi 120 km, nó mang lại độ chính xác cấp phòng thí nghiệm trong một thiết bị sẵn sàng sử dụng tại hiện trường.
Q4: Hệ thống có thể hoạt động trong môi trường ẩm ướt hoặc bụi bẩn tại hiện trường không?
Có. Bộ định vị ghim XHDD503C đạt chuẩn chống nước IP65 với đầu dò kim loại kỹ thuật số hoàn toàn thông minh và chức năng tắt tiếng tự động. Máy phát xung XHHV535-4TS có cấp bảo vệ IP54 với các khóa an toàn toàn diện bao gồm bảo vệ khởi động bằng không, ngắt quá áp/quá dòng/quá nhiệt và tự động xả tụ điện bên trong khi dừng. Tất cả các thành phần hoạt động đáng tin cậy từ -25°C đến +65°C với độ ẩm tương đối lên tới 90%. Tai nghe chống ồn 600 Ω cấp quân sự của bộ định vị ghim giúp người vận hành tập trung ngay cả trong môi trường có tiếng ồn lớn.
Q5: Các điều khoản mua hàng, giao hàng và hỗ trợ là gì?
Thời gian giao hàng tiêu chuẩn là 8–10 ngày làm việc sau khi xác nhận đơn hàng. Mỗi thành phần được đóng gói riêng trong các hộp gỗ xuất khẩu gia cố với lớp đệm mút bên trong để vận chuyển quốc tế không hư hỏng. XZH TEST cung cấp bảo hành của nhà sản xuất tiêu chuẩn với tùy chọn bảo hiểm mở rộng. Số lượng đặt hàng tối thiểu là 1 đơn vị với điều khoản thanh toán T/T. Công suất cung ứng hàng năm là 1.000 bộ, đảm bảo tính sẵn có cho cả các đơn đặt hàng đánh giá cá nhân và các chương trình triển khai tiện ích quy mô lớn.
