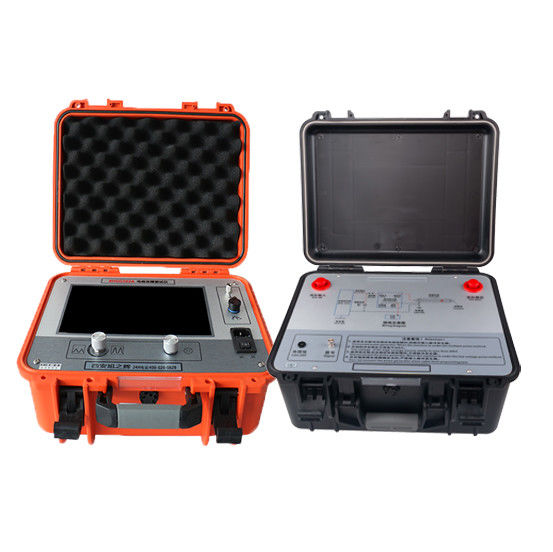

Cable Fault Pre-locator XHGG502A 120km Range 400MHz Multi-Pulse Cable Fault Tester với DC 35kV Pulse Coupler IP54

Name: Cable Fault Pre-locator XHGG502A 120km Range 400MHz Multi-Pulse Cable Fault Tester với DC 35kV Pulse Coupler IP54
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A
Price: 1,550.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Thiểm Tây, Trung Quốc
Hàng hiệu:	XZH
Chứng nhận:	CE, ISO
Số mô hình:	XHGG502A

Thông tin chi tiết

Nguồn gốc:

Thiểm Tây, Trung Quốc

Hàng hiệu:

XZH

Chứng nhận:

CE, ISO

Số mô hình:

XHGG502A

Làm nổi bật:

High Light

Làm nổi bật:

Máy kiểm tra lỗi cáp cứng IP54

0Máy định vị cáp chính xác.07m 120km

Ứng dụng định vị ARC nhiều xung sạc nhanh

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

bao bì gỗ

Thời gian giao hàng:

3-5 ngày làm việc

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

500 đơn vị mỗi tháng

Mô tả sản phẩm

XHGG502A Cable Fault Pre-locator là một dụng cụ chuyên nghiệp được xây dựng xung quanh một công nghiệp 10.Máy tính cảm ứng TFT màu đầy đủ 1 inch với giao diện hoạt động đơn giản để thử nghiệm tương tác giữa con người và máyKết hợp công nghệ điện tử và máy tính hiện đại với mạch tích hợp và thành phần công nghiệp, nó thực hiện lọc tín hiệu, thu thập, xử lý dữ liệu,hiển thị đồ họa và phân tích đồ họa để hoàn thành phép đo tốc độ sóng cáp, kiểm tra chiều dài cáp và kiểm tra khoảng cách lỗi cáp.Hiệu suất đáng tin cậy và dễ sử dụng trong điều kiện thực địa.

Phạm vi áp dụng

XHGG502A được xây dựng đặc biệt để xác định và phân tích lỗi trong dây cáp kháng cự thấp, mạch ngắn, mạch mở và mạch bị hỏng,và trong rò rỉ kháng cao và lỗi flashover kháng cao, qua các cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn của các phần cắt ngang và phương tiện khác nhau. Nó bao gồm các cáp điện áp thấp (6kV và dưới),cáp điện áp trung bình và cao (6kV đến 35kV) và cáp điện áp cao (66kV trở lên), với giấy bôi dầu, giấy không nhỏ giọt, polyethylene liên kết chéo (XLPE) và cách nhiệt cao su hoặc nhựa khác, và cả hai loại cấu trúc được bảo vệ và không được bảo vệ.

Khi một lỗi flashover kháng cự cao không thể được giải quyết bằng phương pháp xung điện áp thấp một mình,XHGG502A được sử dụng cùng với bộ ghép xung DC 35kV chuyên dụng và phương pháp xung nhiều để có được một, phản xạ lỗi có thể phân tích, làm cho nó phù hợp với các lỗi khó khăn, kháng cự cao mà các nhà thử nghiệm bình thường phải vật lộn để xác định.

Các đặc điểm chính

10Màn hình cảm ứng TFT màu đầy đủ.

Hệ thống nhúng để hiển thị và vận hành an toàn, ổn định và đơn giản.

Kiểm tra tốc độ sóng cáp, chiều dài cáp và khoảng cách lỗi.

Lấy mẫu liên tục hoàn toàn tự động với chụp hình sóng thời gian thực để có kết quả kịp thời và chính xác.

Thiết lập phạm vi thử nghiệm tự động và phân tích hình sóng tự động để hiển thị khoảng cách thử nghiệm.

Chế độ hoạt động bằng cảm ứng và nút mã hóa để điều khiển đơn giản, nhanh chóng và đáng tin cậy.

Phương pháp xung điện áp thấp, phương pháp flashover điện áp cao và phương pháp xung nhiều lần (8 lần) với hiển thị hình sóng mượt mà, dễ hiểu.

Phương pháp xung nhiều lần được sử dụng cùng với bộ ghép xung để hiển thị 8 bộ hình dạng sóng điện áp cao và thấp để dễ dàng so sánh, kiểm tra khoảng cách tự động,Phân tích và đo khoảng cách bằng tay.

Xử lý dữ liệu mạnh mẽ cho quản lý và lưu trữ tập tin hình sóng thuận tiện.

Lưu trữ dạng sóng lớn: hơn 8.000 bản ghi xung điện áp thấp và cao và hơn 250 bản ghi xung nhiều lần, với xuất USB sang phần mềm PC để quản lý và phân tích.

Đèn nền LED độ sáng cực cao đạt 280 nits với độ phân giải 1024 × 600, phù hợp với môi trường ánh sáng mặt trời trực tiếp.

Bộ pin lithium công suất cao tích hợp với sạc nhanh, cho phép thử nghiệm khi không có nguồn điện.

Chassis bảo vệ với chỉ số IP54 tối thiểu.

Các thông số kỹ thuật

Parameter	Thông số kỹ thuật
Tần suất lấy mẫu	1MHz - 400MHz
Phạm vi xung điện áp thấp	300V ± 15%
Phạm vi đo khoảng cách	≥ 120km
Phạm vi thử nghiệm	100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km
Độ rộng xung	0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS
Độ phân giải tối thiểu	0.07m
Khu vực mù thử nghiệm	≤ 10m
Lỗi đo	≤ ± (0,5% × L + 1m), trong đó L là chiều dài cáp
Nguồn cung cấp điện	Sạc lại AC110V - 240V, 50Hz/60Hz; tích hợp pin lithium 11,1V; thời gian sạc khoảng 2 giờ, thời gian làm việc hơn 5 giờ
Cáp xung chịu điện áp	DC 35kV
Điều kiện hoạt động	Nhiệt độ từ -20°C đến +65°C, độ ẩm tương đối 90%, áp suất khí quyển 750±30mmHg

Nguyên tắc hoạt động và phương pháp thử nghiệm

Thiết bị sử dụng phương pháp sóng di chuyển như nguyên tắc thử nghiệm cốt lõi của nó và hỗ trợ ba phương pháp thử nghiệm đã được chứng minh trên thực địa.

Phương pháp xung điện áp thấp - phù hợp với các lỗi điện trở thấp, mạch ngắn và mạch mở có thể được đo trực tiếp,sử dụng đường dẫn đầu ra đơn Q để kết nối bộ kiểm thử với cáp đang được kiểm tra.

Phương pháp flashover điện áp cao - sử dụng máy lấy mẫu để nhận tín hiệu phản xạ trên mặt đất lấy mẫu cho các lỗi flashover kháng cao không thể được kiểm tra trực tiếp.

Phương pháp xung nhiều lần - được sử dụng với bộ ghép xung để hiển thị 8 bộ hình dạng sóng điện áp cao và thấp trên một màn hình để so sánh, kiểm tra khoảng cách dễ dàng và đọc khoảng cách lỗi chính xác.

Câu hỏi thường gặp

Q1. Pin mất bao lâu để sạc và dụng cụ có thể hoạt động trong bao lâu?

Bộ pin lithium 11.1V tích hợp được sạc thông qua ổ cắm điện.và sạc đầy đủ hỗ trợ hơn 5 giờ làm việc.

Q2. Các thiết bị có thể được cung cấp năng lượng bởi AC 220V cho flashover điện áp cao hoặc nhiều xung phương pháp thử nghiệm?

Không. Khi chỉ sử dụng phương pháp xung điện áp thấp, thiết bị có thể được cung cấp năng lượng bằng AC 220V.Việc kết nối với AC 220V cho phương pháp flashover điện áp cao hoặc thử nghiệm lấy mẫu bằng phương pháp xung nhiều lần bị nghiêm cấm, và lấy mẫu cũng bị cấm trong khi thiết bị đang sạc.

Q3. Làm thế nào để kết nối các cáp điện áp cao của bộ ghép xung?

Khi kết nối dây cáp dây điện áp cao A và đường dây B, các dây cáp chỉ được phép cắm và tháo cắm.

Trong một lỗi kháng cự cao, hình dạng sóng được lấy mẫu không hiển thị dao động rõ ràng và khoảng cách đo luôn bằng toàn bộ chiều dài cáp. Tôi nên làm gì?

Điều này thường có nghĩa là điểm lỗi chưa bị phá vỡ, do đó không có sự giải phóng cung phá vỡ xảy ra và khoảng cách lỗi không thể được đo.Tăng xung điện áp cao của máy phát điện cao áp càng nhiều càng tốt trong khi theo dõi hình dạng sóng được ghi nhận bởi các dụng cụ, cho đến khi một tiếng vang lỗi tương đối tiêu chuẩn xuất hiện.

Q5. Dịch vụ sau bán hàng nào được cung cấp?

Công cụ mang một bảo hành một năm từ ngày mua cho các vấn đề về chất lượng sản phẩm, cùng với bảo trì suốt đời và dịch vụ kỹ thuật.xin vui lòng liên hệ với đại lý hoặc công ty của chúng tôi để chúng tôi có thể sắp xếp giải pháp thuận tiện và hiệu quả nhấtThiệt hại do lỗi của con người sẽ vô hiệu hóa bảo hành thiết bị.
