ARC Multi-Pulse Cable Fault Pre-Locator 400MHz 120km Range 0.07m Độ phân giải với DC 35kV Coupler XHGG502A

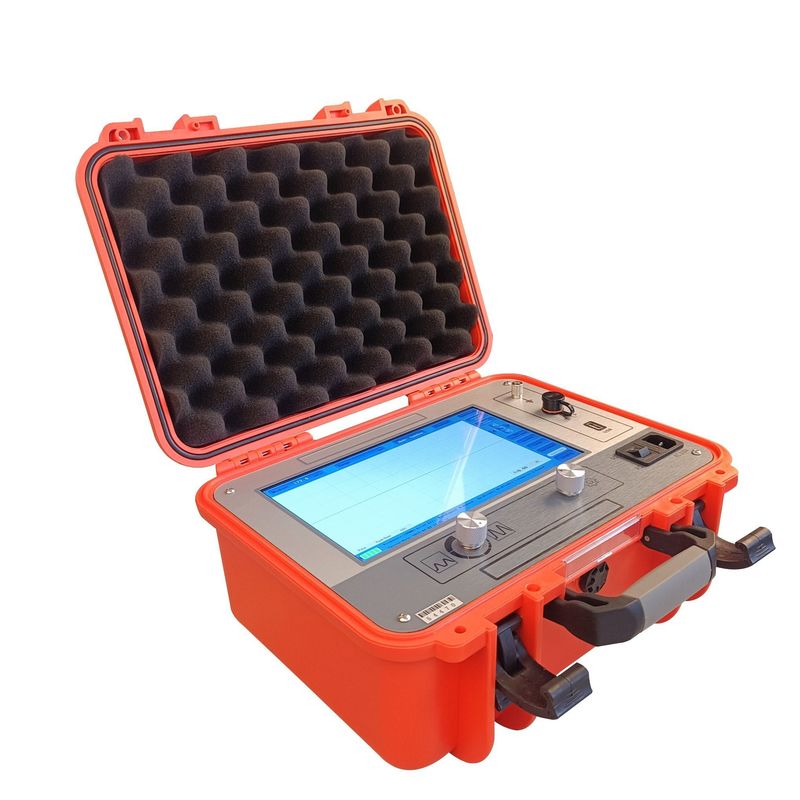

XHGG502A là một bộ định vị lỗi cáp ARC chuyên nghiệp được xây dựng xung quanh một máy tính cảm ứng công nghiệp 10,1 inch tất cả trong một với kiến trúc hệ thống nhúng.Nó tích hợp các công nghệ điện tử và máy tính hiện đại để thực hiện lọc tín hiệu, thu thập A / D tốc độ cao, xử lý dữ liệu, hiển thị đồ họa và phân tích hình sóng ¢ hoàn thành đo tốc độ sóng cáp, chiều dài và khoảng cách lỗi trong một luồng công việc duy nhất.Các thiết bị bao gồm toàn bộ các loại lỗi cáp: mạch ngắn kháng cự thấp, mạch mở, ngắt kết nối, rò rỉ kháng cự cao và flashover lỗi kháng cự cao trên cáp điện, cáp đồng trục tần số cao, cáp đèn đường,và các dây chằng chôn của tất cả các vật liệuTất cả các chỉ số kỹ thuật phù hợp với GB / T 18268.1, DL/T 849.1-2019, và JJF1042-2020.

Điều khác biệt của XHGG502A từ các thiết bị định vị trước thông thường là phương pháp đa xung ARC tám xung độc quyền của nó.dụng cụ bắn 8 xung liên tục tại điểm lỗi cáp, đồng thời hiển thị 8 nhóm các hình dạng sóng so sánh điện áp cao và điện áp thấp trên màn hình 10,1 inch. The system mathematically converts any high-resistance fault trace into a clean low-resistance short-circuit equivalent waveform — making interpretation virtually unambiguous and enabling automatic distance calculation that requires no expert waveform analysis skillsCông nghệ này, kết hợp với ba chế độ thử nghiệm (TDR xung điện áp thấp, dòng xung ICE và ARM phản xạ vòng cung nhiều xung),cung cấp tỷ lệ thành công phát hiện lỗi và độ chính xác thử nghiệm cao nhất trong lớp của nó.

Không cần phụ kiện bổ sung, không cần mua bộ nối riêng, không cần cáp mất tích.Tất cả mọi thứ cần thiết cho TDR, ICE, và ARM đa xung thử nghiệm được bao gồm trong lô hàng tiêu chuẩn.

• 10Màn hình cảm ứng TFT độ sáng cao 0,1 inch:Độ phân giải 1024 * 600, đèn LED nền cực sáng 280nit. Hình sóng vẫn sắc nét và có thể đọc được dưới ánh sáng mặt trời trực tiếp.Nút vật lý để điều khiển bằng găng tay trong điều kiện ướt.
• 400MHz lấy mẫu, độ phân giải 0,07m, phạm vi 120km:Chuyển đổi A / D biến động 1MHz ~ 400MHz với độ phân giải tối thiểu 0,07m hàng đầu trong ngành hơn 7 * tinh tế hơn các thiết bị 100MHz thông thường.cộng với khả năng tối đa ≥ 120km.
• 8 xung ARC đa xung với bộ ghép DC 35kV:8 xung liên tục tạo ra các bộ hình sóng so sánh chuyển đổi các lỗi kháng cự cao phức tạp thành các tương đương mạch ngắn đơn giản.Không yêu cầu mua thêm máy nối.
• Ba phương pháp thử nghiệm tích hợp:TDR (lực điện áp thấp: 300V ± 15%, 8 chiều rộng từ 0,1μs đến 10μs), ICE (lực điện xung), và ARM (lực quang phản xạ 8 xung đa xung).
• Hoạt động hoàn toàn tự động:Việc lấy mẫu liên tục tự động không bao giờ bỏ lỡ một hình dạng sóng xả tạm thời.Phân tích hình sóng tự động xác định sự phản xạ lỗi và hiển thị khoảng cách không cần đặt con trỏ bằng tay.
• 8,000+ Lưu trữ hình sóng với USB xuất:Lưu và đặt tên các hình sóng theo địa điểm công việc, ID cáp hoặc ngày. Nhớ lại và so sánh các dấu vết lịch sử với các lỗi hiện tại. Xuất USB sang phần mềm PC để tạo báo cáo chính thức, quản lý lưu trữ,và phân tích so sánh tiên tiến.
• Hệ thống được nhúng Kiến trúc nhúng được xây dựng mục đích không có chi phí Windows, không có giấy phép phần mềm, không có quy trình không cần thiết. Menu tiếng Anh đầy đủ. khởi động nhanh, tiêu thụ năng lượng thấp, hoạt động chống va chạm.
• IP54 Chassis bảo vệ:Bảo vệ bụi và chống phun nước. Chức năng đáng tin cậy từ -20 ° C bảo trì trạm phụ dưới 0 ° C đến +65 ° C chẩn đoán rãnh cáp sa mạc.
• Ứng dụng tích hợp pin lithium 11,1V:Sạc nhanh khoảng 2 giờ cung cấp hơn 5 giờ hoạt động liên tục.

Phương pháp	Tốt nhất cho	Ứng dụng điển hình
TDR ¢ Động lực điện áp thấp	Phạm vi phản kháng thấp, mạch ngắn, mạch mở, lỗi ngắt kết nối	Bảo trì cáp thông thường, xác minh trước khi ghép, hiệu chuẩn chiều dài cáp và tốc độ sóng
ICE Impulse Flashover hiện tại	Các lỗi rò rỉ kháng cự cao (cao hơn vài trăm Ω); các lỗi nghẹn cao flashover	Phân tích thất bại sau thử nghiệm điện áp kháng, đánh giá chẩn đoán cáp già
ARM 8 xung ARC đa xung	Tất cả các lỗi kháng cự cao chuyển đổi bất kỳ dấu vết phức tạp nào thành tương đương mạch ngắn	Kết quả xung đơn khó giải thích; lỗi trên cáp trộn điện; cáp đường dài đa khớp

Danh sách đóng gói

Danh sách các thành phần của thiết bị
tên	số lượng	Biểu đồ	tên	số lượng	Biểu đồ
Máy kiểm tra lỗi cáp	1		Máy kết nối	1
Đường Q đơn	1		Đường Q đôi	1
Máy lấy mẫu	1		dây điện	1
Đường điện cao A	1		Đường điện áp cao của bộ ghép nối B	1
dây đất	1		Cáp liên lạc USB

Hỏi: Máy kết nối có đi kèm với thiết bị không?
Đáp: Có. Bộ ghép xung DC 35kV (430 * 380 * 220mm, 10kg) được bao gồm tiêu chuẩn trong mỗi lô hàng XHGG502A, cùng với các cáp kết nối điện áp cao A và B.

Hỏi: Nó có thể kiểm tra các cáp XLPE (cross-linked polyethylene) không?
Đáp: Có. XHGG502A phù hợp với tất cả các loại cách điện cáp: XLPE, giấy ngâm dầu, cao su và PVC trên điện áp thấp (6kV trở xuống), trung bình / cao (6kV ~ 35kV),và cáp điện cao áp (66kV+).

Q: Máy có hoạt động mà không cần nguồn điện không?
Đáp: Có. pin lithium 11.1V tích hợp hỗ trợ thử nghiệm xung điện áp thấp cho các lỗi mạch mở và kháng cự thấp mà không cần nguồn điện bên ngoài.kết nối với AC 110V ~ 240V hoặc máy phát điện.

Hỏi: Có thể xuất hình sóng vào máy tính không?
Đáp: Có. Tất cả 8.000+ hình sóng được lưu trữ có thể được xuất qua USB đến phần mềm PC để quản lý lưu trữ, phân tích so sánh và tạo báo cáo chính thức.

Q: Có bao gồm đào tạo không?
A: Mỗi lô hàng bao gồm một hướng dẫn sử dụng toàn diện. Liên hệ với chúng tôi để đào tạo tại chỗ, hỗ trợ video từ xa, hoặc các tùy chọn bảo hành mở rộng phù hợp với yêu cầu của nhóm của bạn.
