| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XHGG502 |
Một cú đấm 1 báo cáo thử nghiệm đầy đủ.Sau khi xác định lỗi, nhấn màn hình cảm ứng một lần. XHGG502 tạo ra một báo cáo thử nghiệm đầy đủ: hình sóng chụp màn hình, loại cáp, phương pháp phát hiện, tham số thử nghiệm, tính toán khoảng cách lỗi,Tên nhà khai thác, vị trí thử nghiệm, và ghi chú thực địa in, xuất sang USB, hoặc lưu trữ để tuân thủ không có máy tính riêng biệt, không có bản ghi thủ công.

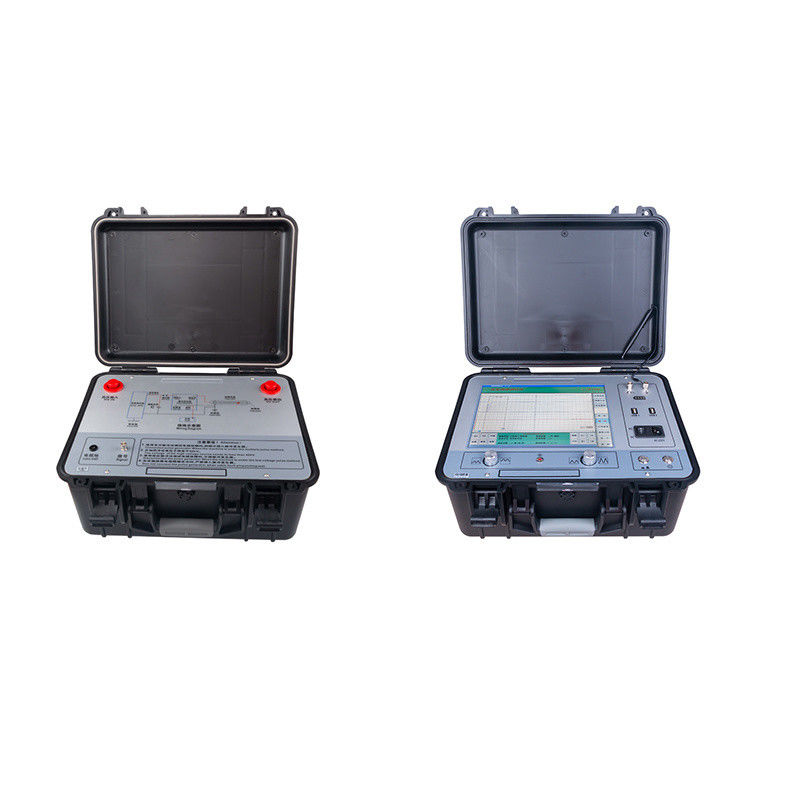

XHGG502 ARC Cable Fault Pre-Locator tích hợp việc tạo báo cáo tự động trực tiếp vào quy trình làm việc thử nghiệm.người vận hành điền vào một vài trường trên màn hình vị trí thử nghiệm, tên người vận hành, nhận dạng cáp, nhận xét và thiết bị tạo ra một báo cáo được định dạng đầy đủ với ảnh chụp màn hình hình sóng và tất cả các tham số thử nghiệm.Báo cáo có thể được in trực tiếp thông qua máy in kết nối USB hoặc xuất sang ổ đĩa flash USB để lưu trữKhả năng này biến XHGG502 từ một thiết bị thử nghiệm độc lập thành một hệ thống tài liệu thực địa hoàn chỉnh.xóa bỏ khoảng cách chung giữa thử nghiệm thực địa và báo cáo văn phòngGB/T 18268.1, DL/T 849.1-2019, và JJF1042-2020.
Trong hầu hết các luồng công việc điều tra lỗi cáp, bước tốn thời gian nhất không phải là bản thân thử nghiệm mà là tài liệu.sau đó kỹ sư cấp cao dành 3 giờ trở lại văn phòng: sao chép ghi chú viết tay, xuất các tệp hình sóng từ định dạng độc quyền, nhập bằng tay các thông số thử nghiệm vào mẫu báo cáo và tham chiếu chéo ảnh được chụp bằng một máy ảnh riêng biệt.
XHGG502 thu thập dữ liệu này trong vài giây. Trong quá trình thử nghiệm, người vận hành nhập các siêu dữ liệu liên quan: vị trí thử nghiệm, người vận hành, ID cáp, điều kiện môi trường,ghi chú thử nghiệm sử dụng bàn phím trên màn hình và stylus. Những chú thích này được lưu trữ với tập tin hình sóng. Khi thử nghiệm hoàn thành, một lần nhấn tạo ra báo cáo.sẵn sàng để đính kèm với một lệnh làm việc đóng cửa hoặc một khách hàng giao hàng.
Những gì trong báo cáo| Phần | Nội dung |
|---|---|
| Thông tin thử nghiệm | Ngày/thời gian, loại cáp (XLPE/PVC/nhựa/pháp dầu), phương pháp phát hiện (LV pulse/HV flashover/multi-pulse), phạm vi chiều dài thử nghiệm |
| Kết quả thử nghiệm | Khoảng cách lỗi (mét), tốc độ lan truyền được sử dụng, ảnh chụp màn hình hình sóng với vị trí con trỏ, biên lỗi được tính toán |
| Metadata trường | Tên của nhà điều hành, địa điểm thử nghiệm, nhận dạng cáp, điều kiện môi trường, nhận xét |
| Dữ liệu thiết bị | Mô hình XHGG502, tần số lấy mẫu 400MHz, phiên bản firmware, trạng thái hiệu chuẩn |
Có lẽ khả năng chưa được sử dụng nhiều nhất của một công cụ thử nghiệm tạo báo cáo là phân tích xu hướng. XHGG502 lưu trữ tất cả các hình dạng sóng thử nghiệm trong một hệ thống hồ sơ có thể tìm kiếm được, được tổ chức theo tên cáp,máy cho ănKhi thử nghiệm cùng một cáp trong một chuyến thăm bảo trì tiếp theo, người vận hành mở tệp hình sóng trước và chồng lên dấu vết hiện tại. A cable that returned a clean waveform at 5000m last year but shows a 20% reduction in propagation velocity and an emerging reflection at 3200m this year is degrading — and you know exactly where before the fault occurs.
Điều này biến XHGG502 từ một công cụ tìm lỗi thành một công cụ bảo trì dự đoán.lịch sử báo cáo cung cấp bằng chứng có thể kiểm toán rằng mỗi phân đoạn cáp đã được thử nghiệm theo lịch trình, với các kết quả được ghi lại cho thấy hoặc là một xu hướng suy giảm đòi hỏi thay thế theo lịch trình.
Các thông số kỹ thuật chính| Parameter | Thông số kỹ thuật |
|---|---|
| Hiển thị & Nền tảng | 12LCD cảm ứng công nghiệp 0,1-inch, bao gồm bút stylus |
| Tần suất lấy mẫu | 400MHz |
| Phạm vi thử nghiệm | ≥68km; cài đặt trước: <1km / <3km / >3km |
| Kiểm tra điểm mù | ≤ 10m |
| Độ phân giải / Độ chính xác | 0.1m đọc / <0,5m chính xác; ≤±(0,5% × L + 1m) |
| Phương pháp thử nghiệm | Động LV (400V, 0,25/2/4μs) / HV flashover / 8 xung ARC nhiều xung |
| Máy kết nối | DC 35kV chịu đựng |
| Loại cáp | XLPE, PVC, giấy bọc cao su, bọc dầu; tốc độ tùy chỉnh |
| Pin | 10400mAH lithium; sạc đầy 4 giờ; thử nghiệm mở / ngắn không dây |
| Kích thước / Trọng lượng | 430×380×220mm; 10kg (nhân vật chủ); 10kg (cáp nối) |
| Tuân thủ | GB/T 18268.1DL/T 849.1-2019; JJF1042-2020; CE; ISO |
| Bảo hành | 1 năm miễn phí; hỗ trợ kỹ thuật suốt đời |
Hỏi: Máy tạo báo cáo tích hợp hoạt động như thế nào?
XHGG502 chụp ảnh màn hình hình sóng, tham số thử nghiệm (phạm vi, tốc độ, chiều rộng xung) và kết quả đo khoảng cách, sau đó biên soạn chúng thành một báo cáo kỹ thuật số được định dạng bằng một lần chạm.Điều này đặc biệt có giá trị cho các nhà cung cấp dịch vụ kiểm tra cần cung cấp tài liệu chính thức cho khách hàng tiện ích, và cho các thử nghiệm chấp nhận dự án khi yêu cầu hồ sơ thử nghiệm được chứng nhận.
Q: Sự khác biệt giữa XHGG502 và XHGG501A2 là gì?
Cả hai đều có màn hình 12,1 inch với lấy mẫu 400MHz và phạm vi 68km, nhưng XHGG502 thêm bộ tạo báo cáo và các chức năng quản lý hình sóng tiên tiến.XHGG502 được định vị cho các tổ chức có yêu cầu tài liệu chính thức, trong khi XHGG501A2 cung cấp khả năng kiểm tra cốt lõi tương tự với mức giá dễ tiếp cận hơn cho người dùng không cần tạo báo cáo tích hợp.
Hỏi: Phương pháp thử nghiệm nào được hỗ trợ và tôi chọn như thế nào?
Phương pháp xung điện áp thấp cho các lỗi mở / ngắn / kháng cự thấp, đo chiều dài cáp và hiệu chuẩn tốc độ sóng.Phương pháp flashover điện áp cao (với máy phát điện HV bên ngoài) cho các lỗi rò rỉ kháng cao. ARC đa xung cho các lỗi kháng cự flashover cao. Bắt đầu với xung LV cho chẩn đoán ban đầu, sau đó chọn phương pháp HV phù hợp dựa trên kết quả thử nghiệm kháng cách điện.
Q: Những phụ kiện nào cần thiết cho một quy trình làm việc thử nghiệm hoàn chỉnh?
Đối với thử nghiệm xung LV, chỉ cần đơn vị chính XHGG502 và dây dẫn thử nghiệm.XHHV535 series) và một bộ ghép xung được định giá cho điện áp thử nghiệm. Để đánh dấu điểm đào chính xác sau khi đặt trước, một con trỏ âm thanh từ tính (ví dụ: 503D) được khuyến cáo.
Q: Tôi có thể thiết lập các hồ sơ tốc độ tùy chỉnh cho hàng tồn kho cáp của tôi?
Có. XHGG502 hỗ trợ cả giá trị tốc độ được đặt trước cho các loại cách điện phổ biến (XLPE ~ 172m / μs, ướt dầu ~ 160m / μs) và cài đặt tốc độ hoàn toàn tùy chỉnh.Đối với các tổ chức quản lý nhiều loại cáp, chúng tôi khuyên bạn nên hiệu chuẩn tốc độ trên một giai đoạn lành mạnh có chiều dài được biết đến của mỗi loại cáp trong danh mục đầu tư của bạn và lưu các hồ sơ này để thiết lập trường nhanh hơn trong các thử nghiệm trong tương lai.
Q: XHGG502 tuân thủ các tiêu chuẩn nào?
XHGG502 được chứng nhận CE và ISO và tuân thủ GB / T 18268.1 (yêu cầu EMC cho thiết bị thử nghiệm điện), DL / T 849.1-2019 (định hướng chung cho các bộ kiểm tra lỗi cáp),và JJF1042-2020 (định dạng hiệu chuẩn cho các thiết bị xác định lỗi cáp)Bảo hành 12 tháng với hỗ trợ kỹ thuật suốt đời là tiêu chuẩn.
Yêu cầu một báo giá cho XHGG502 bao gồm hàng tồn kho cáp của bạn cho thiết lập hồ sơ tốc độ tùy chỉnh.
