Nhãn số cáp điện và cáp không điện

I. Mô tả

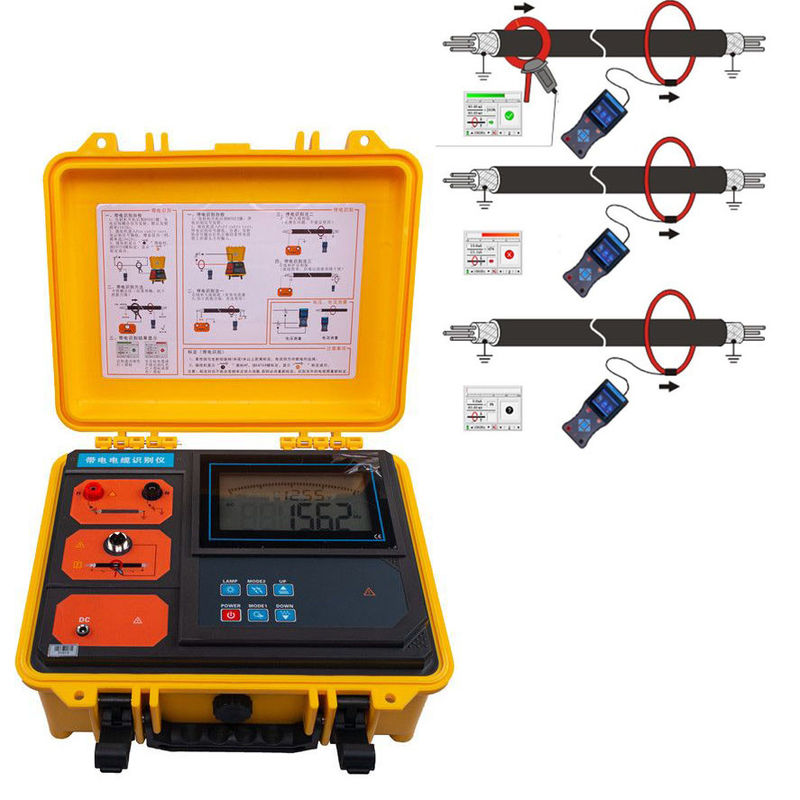

XHSB505DS thiết bị nhận dạng cáp trực tiếp, còn được gọi là thiết bị nhận dạng cáp, thiết bị nhận dạng cáp đa chức năng và thiết bị nhận dạng cáp thông minh,được thiết kế cho các kỹ sư cáp điện và nhân viên cáp để giải quyết các vấn đề kỹ thuật về nhận dạng cápNgười dùng có thể xác định chính xác một trong những cáp mục tiêu từ nhiều cáp thông qua thiết bị, để tránh vô tình cưa các cáp hoạt động và gây ra tai nạn nghiêm trọng.Việc xác định cáp bắt đầu từ hoạt động ở cả hai đầu của cáp. Đếm số hai lần ở cả hai đầu của cáp phải được đảm bảo chính xác.Bất kể trí nhớ của nhân viên tại chỗ đáng tin cậy đến mức nào, nó không thể thay thế cho việc nhận dạng của các thiết bị chuyên nghiệp. sản phẩm này cũng có các chức năng nhận dạng cáp trực tiếp, xác định cáp mất điện, thử nghiệm dòng AC,và thử nghiệm điện áp biến đổiNó bao gồm một máy phát, một kẹp dòng truyền, một máy thu, và một kẹp dòng thu linh hoạt.

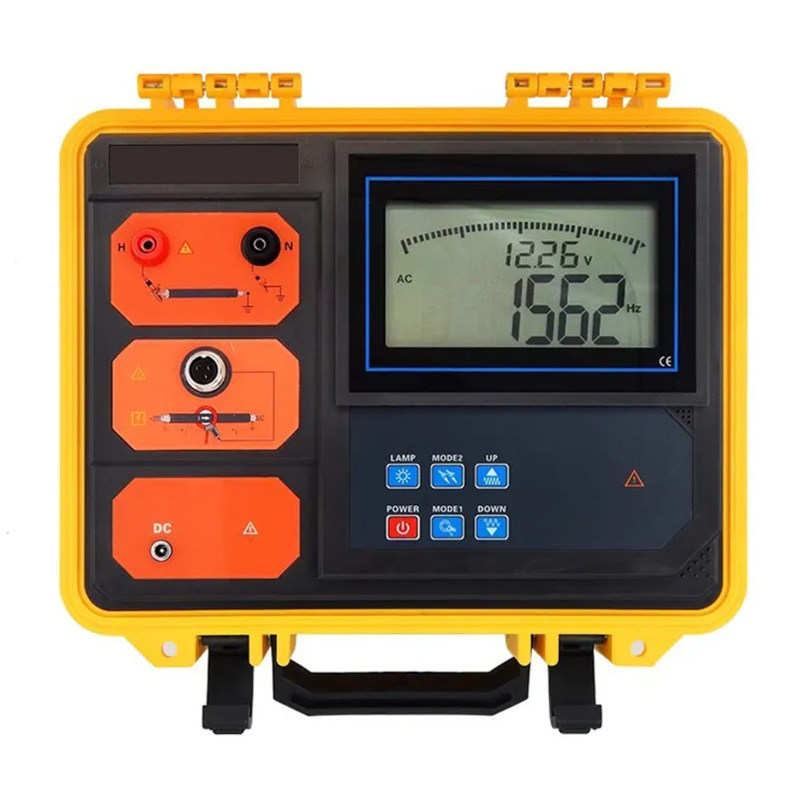

Máy phát:Nó truyền tín hiệu đến cáp mục tiêu trong quá trình xác định các cáp hoạt động và cáp tắt điện.và bảo vệ tự động. Máy phát thông qua một thiết kế hộp công cụ đặc biệt tích hợp, sử dụng nhựa polypropylene như là nguyên liệu thô, và thêm các chất lấp composite mới cho đúc phun một lần.độ cứng, độ cứng, chống mòn, chống nhiệt, và hiệu suất cách nhiệt. tủ có thể chịu được áp suất khoảng 200kg, máy chủ LCD lớn hiển thị năng lượng pin còn lại trong thời gian thực,đèn nền màu trắng, và chỉ báo động của tín hiệu phát thải, rõ ràng ngay từ đầu.

Kẹp truyền:Khi cáp hoạt động được xác định, kẹp truyền kết nối tín hiệu từ bộ phát đến cáp mục tiêu. Kích thước hàm là Φ120mm. Kẹp truyền có tính hướng.Các tín hiệu truyền chảy từ hướng được chỉ ra bởi mũi tên trên kẹp truyền.

Trong quá trình nhận dạng sống:sử dụng dây chuyền để ghép các dòng xung đầu ra, phát ra bốn tần số: 625Hz, 1562Hz, 2500Hz, 10kHz, ghép với cáp mục tiêu (cáp mục tiêu là một cáp bọc thép ba lõi) thông qua máy phát,và tiêm xung tổng hợp vào lõi cáp tín hiệu hiện tại, dòng xung tạo ra một trường điện từ xung quanh cáp mục tiêu cho máy thu và kẹp dòng linh hoạt để phát hiện và xác định; vì dòng xung là hướng,phát hiện cũng hướng.

Khi xác định hỏng điện:Điện xung đầu ra được kết nối trực tiếp được sử dụng để tiêm tín hiệu mã hóa xung vào lõi cáp.Dòng điện này tạo ra một trường điện từ xung quanh các cáp mục tiêu cho máy thu và kẹp hiện tại linh hoạt để phát hiện, giải mã, và xác định; bởi vì dòng có hướng, vì vậy phát hiện cũng hướng.

Người nhận:Nó là một thiết bị cầm tay, màn hình LCD màu 3,5 inch, tích hợp bộ vi xử lý tốc độ cao, kết hợp với các thuật toán chính xác, để xác định và giải mã tín hiệu điện xung của máy phát,và có chức năng hiệu chuẩn cường độ tín hiệu để hiển thị cường độ tín hiệu và kết quả phát hiện. tinh tế và trực quan; hiển thị năng động của thanh quy mô màu sắc, rõ ràng trong một cái nhìn, thành công nhận dạng cáp đánh dấu, không mục tiêu cáp đánh dấu,có thể nhanh chóng và tự động xác định cáp mục tiêuĐồng thời, phạm vi điện áp có thể kiểm tra là AC 0.00V ~ 600V (50Hz / 60Hz), phạm vi dòng AC có thể đo là AC 0.00A ~ 5000A (50Hz / 60Hz), và tần số dòng hiện tại có thể đo là 45Hz ~ 70Hz.

Clamp dòng linh hoạt:Đó là một cuộn dây Rockwell với khả năng theo dõi chuyển tiếp tuyệt vời, có thể nhanh chóng xác định dòng mã xung được tạo ra bởi bộ phát,và phù hợp cho các dây cáp dày hoặc các dây dẫn hình dạng không đều. đường kính bên trong của hàm là khoảng 200mm, và nó có thể kẹp dây cáp dưới Φ200mm, mà không cần ngắt kết nối mạch được thử nghiệm, đo không tiếp xúc, an toàn và nhanh chóng.

Lưu ý đặc biệt:Thiết bị nhận dạng cáp này có cả chức năng nhận dạng cáp trực tiếp và chức năng nhận dạng cáp mất điện.nó được nghiêm cấm để kết nối với cáp trực tiếp. Định dạng cáp trực tiếp chỉ áp dụng cho các cáp bọc thép ba lõi. Khi xác định, kẹp truyền và kẹp nhận không thể được trộn lẫn,và hướng của tín hiệu đầu vào phải phù hợp.

II. Thông số kỹ thuật

• Điều kiện cơ bản và điều kiện làm việc

• Thông số kỹ thuật của máy phát

• Thông số kỹ thuật của máy thu
