Tỷ lệ lấy mẫu dữ liệu | 60 MHz, 120 MHz, 240 MHz, 400 MHz; |
Phạm vi xung | 400Vpp |
Độ rộng xung | 0.1uS và 2uS |
Khoảng cách đo | ≥68km |
Độ phân giải đọc | 0.1m |
Độ chính xác | dưới 0,5m |
Ba loại chiều dài cáp thử nghiệm | <1Km (khoảng cách ngắn); <3Km (khoảng cách trung bình); >3 Km (khoảng cách dài) (chỉ cần thử nghiệm cường độ xung điện áp thấp: 400Vpp) |
Cáp xung chịu điện áp | 35kV DC |
Điều kiện làm việc | Nhiệt độ -25 °C ~ + 65 °C, độ ẩm tương đối 85%, áp suất khí quyển 750±30mmHg. |
Đặc điểm

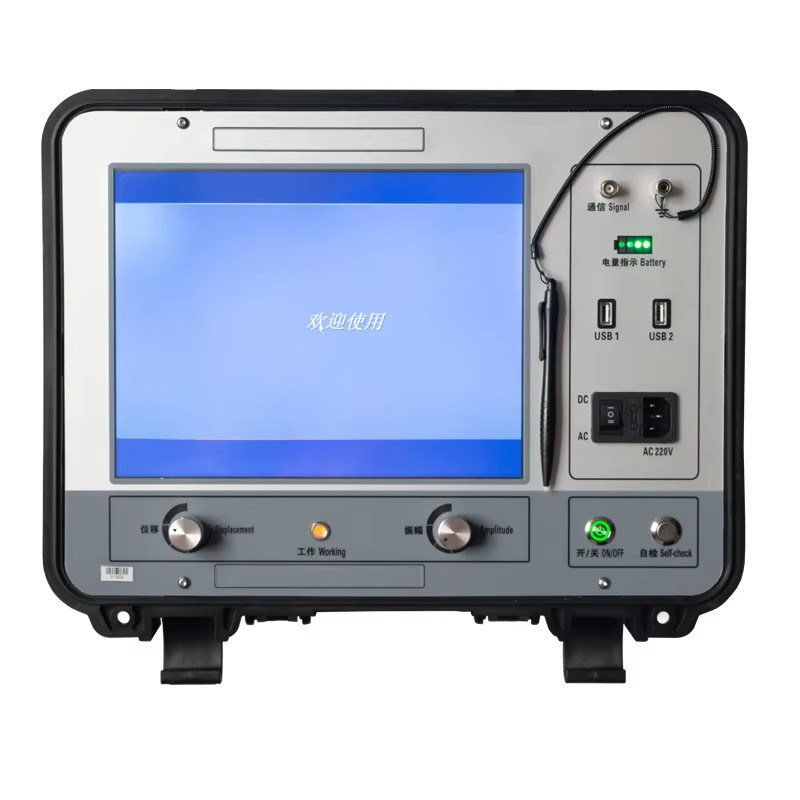

(1) Điều khiển máy tính công nghiệp 12 inch, chế độ hoạt động cảm ứng;
(2) Hệ điều hành Windows, hướng dẫn chuyên gia không dây trực quan, mạng 4G;
(3) Với các chức năng như đo khoảng cách và đo tốc độ;
(4) Tần số lấy mẫu 400MHz, độ phân giải tối thiểu 0,5m (100m/us)
(5) Lấy mẫu liên tục hoàn toàn tự động, không bao giờ bỏ lỡ bất kỳ hình dạng sóng xả nào;
(6) Phương pháp thử nghiệm: lấy mẫu xung nhiều lần, lấy mẫu cảm ứng, lấy mẫu flashover, lấy mẫu xung điện áp thấp
(7) Các tín hiệu phản xạ được gửi bởi bộ ghép xung được hiển thị tự động, và hình dạng sóng toàn chiều dài của mạch mở của cáp được hiển thị cùng một lúc.Điều này làm cho sự đại diện của hình dạng sóng đặc trưng lỗi cực kỳ đơn giản.
(8)Với chức năng lưu trữ các hình dạng sóng thử nghiệm lớn: Các hình dạng sóng được thử nghiệm tại chỗ có thể được lưu trữ thuận tiện trong thiết bị theo thứ tự được quy định để thu hồi và quan sát bất cứ lúc nào.
(9) Hình dạng sóng điểm lỗi được đo và hình dạng sóng mạch mở dài pha tốt có thể được hiển thị trên màn hình cùng một lúc để so sánh trên cùng một màn hình và so sánh chồng lên nhau.Làm cho việc đánh giá khoảng cách lỗi chính xác hơn.
(10) Phương tiện cung cấp điện pin lithium polymer tích hợp: nó có thể hoạt động liên tục trong hơn 4 giờ sau khi sạc đầy.Nó cũng có thể làm việc với một nguồn cung cấp điện AC bên ngoài.
(11) Tám tín hiệu truyền xung và phản xạ lỗi được hiển thị tự động, và hình dạng sóng toàn chiều dài của mạch mở cáp được hiển thị cùng một lúc.Điều này làm cho sự đại diện của hình dạng sóng đặc trưng lỗi cực kỳ đơn giản.
