| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XZH Test |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XHGX507B |
XHGX507B

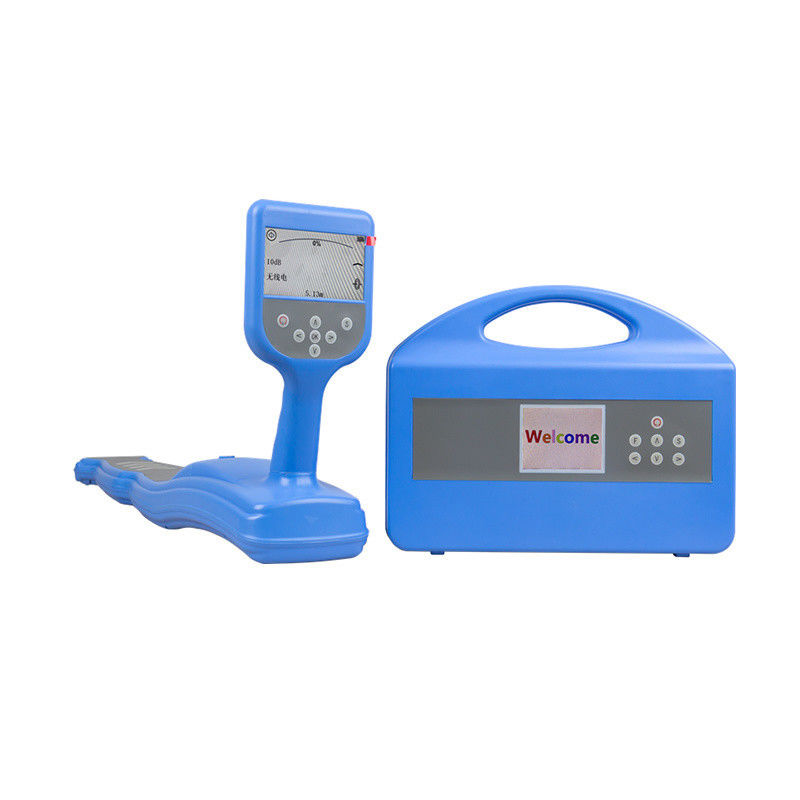

Máy định vị cáp ngầm XHGX507B đã được hàng ngàn người dùng sử dụng trong thử nghiệm cáp điện và có uy tín cao trong lĩnh vực này. Chúng tôi đã sử dụng các khái niệm mới nhất để phát triển máy định vị đường ống XHGX507B, đặc biệt để xác định vị trí nhanh chóng và chính xác các sự cố cách điện cáp-đất, (có điện) để tìm đường đi, định vị độ sâu, nhận dạng cáp.
1. Hiển thị la bàn và hướng: hiển thị trực quan hướng của đường ống và hướng trái và phải.
2. Đo hướng dòng điện để loại bỏ nhiễu từ các đường dây gần đó (tần số một phần).
3. Đo độ sâu và dòng điện.
4. Xử lý lấy mẫu độ chính xác cao hoàn toàn kỹ thuật số: ổn định và đáng tin cậy, độ nhạy cực cao, băng thông nhận cực hẹp, khả năng chống nhiễu mạnh và có thể triệt tiêu hoàn toàn nhiễu tần số điện và hài của các cáp và đường ống lân cận đang hoạt động.
5. Phát hiện cáp đang hoạt động: kẹp phát hiệu suất cao, ghép nối và xuất tín hiệu đến cáp đang hoạt động ở mức cao nhất.
6. Nhận dạng cáp/đường ống: Kẹp (phụ kiện tùy chọn) thuận tiện và dễ sử dụng, kết quả nhận dạng được đưa ra rõ ràng; nó có thể được sử dụng khi không thuận tiện để sử dụng kẹp.
7. Tìm lỗi chạm đất: Sử dụng khung A (tùy chọn) để xác định vị trí điểm bị hỏng của đường ống đến cách điện đất và mũi tên chỉ hướng của điểm lỗi.
8. Nhiều tần số phát hiện: phát hiện chủ động và phát hiện thụ động.
9. Nhiều chế độ đầu ra tín hiệu của máy phát: đầu ra kết nối trực tiếp, ghép nối kẹp và cảm ứng.
10. Đầu ra công suất bộ khuếch đại kỹ thuật số của máy phát, phù hợp trở kháng tự động và bảo vệ tự động.
11. Pin lithium-ion dung lượng lớn tích hợp, tự động tắt khi điện áp thấp, tự động tắt (bộ thu) nếu không hoạt động trong thời gian dài.
12. Tủ đẹp và chắc chắn, nhẹ và di động.
Thông số kỹ thuật của máy phát:
1. Chế độ đầu ra: đầu ra kết nối trực tiếp, cảm ứng, ghép nối kẹp.
2. Tần số đầu ra: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 12KHz, 33kHz, 82kHz, 200kHz.
3. Công suất đầu ra: tối đa 10W, có thể điều chỉnh trong 10 mức, phù hợp trở kháng theo thời gian thực tự động.
4. Điện áp đầu ra kết nối trực tiếp: lên đến 200Vpp.
5. Bảo vệ quá tải và ngắn mạch.
6. Giao diện người-máy: màn hình tinh thể lỏng ma trận điểm 320×240.
7. Pin tích hợp: 6 pin lithium-ion 18650, danh định 12.6V, 4.2Ah.
Thông số kỹ thuật của bộ thu:
1. Chế độ đầu vào: cuộn dây thu tích hợp, kẹp nhận dạng (tùy chọn), khung A kiểm tra lỗi (tùy chọn).
2. Tần số thu:
Tần số phát hiện: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz, 200kHz.
Tần số phát hiện thụ động tần số điện: 50Hz/60Hz.
3. Chế độ phát hiện đường ống: phương pháp đỉnh rộng, phương pháp đỉnh hẹp, phương pháp thung lũng âm thanh, phương pháp thung lũng đỉnh.
4. Chế độ nhận dạng cáp: kẹp (tùy chọn) nhận dạng thông minh và đo dòng điện.
5. Giao diện người-máy: màn hình tinh thể lỏng ma trận điểm 480×272.
6. Pin tích hợp: 4 pin lithium-ion 18650, danh định 4.2V, 8.2Ah.
7. Độ chính xác định vị: độ sâu 0-3m (±5%), độ sâu 3-12m (±10%)
8. Độ chính xác đo độ sâu: hiển thị ba chữ số, độ sâu tối đa có thể đo được lên đến 12 mét
9. Độ chính xác đo dòng điện: 1Ma
10. Khoảng cách phát hiện tối đa: Cáp có cách điện tốt trong phương pháp kết nối trực tiếp có thể đạt tới 15KM
Khác
1. Thể tích: máy phát 320×240×90mm, bộ thu 670×128×310mm.
2. Chất lượng: 1.9kg cho máy phát và 1.4kg cho bộ thu.
3. Bộ sạc: đầu vào AC100~240V, 50/60Hz, đầu ra DC4.2V-1A, đầu ra DC12.6V-1A.
4. Điều kiện hoạt động: nhiệt độ: -10ºC-40ºC, độ ẩm 5-90%RH, độ cao <4500m.
