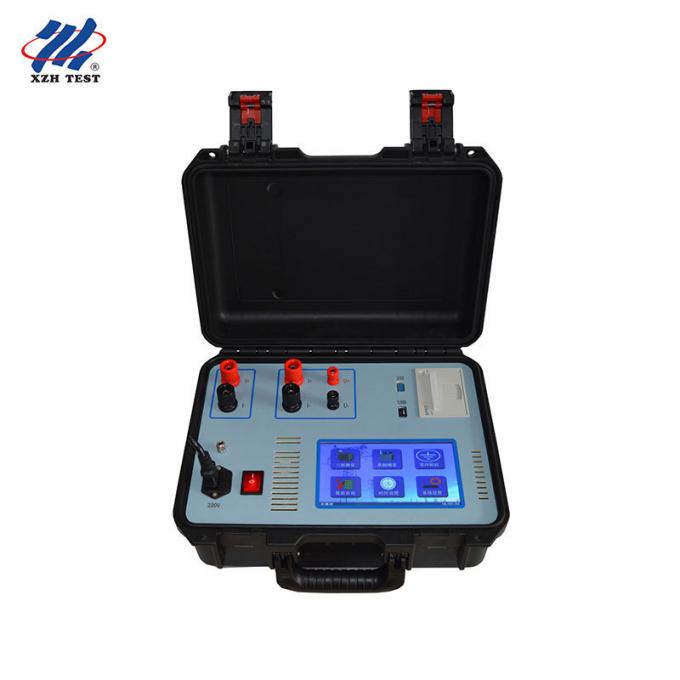

Máy kiểm tra trở kháng ngắn mạch điện áp thấp máy biến áp|XHZK1620
Tổng quan sản phẩm
Trở kháng ngắn mạch là một thông số cơ bản để đánh giá tính toàn vẹn của cuộn dây máy biến áp. Phương pháp trở kháng ngắn mạch là phương pháp truyền thống và đáng tin cậy nhất để phát hiện biến dạng cuộn dây, và theo tiêu chuẩn GB1094.5-2003 và IEC60076-5:2000, sự thay đổi của điện kháng ngắn mạch là tiêu chí duy nhất để xác định xem cuộn dây máy biến áp có bị biến dạng cơ học hay không. Máy kiểm tra trở kháng ngắn mạch điện áp thấp XHZK1620 thực hiện phương pháp chẩn đoán quan trọng này với độ chính xác tự động, loại bỏ nhu cầu về thiết bị bên ngoài phức tạp.
Được cấp nguồn hoàn toàn từ nguồn điện xoay chiều một pha 220V (hoặc bộ lưu điện trực tuyến 500VA nhỏ khi không có nguồn điện lưới), XHZK1620 hoàn thành phép đo ba pha trong một chuỗi tự động duy nhất — kết nối một lần, khởi động một lần, và thiết bị tự động đo và hiển thị trở kháng ngắn mạch, điện kháng ngắn mạch và điện áp trở kháng ba pha cho tất cả các pha. Với độ chính xác điện áp/dòng điện cấp 0.2, hiệu chỉnh tần số tự động và bộ nhớ không bay hơi lưu trữ hơn 1000 kết quả, đây là giải pháp di động tối ưu để đánh giá tình trạng cuộn dây máy biến áp trong các ứng dụng sản xuất, vận hành và bảo trì phòng ngừa.
Tính năng chính
Hoạt động với nguồn điện một pha 220V: Hoàn thành phép đo ba pha chỉ bằng nguồn điện lưới tiêu chuẩn — không cần bộ điều chỉnh điện áp hoặc thiết bị phụ trợ bên ngoài. Tương thích với bộ lưu điện trực tuyến 500VA nhỏ cho các địa điểm thực địa không có kết nối lưới điện
Đo lường tự động bằng một cú nhấp chuột: Kết nối dây một lần, lệnh khởi động một lần — thiết bị tự động tuần tự qua tất cả ba pha và hiển thị kết quả mà không cần sự can thiệp của người vận hành
Chế độ nguồn kép: Chế độ nguồn bên trong sử dụng nguồn cung cấp tích hợp của thiết bị; chế độ nguồn bên ngoài chấp nhận đầu vào của bộ điều chỉnh điện áp cho các yêu cầu kiểm tra chuyên biệt
Hiển thị thông số toàn diện: Đồng thời đo và hiển thị điện áp, dòng điện, công suất và tần số cho mỗi pha kiểm tra cùng với các giá trị trở kháng và điện kháng
Hiệu chỉnh tần số tự động: Bù trừ thời gian thực cho các biến động tần số lưới điện loại bỏ sai số đo do điều kiện lưới điện không ổn định
Độ chính xác cấp 0.2: Đo điện áp và dòng điện có độ chính xác cao (cấp 0.2) với phân tích trở kháng và công suất cấp 0.5 để đánh giá biến dạng cuộn dây đáng tin cậy
Lưu trữ hơn 1000 kết quả: Bộ nhớ không bay hơi tích hợp với lịch vạn niên và đồng hồ — dữ liệu đo được bảo quản vô thời hạn mà không cần cấp nguồn
Màn hình LCD lớn: Màn hình tương phản cao với điều hướng menu tiếng Trung/tiếng Anh và các lời nhắc vận hành trực quan cho triển khai quốc tế
Máy in nhiệt tích hợp: In ngay lập tức kết quả kiểm tra tại chỗ để lưu trữ tài liệu và báo cáo
Nhỏ gọn & Trọng lượng nhẹ: Thiết kế nhỏ gọn 8kg (350x270x170mm) với cấu trúc chắc chắn cho sử dụng thực địa và phòng thí nghiệm đáng tin cậy
Thông số kỹ thuật
| Hiệu suất đo lường |
| Dải điện áp |
20V ~ 400V |
| Dải dòng điện |
0.5A ~ 10A |
| Độ chính xác điện áp / dòng điện |
Cấp 0.2 |
| Độ chính xác trở kháng |
Cấp 0.5 |
| Độ chính xác công suất |
Cấp 0.5 (cosφ>0.15) |
| Khả năng đo lường |
| Thông số chính |
Trở kháng ngắn mạch, Điện kháng ngắn mạch, Điện áp trở kháng ba pha |
| Hiển thị phụ |
Điện áp, Dòng điện, Công suất, Tần số (Mỗi pha) |
| Tiêu chuẩn tham chiếu |
GB1094.5-2003, IEC60076-5:2000 |
| Hiệu chỉnh tần số |
Bù trừ thời gian thực tự động |
| Nguồn & Giao diện |
| Nguồn điện |
Một pha AC 220V (Bên trong) hoặc Bộ điều chỉnh điện áp bên ngoài |
| Nguồn điện thay thế |
Tương thích với bộ lưu điện trực tuyến 500VA |
| Màn hình |
LCD lớn (Tiếng Trung/Tiếng Anh) |
| Lưu trữ dữ liệu |
Hơn 1000 kết quả, Bộ nhớ không bay hơi, Lịch vạn niên |
| Máy in |
Máy in nhiệt tích hợp |
| Thông số vật lý |
| Kích thước |
350 × 270 × 170mm |
| Trọng lượng |
8kg |
Câu hỏi thường gặp
Q1: Tại sao kiểm tra trở kháng ngắn mạch lại quan trọng đối với việc đánh giá cuộn dây máy biến áp?
Trở kháng ngắn mạch là thông số xác định để phát hiện biến dạng cơ học trong cuộn dây máy biến áp. Theo GB1094.5-2003 và IEC60076-5:2000, bất kỳ sự thay đổi đáng kể nào về điện kháng ngắn mạch đều cho thấy cuộn dây bị biến dạng — một tình trạng có thể không nhìn thấy được từ bên ngoài nhưng có thể dẫn đến hỏng hóc thảm khốc trong điều kiện sự cố. Biến dạng cuộn dây có thể xảy ra do hư hỏng trong quá trình vận chuyển, các sự kiện dòng điện sự cố, hoặc do lão hóa. XHZK1620 cung cấp phép đo trở kháng nhanh chóng, không xâm lấn để xác định các tình trạng này trước khi chúng gây ra sự cố ngừng hoạt động ngoài kế hoạch, làm cho nó trở thành một công cụ thiết yếu cho việc vận hành máy biến áp, đánh giá sau sự cố và các chương trình bảo trì phòng ngừa.
Q2: Làm thế nào XHZK1620 đơn giản hóa việc kiểm tra tại hiện trường so với các phương pháp đo trở kháng truyền thống?
Việc đo trở kháng ngắn mạch truyền thống đòi hỏi bộ điều chỉnh điện áp bên ngoài, nguồn điện, nhiều thiết bị đo và các quy trình thủ công phức tạp nhiều bước. XHZK1620 loại bỏ tất cả những điều này — kết nối dây kiểm tra với máy biến áp một lần, nhấn nút khởi động, và thiết bị tự động tuần tự qua tất cả ba pha, đo và hiển thị trở kháng ngắn mạch, điện kháng và điện áp trở kháng. Nguồn điện bên trong cung cấp tất cả các kích thích cần thiết từ ổ cắm 220V tiêu chuẩn, và hiệu chỉnh tần số tự động bù trừ cho sự bất ổn định của lưới điện. Đối với các địa điểm xa không có điện lưới, một bộ lưu điện trực tuyến 500VA nhỏ gọn là đủ để cấp nguồn cho toàn bộ phép kiểm tra.
Q3: Sự khác biệt giữa chế độ nguồn bên trong và bên ngoài là gì?
Chế độ nguồn bên trong sử dụng nguồn điều chỉnh tích hợp của thiết bị, tự động điều khiển điện áp và dòng điện đầu ra mà không cần bất kỳ thiết bị phụ trợ bên ngoài nào — lý tưởng cho việc kiểm tra thực địa thông thường. Chế độ nguồn bên ngoài chấp nhận đầu vào từ bộ điều chỉnh điện áp bên ngoài, cung cấp sự linh hoạt hơn cho các kịch bản kiểm tra chuyên biệt yêu cầu mức điện áp không tiêu chuẩn hoặc khi kiểm tra các máy biến áp công suất rất lớn đòi hỏi dòng kích thích cao hơn. Cả hai chế độ đều được hưởng lợi từ hiệu chỉnh tần số tự động và tuần tự ba pha bằng một cú nhấp chuột của XHZK1620.
Q4: Hiệu chỉnh tần số tự động cải thiện độ tin cậy của phép đo như thế nào?
Các phép đo trở kháng ngắn mạch của máy biến áp phụ thuộc vào tần số — ngay cả những biến động tần số lưới điện nhỏ nhất cũng có thể gây ra sai số đáng kể. XHZK1620 liên tục theo dõi tần số nguồn điện và áp dụng hiệu chỉnh toán học thời gian thực cho tất cả các phép tính trở kháng và điện kháng. Điều này đảm bảo độ chính xác đo lường ngay cả khi hoạt động từ máy phát điện không ổn định hoặc ở những khu vực có chất lượng lưới điện kém, loại bỏ một nguồn không chắc chắn đo lường chính trong môi trường thực địa nơi không có nguồn điện phòng thí nghiệm được kiểm soát.
Q5: MOQ, phạm vi bảo hành và phụ kiện đi kèm cho XHZK1620 là gì?
Số lượng đặt hàng tối thiểu là 1 đơn vị, với thanh toán qua T/T. Giao hàng tiêu chuẩn là 5-8 ngày làm việc trong một hộp gỗ bảo vệ có đệm mút bên trong. Mỗi XHZK1620 bao gồm thiết bị chính, bộ dây cáp kiểm tra hoàn chỉnh, dây nguồn, cuộn giấy máy in nhiệt, cầu chì dự phòng và hướng dẫn sử dụng toàn diện. Thiết bị được bảo hành 12 tháng cho các lỗi sản xuất, với hỗ trợ kỹ thuật trọn đời. Công suất cung cấp hàng năm đạt 1.000 đơn vị và có sẵn tùy chỉnh OEM/ODM. Để biết giá số lượng lớn hoặc tư vấn kỹ thuật, vui lòng liên hệ với đội ngũ bán hàng của chúng tôi.
