| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO |
| Số mô hình: | XHBX1501 |

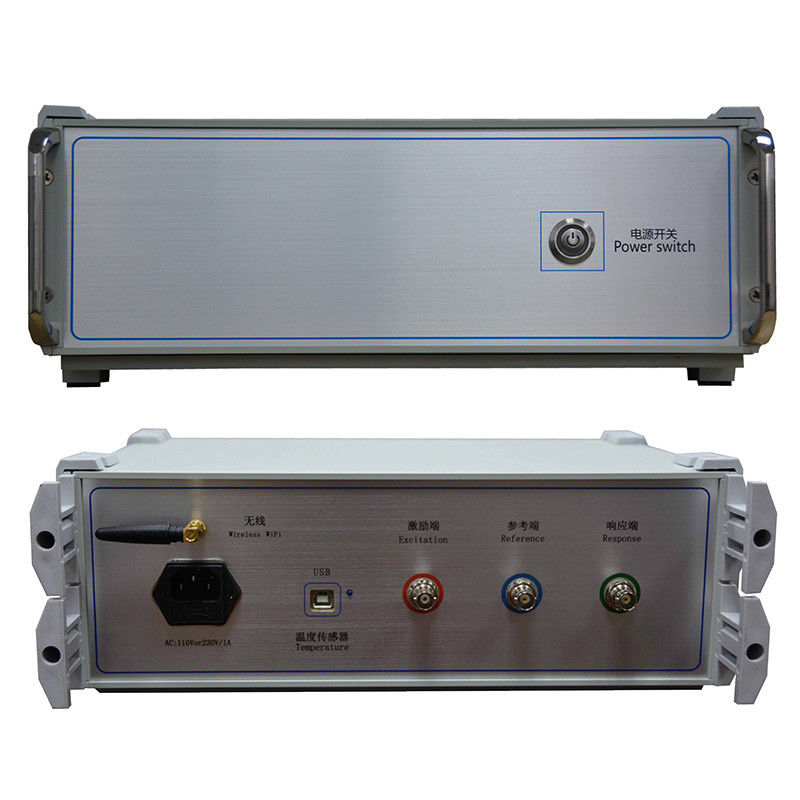

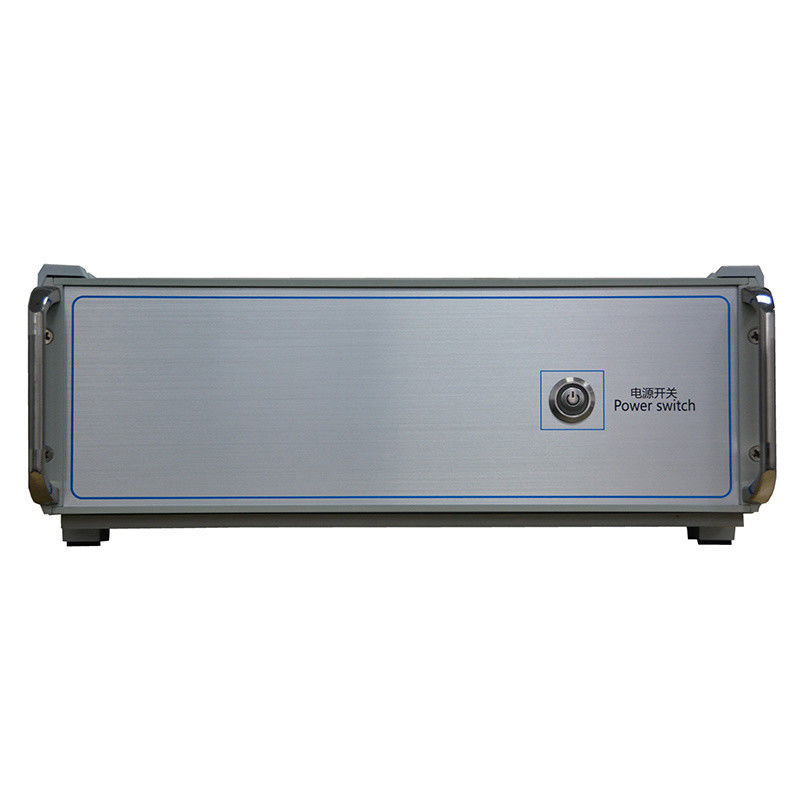

XZH TEST Máy kiểm tra biến dạng cuộn dây biến áp Sfra di động cho công nghệ tiên tiến
Máy kiểm tra biến dạng cuộn xoắn biến áp XHBX1501 (phương pháp phản ứng tần số) được sử dụng để kiểm tra các biến áp công suất từ 6KV trở lên và các biến áp mục đích đặc biệt khác.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Nó là để phát hiện các đặc điểm phản ứng tần số của mỗi cuộn dây của bộ biến áp và so sánh các kết quả phát hiện theo chiều dọc hoặc ngang.Mức độ thay đổi trong đặc điểm phản ứng tần số khuếch đại xác định biến dạng có thể xảy ra trong cuộn dây biến áp.
Nó bao gồm một phần đo lường và một phần phần mềm phân tích.Phần phân tích được hoàn thành bởi một máy tính xách tay, và phần đo được kết nối với máy tính xách tay qua USB hoặc mạng.
1. Thu thập và kiểm soát bằng cách sử dụng tốc độ cao, siêu tích hợp vi xử lý.
2. giao tiếp USB giao diện được sử dụng giữa một máy tính xách tay và dụng cụ.
3. Truyền thông giữa máy tính xách tay và dụng cụ có thể sử dụng giao diện Bluetooth không dây hoặc giao diện WIFI không dây (tùy chọn)
Giao diện WIFI không dây có thể được sử dụng thuận tiện trên máy tính bảng và điện thoại thông minh.
4Phần cứng áp dụng chuyên dụng DDS kỹ thuật số công nghệ quét tốc độ cao (Mỹ), có thể chẩn đoán chính xác các lỗi như cuộn dây bị biến dạng, phình, di chuyển, nghiêng,biến dạng mạch ngắn giữa các vòng quay và mạch ngắn liên lạc giữa các pha.
5. tốc độ cao hai kênh 16-bit A / D lấy mẫu (trong thử nghiệm thực địa, di chuyển tap thay đổi, và đường cong sóng cho thấy sự thay đổi rõ ràng).
6Độ phình đầu ra tín hiệu được điều chỉnh bằng phần mềm, giá trị đỉnh độ phình tối đa là ± 10V.
Máy tính sẽ tự động phân tích kết quả kiểm tra và tạo ra các tài liệu điện tử (Word)
7Thiết bị có tính năng đo lường kép: đo lường quét tần số tuyến tính và đo lường quét tần số phân đoạn, tương thích với chế độ đo của hai nhóm kỹ thuật ở Trung Quốc
8Các đặc điểm tần số khuếch đại phù hợp với các đặc điểm kỹ thuật quốc gia về bộ kiểm tra đặc điểm tần số khuếch đại.X-đồng độ (tần số) có chỉ mục tuyến tính và chỉ mục logarithmic, vì vậy bạn có thể in ra đường cong với lập chỉ mục tuyến tính và lập chỉ mục logarithmic. người dùng có thể chọn một trong hai theo nhu cầu thực tế.
9So sánh giữa các giai đoạn A, B, C trong so sánh tương đồng cuộn và
Kết quả phân tích là:
sự nhất quán tuyệt vời
Độ nhất quán tốt
sự nhất quán kém
nhất quán khá kém
So sánh biến dạng cuộn bằng cách gọi dữ liệu ban đầu và so sánh nó với dữ liệu hiện tại của cùng một giai đoạn, cụ thể là A-A, B-B, C-C,
và kết quả phân tích là:
vòng bọc bình thường
biến dạng nhẹ
biến dạng vừa phải
biến dạng nghiêm trọng
10Tài liệu điện tử Word có thể được tự động tạo ra để lưu và in.
11Công cụ có thể đáp ứng đầy đủ các yêu cầu kỹ thuật của tiêu chuẩn điện DL / T911-2004 "Phân tích phản ứng tần số biến dạng cuộn bộ biến áp".
Chế độ quét:
1Phân phối quét tuyến tính
Phạm vi đo quét: (10Hz) - (10MHz) 40000 điểm quét, độ phân giải 0,25kHz, 0,5kHz và 1kHz
2Phân bố đo tần số quét phân đoạn
Phạm vi đo tần số quét:
(0,5kHz) - ((1MHz),2000 điểm quét;
(0,5kHz) - ((10kHz)
(10kHz) - ((100kHz)
(100kHz) - ((500kHz)
(500kHz) - ((1000kHz)
3Các thông số kỹ thuật khác:
| Phạm vi đo chiều rộng | (-120dB) đến (+20dB) |
| Độ chính xác đo chiều cao | 0.1dB |
| Độ chính xác tần số quét | 0.01% |
| Khống chế đầu vào tín hiệu | 1MΩ |
| Kháng tín hiệu đầu ra | 50Ω |
| Phạm vi đầu ra tín hiệu | ± 20V |
| Tỷ lệ lặp lại thử nghiệm | 990,9% |
| Kích thước thiết bị đo | (LxWxH) 300X340X120 (mm) |
| Kích thước hộp nhôm của thiết bị | (LxWxH) 310X400X330 (mm) |
| Tổng trọng lượng | 13kg |
| Nhiệt độ hoạt động | -10oC đến +40oC |
| Nhiệt độ lưu trữ | -20oC đến +70oC |
| Độ ẩm tương đối | < 90%, không ngưng tụ |
Đặc điểm sử dụng
1. Máy kiểm tra biến dạng cuộn bộ biến áp bao gồm một phần đo lường và một phần phần mềm phân tích.Phần đo được điều khiển bởi một bộ vi điều khiển tốc độ cao và bao gồm việc tạo tín hiệu và đo tín hiệuPhần đo được kết nối với máy tính bảng thông qua giao diện WIFI không dây, không cần dây và dễ sử dụng.Bluetooth không dây và giao diện USB cũng có thể được sử dụng để kết nối với máy tính bảng hoặc máy tính xách tay.
2Trong quá trình thử nghiệm, chỉ cần loại bỏ thanh bus kết nối của bộ biến áp, và tất cả các thử nghiệm có thể được hoàn thành mà không treo nắp hoặc tháo bộ biến áp.
3. Các thiết bị có một loạt các chức năng đo lường hệ thống đo lường xoá tuyến tính tần số. tần số quét đo lường xoá tuyến tính là lên đến 10MHz.Khoảng thời gian quét tần số có thể được chia thành 0.25kHz, 0.5kHz và 1kHz, cung cấp thêm phân tích về biến dạng biến áp.
4Các dụng cụ là rất thông minh, dễ sử dụng, và có nhiều chức năng như tự động điều chỉnh phạm vi và tự động điều chỉnh tần số lấy mẫu.
5. Phần mềm sử dụng nền tảng windows và tương thích với hệ thống Win98/2000/WinXP/Win7/Win8/Win10. Cung cấp cho người dùng một giao diện hiển thị thuận tiện và dễ sử dụng hơn.
6. Cung cấp phân tích so sánh các đường cong lịch sử, có thể tải nhiều đường cong lịch sử để quan sát cùng một lúc, và có thể chọn cụ thể bất kỳ đường cong nào cho phân tích ngang và dọc.Được trang bị hệ thống phân tích và chẩn đoán thông minh chuyên nghiệp, nó có thể tự động chẩn đoán tình trạng cuộn bộ biến áp, tải 6 đường cong cùng một lúc, tự động tính toán các thông số liên quan của mỗi đường cong,tự động chẩn đoán biến dạng của cuộn dây, và cung cấp kết luận tham khảo để chẩn đoán.
7Các chức năng quản lý phần mềm là mạnh mẽ, xem xét đầy đủ nhu cầu sử dụng tại chỗ,và tự động tiết kiệm các thông số điều kiện môi trường để cung cấp một cơ sở để chẩn đoán biến dạng cuộn bộ biến ápDữ liệu đo được lưu tự động và có chức năng in màu để tạo điều kiện cho người dùng tạo báo cáo thử nghiệm.
8Phần mềm có các tính năng nhân bản rõ ràng. Hầu hết các điều kiện đo là tùy chọn. Các thông số chi tiết của bộ biến áp có thể được lưu để tham khảo chẩn đoán,và không cần phải nhập chúng tại chỗThông tin có thể được thêm vào và sửa đổi sau đó, làm cho nó thuận tiện hơn để sử dụng.
9Sau khi các tín hiệu đầu vào và đầu ra được kết nối và các thông số điều kiện được thiết lập, tất cả các công việc đo lường có thể được hoàn thành.và đường cong hình dạng sóng lịch sử có thể được mở trong quá trình đo lường bất cứ lúc nào để so sánh và quan sát và để dừng đo lường.
10Thời gian đo của mỗi giai đoạn là dưới 60 giây và tổng thời gian cần thiết để đo biến dạng cuộn của một biến áp công suất với cao,vòng bọc trung bình hoặc thấp (không giới hạn về dung lượng và mức điện áp) không quá 10 phút.
