| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO，CE |
| Số mô hình: | XHBX1501 |
The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.
Sau khi biến áp được thiết kế và sản xuất, cuộn dây và cấu trúc bên trong của nó được xác định.nếu mức điện áp giống nhau và phương pháp cuộn giống nhau, các thông số tương ứng (Ci, Li) của mỗi cuộn dây nên được chắc chắn.và phổ tần số giữa các cuộn ba pha tương ứng là tương đương.
Nếu bộ biến áp có mạch ngắn giữa các vòng quay hoặc giai đoạn trong quá trình thử nghiệm, hoặc va chạm trong quá trình vận chuyển, dẫn đến dịch chuyển tương đối các cuộn dây,và biến dạng cuộn dây do căng điện từ dưới mạch ngắn và các điều kiện lỗi trong quá trình hoạt động, các thông số phân phối của các vòng cuộn biến áp sẽ bị ảnh hưởng. thay đổi xảy ra. điều này lần lượt ảnh hưởng và thay đổi các đặc điểm khu vực tần số ban đầu của biến áp, đó là,Phản ứng tần số thay đổi chiều rộng và chuyển đổi điểm tần số cộng hưởng, v.v. Máy kiểm tra cuộn bộ biến áp được phát triển dựa trên phương pháp phân tích phản ứng là một thiết bị kiểm tra không phá hoại mới cho các lỗi bên trong biến áp.Nó phù hợp với phát hiện lỗi cấu trúc nội bộ của bộ biến áp điện 63kV ~ 500kV.
Máy kiểm tra biến dạng cuộn bộ biến áp định lượng các thay đổi phản ứng của các thông số cuộn bộ nội bộ của bộ biến áp trong các phạm vi tần số khác nhau,và sau đó xác định vòng vòng bên trong của bộ biến áp dựa trên quy mô thay đổi, kích thước và diện tích của sự thay đổi phản ứng tần số, và xu hướng của sự thay đổi phản ứng tần số.Mức độ thay đổi có thể được sử dụng để xác định liệu bộ biến áp đã bị hư hại nghiêm trọng và cần được sửa chữa dựa trên kết quả đo lường.
Đối với các bộ biến áp hoạt động, bất kể bản đồ đặc điểm vùng tần số đã được lưu trong quá khứ hay không,mức độ lỗi cũng có thể được đánh giá bằng cách so sánh sự khác biệt trong bản đồ đặc trưng giữa cuộn dây của biến áp bị lỗiTất nhiên, nếu một bộ sơ đồ đặc điểm cuộn ban đầu của bộ biến áp được bảo tồn,sẽ dễ dàng hơn để cung cấp một cơ sở chính xác và mạnh mẽ hơn cho tình trạng hoạt động của bộ biến áp, phân tích và bảo trì sau tai nạn.
Phiên bản tiếng Anh có sẵn, chào đón bạn liên hệ với chúng tôi để biết thêm thông tin
1. Các điều khiển thu thập áp dụng tốc độ cao và tích hợp cao vi xử lý.
2. Giao diện USB để liên lạc giữa máy tính xách tay và thiết bị.
3. Giao diện Bluetooth không dây hoặc giao diện WIFI không dây có thể được sử dụng để giao tiếp giữa máy tính xách tay và dụng cụ.Giao diện WIFI không dây có thể dễ dàng được sử dụng trên máy tính bảng và điện thoại thông minh.
4. Các động cơ phần cứng áp dụng DDS chuyên dụng kỹ thuật quét tốc độ cao kỹ thuật số. Thông qua thử nghiệm, lỗi như xoắn, nhồi nhét, di chuyển, nghiêng, biến dạng mạch ngắn giữa xoay,và mạch ngắn liên lạc giữa các giai đoạn có thể được chẩn đoán chính xác thông qua thử nghiệm.
5. Lưu lượng mẫu A / D 16 bit hai kênh tốc độ cao (kiểm tra tại chỗ thay đổi bộ thay đổi vòi và đường cong hình sóng thay đổi đáng kể).
6Độ phình đầu ra tín hiệu được điều chỉnh bằng phần mềm, giá trị đỉnh độ phình tối đa là ± 10V.
7Máy tính tự động phân tích kết quả kiểm tra và tạo ra một tài liệu điện tử (Word).
8Các dụng cụ có chức năng hệ thống đo lường kép của đo lường tần số xoay tuyến tính và đo lường tần số xoay phân đoạn,và tương thích với các chế độ đo của hai trường kỹ thuật trong nước hiện tại.
9Các đặc điểm tần số âm thanh phù hợp với các thông số kỹ thuật quốc gia cho các bộ kiểm tra đặc điểm tần số âm thanh.trình độ tuyến tính và trình độ logaritmDo đó, đường cong in có thể là đường cong tốt nghiệp tuyến tính hoặc đường cong tốt nghiệp logarithmic. Người dùng có thể chọn theo nhu cầu thực tế.
10Hệ thống phân tích dữ liệu tự động
Xét ngang so sánh sự tương đồng cuộn giữa ba giai đoạn A, B và C.
Kết quả phân tích là:
Sự nhất quán rất tốt.
Sự nhất quán tốt
Sự nhất quán kém
Sự nhất quán rất kém,
So sánh dọc A-A, B-B, C-C lấy dữ liệu ban đầu và dữ liệu hiện tại trong cùng một giai đoạn để so sánh biến dạng cuộn dây.
Kết quả phân tích là:
Vòng tròn bình thường
Biến dạng nhẹ
Biến dạng trung bình
Sự biến dạng nghiêm trọng
11Các tài liệu điện tử Word có thể được tự động tạo để lưu và in.
12Công cụ này hoàn toàn đáp ứng các điều kiện kỹ thuật của tiêu chuẩn công suất DL/T911-2016 "Phương pháp phân tích phản ứng tần số của biến dạng cuộn bộ biến áp công suất".
| Phạm vi đo chiều rộng | (-120dB) đến (+20dB) |
| Độ chính xác đo chiều cao | 0.1dB |
| Độ chính xác tần số quét | 0.005% |
| Khống chế đầu vào tín hiệu | 1MΩ |
| Kháng tín hiệu đầu ra | 50Ω |
| Phạm vi đầu ra tín hiệu | ±20V |
| Tỷ lệ lặp lại thử nghiệm cùng pha | 990,9% |
| Kích thước thiết bị đo | 370X300X170 (mm) |
| Tổng trọng lượng | 13kg |
| Nhiệt độ hoạt động | -10oC đến +40oC |
| Nhiệt độ lưu trữ | -20oC đến +70oC |
| Độ ẩm tương đối | < 90%, không ngưng tụ |

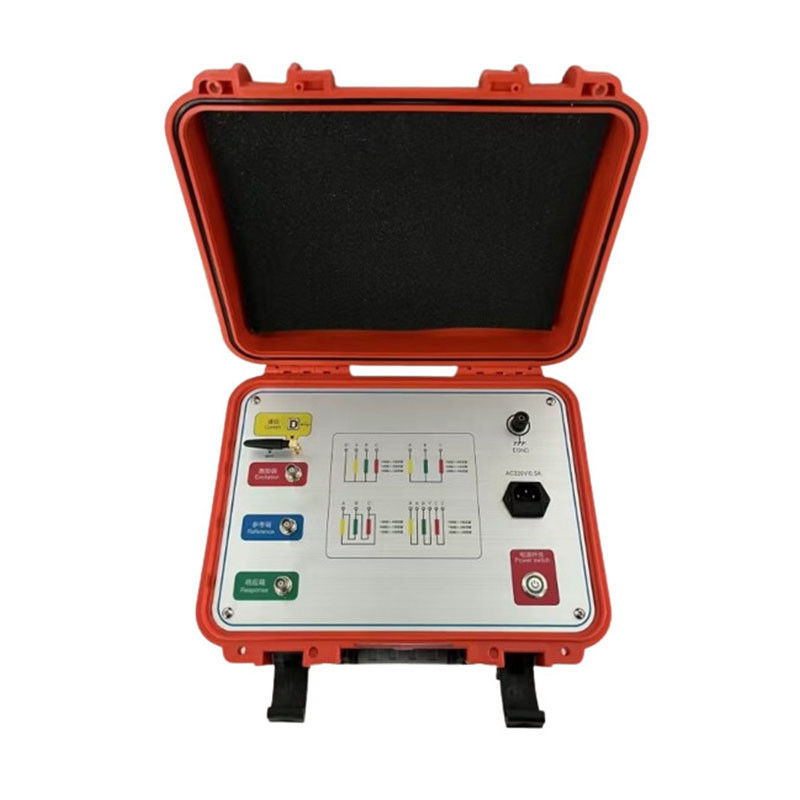

1. Máy kiểm tra biến dạng cuộn bộ biến áp bao gồm một phần đo lường và một phần phần mềm phân tích.Phần đo được điều khiển bởi một bộ vi điều khiển tốc độ cao và bao gồm việc tạo tín hiệu và đo tín hiệuPhần đo được kết nối với máy tính bảng thông qua giao diện WIFI không dây, không cần dây và dễ sử dụng.Bluetooth không dây và giao diện USB cũng có thể được sử dụng để kết nối với máy tính bảng hoặc máy tính xách tay.
2Trong quá trình thử nghiệm, chỉ cần loại bỏ thanh bus kết nối của bộ biến áp, và tất cả các thử nghiệm có thể được hoàn thành mà không treo nắp hoặc tháo bộ biến áp.
3. Các thiết bị có một loạt các chức năng đo lường hệ thống đo lường xoá tuyến tính tần số. tần số quét đo lường xoá tuyến tính là lên đến 10MHz.Khoảng thời gian quét tần số có thể được chia thành 0.25kHz, 0.5kHz và 1kHz, cung cấp thêm phân tích về biến dạng biến áp.
4Các dụng cụ là rất thông minh, dễ sử dụng, và có nhiều chức năng như tự động điều chỉnh phạm vi và tự động điều chỉnh tần số lấy mẫu.
5. Phần mềm sử dụng nền tảng windows và tương thích với hệ thống Win98/2000/WinXP/Win7/Win8/Win10. Cung cấp cho người dùng một giao diện hiển thị thuận tiện và dễ sử dụng hơn.
6. Cung cấp phân tích so sánh các đường cong lịch sử, có thể tải nhiều đường cong lịch sử để quan sát cùng một lúc, và có thể chọn cụ thể bất kỳ đường cong nào cho phân tích ngang và dọc.Được trang bị hệ thống phân tích và chẩn đoán thông minh chuyên nghiệp, nó có thể tự động chẩn đoán tình trạng cuộn bộ biến áp, tải 6 đường cong cùng một lúc, tự động tính toán các thông số liên quan của mỗi đường cong,tự động chẩn đoán biến dạng của cuộn dây, và cung cấp các kết luận tham khảo để chẩn đoán.
7Các chức năng quản lý phần mềm là mạnh mẽ, xem xét đầy đủ nhu cầu sử dụng tại chỗ,và tự động tiết kiệm các thông số điều kiện môi trường để cung cấp một cơ sở để chẩn đoán biến dạng cuộn bộ biến ápDữ liệu đo được lưu tự động và có chức năng in màu để tạo điều kiện cho người dùng tạo báo cáo thử nghiệm.
8Phần mềm có các tính năng nhân bản rõ ràng. Hầu hết các điều kiện đo là tùy chọn. Các thông số chi tiết của bộ biến áp có thể được lưu để tham khảo chẩn đoán,và không cần phải nhập chúng tại chỗThông tin có thể được thêm vào và sửa đổi sau đó, làm cho nó thuận tiện hơn để sử dụng.
9Sau khi các tín hiệu đầu vào và đầu ra được kết nối và các thông số điều kiện được thiết lập, tất cả các công việc đo lường có thể được hoàn thành.và đường cong hình dạng sóng lịch sử có thể được mở trong quá trình đo lường bất cứ lúc nào để so sánh và quan sát và để dừng đo lường.
10Thời gian đo của mỗi giai đoạn là dưới 60 giây và tổng thời gian cần thiết để đo biến dạng cuộn của một biến áp công suất với cao,vòng bọc trung bình hoặc thấp (không giới hạn về dung lượng và mức điện áp) không quá 10 phút.
11Khi đo bộ biến áp, nhân viên dây cáp có thể đặt đầu vào tín hiệu và đầu ra dẫn tùy ý mà không ảnh hưởng đến kết quả đo.Các nhân viên dây chuyền có thể ở lại trên bể biến áp mà không xuống, làm giảm cường độ lao động.
