| Nguồn gốc: | Xi'an, Shaanxi, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |
| Model Number: | XHHD523L |
Được thiết kế cho:Người quản lý tài sản truyền tải, nhà thầu EPC, kỹ sư hệ thống cáp HV, chuyên gia hộp liên kết chéo
Giá trị cốt lõi:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
Trên các cáp điện áp cao lõi đơn 110kV trở lên, vỏ kim loại hoạt động như một tấm chắn điện tĩnh và đường quay dòng lỗi.Các lớp vỏ này được cấu hình theo các sắp xếp liên kết chéo thông qua các hộp liên kết theo khoảng thời gian đều đặn dọc theo tuyến đường cáp, thường là mỗi 500-1000 mét cho một chu kỳ chuyển đổi đầy đủMỗi hộp liên kết kết nối các vỏ ba pha theo một mô hình xoay cụ thể, với các Surge Voltage Limiters (SVLs) được cài đặt để bảo vệ cách nhiệt vỏ trong các sự kiện quá tải tạm thời.
Hệ thống kết nối chéo này đưa ra một thách thức thử nghiệm độc đáo: vỏ không phải là một dây dẫn liên tục từ đầu đến đầu,nhưng một mạng phân đoạn kết nối với nhau thông qua các hộp liên kết chôn. Một lỗi vỏ bất cứ nơi nào trong mạng lưới này ̇ cho dù trên áo khoác bên ngoài cáp, bên trong một hộp liên kết,hoặc qua một SVL có thể tạo ra kết quả thử nghiệm sai lệch khi đo từ các đầu dây cáp một mình. XHHD523L giải quyết vấn đề này bằng cách cung cấp cả khả năng chịu DC để xác định rằng một khiếm khuyết lớp phủ tồn tại,và khả năng xác định điện áp bước để xác định chính xác vị trí khuyết tật nằm trong mạng liên kết chéo.
| Hồ sơ người dùng | Một nhu cầu quan trọng được giải quyết |
|---|---|
| Người quản lý tài sản truyền tải | Quản lý danh mục đầu tư các mạch cáp 110kV-500kV trên nhiều trạm phụ. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| Các nhà thầu ủy thác EPC | Kiểm tra chuyển giao các hệ thống cáp mới lắp đặt theo GB50150-2006. The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| Kỹ sư hệ thống liên kết chéo | Chẩn đoán hộp liên kết và sự toàn vẹn SVL trên các mạch cáp đang hoạt động. Bằng cách tiêm tín hiệu thử nghiệm vào các phân đoạn vỏ cụ thể và đo phản ứng,XHHD523L giúp phân biệt giữa một lỗi áo khoác bên ngoài thực sự và SVL xuống cấp hoặc hộp liên kết bị thâm nhập nước. |
| Các nhóm EPC năng lượng tái tạo | Các trang trại năng lượng mặt trời quy mô lớn và các cáp gió ngoài khơi liên quan đến các kilômét mạch thu thập 33kV-220kV.Các lỗi vỏ được tạo ra trong quá trình đặt dây cáp hoặc lấp đầy phải được xác định và sửa chữa trước thời hạn giao dự án. Chuyển chế độ một phím của XHHD523L cho phép nhóm cho phép chuyển từ thử nghiệm chịu đựng đến vị trí lỗi mà không cần cấu hình lại thiết lập thử nghiệm. |
| Parameter | Thông số kỹ thuật |
|---|---|
| Năng lượng đầu vào | AC 220V ± 10%, 50Hz ± 2Hz |
| Điện áp đầu ra | 010 kV DC (làn sóng vuông, điều chỉnh liên tục) |
| Điện xuất | 0 ¢ 200 mA |
| Công suất sản xuất | 2 kVA |
| Phạm vi tần số | 0.2 Hz 5 Hz (có thể điều chỉnh liên tục trong chế độ định vị) |
| Cáp áp dụng | Các dây cáp điện đơn lõi và ba lõi 10kV/500kV |
| Chế độ thử nghiệm | Xác định lỗi (đường điện áp bước) / DC kháng ️ chuyển đổi một phím với các chỉ báo LED (màu đỏ = kháng, màu xanh lá cây = xác định vị trí) |
| Tiêu chuẩn phù hợp | GB50150-2006 (kiểm tra trao đổi vỏ ngoài cáp và kiểm tra phòng ngừa), yêu cầu thử nghiệm hệ thống kết nối chéo |
| Bảo vệ an toàn | Khóa bắt đầu ở vị trí không, tự động xả khi dừng (HV tự động giảm xuống không), bảo vệ quá điện / quá điện áp / quá nhiệt độ, công tắc bảo vệ quá điện với chỉ báo LED màu xanh |
| Hiển thị | Máy đo analog kép (kV voltmeter + mA ammeter) thời gian thực, đọc rõ ràng trong mọi điều kiện ánh sáng |
| Kích thước gói | 64 * 42 * 70 cm |
| Trọng lượng tổng | 48 kg |
| Thương hiệu / Nguồn gốc | XZH TEST / Xi'an, Shaanxi, Trung Quốc |
| Chứng nhận | CE, ISO |
| Kiểm soát máy thu | Chức năng |
|---|---|
| Máy đo micro-Ampere | Chỉ báo cường độ tín hiệu và cực độ hướng lệch kim xác nhận liệu người vận hành đang tiếp cận hoặc đã vượt qua điểm lỗi trong cuộc khảo sát điện áp bước |
| Nhập tín hiệu | Chấp nhận kết nối từ A-frame sub-rack (phương pháp điện áp bước) hoặc kẹp máy thu (nhận tín hiệu theo dõi cảm ứng cho bề mặt trải nhựa) |
| Không điều chỉnh | Định chuẩn đường cơ sở tham chiếu trong chế độ I (chế độ khuếch đại) để phát hiện lỗi nhất quán trong môi trường tín hiệu yếu như cáp chôn sâu hoặc điều kiện đất kháng cao |
| Điều chỉnh độ nhạy | Kiểm soát cường độ tín hiệu đầu vào tăng cho các cáp chôn sâu, giảm cho các thiết bị nông hoặc tín hiệu mạnh để duy trì khả năng đọc của máy đo |
| Chuyển chế độ (I / 0 / II) | Chế độ I:Chế độ khuếch đại cho tín hiệu yếu (hỗ trợ khung A + kẹp).Phương thức II:Chế độ trực tiếp cho tín hiệu mạnh (chỉ khung A, bỏ qua bộ khuếch đại nội bộ).0:Vị trí tắt điện |
Lợi thế của trường không có khu vực mù:Không giống như các máy tìm lỗi cáp dựa trên TDR có khu vực chết đo gần đầu cuối thử nghiệm, phương pháp điện áp bước XHHD523L có không khu vực mù. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

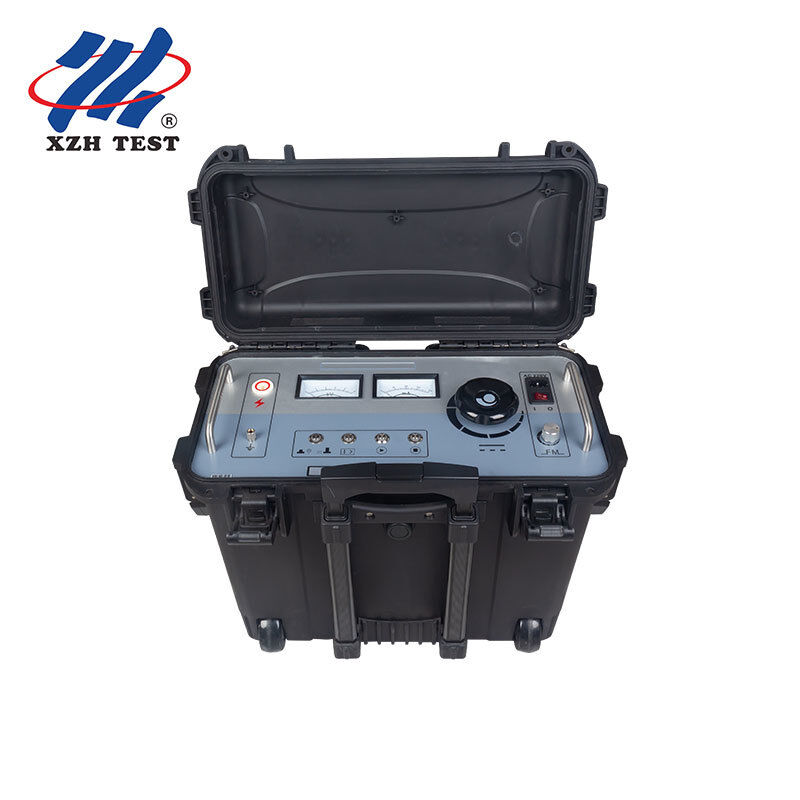

Các bảng điều khiển phía trước XHHD523L được bố trí trong một dòng chảy hoạt động từ trái sang phải, giảm thiểu lỗi của nhà khai thác trong quá trình triển khai thực địa:
Đối với một nhà quản lý tài sản truyền tải chịu trách nhiệm cho hàng chục hoặc hàng trăm km mạch cáp 110kV-500kV,Dữ liệu tình trạng lớp vỏ không chỉ là kết quả thử nghiệm, nó là chỉ số hàng đầu cho chi phí bảo trì trong tương lai. Một cáp có vỏ bị tổn thương đang đếm ngược sự ăn mòn màn hình, sự cố màn hình có thể xảy ra và mất điện buộc cuối cùng. XHHD523L cho phép một chiến lược bảo trì dựa trên tình trạng:
