Địa điểm xác định lỗi của ống dẫn điện HV dưới lòng đất

Với việc triển khai đầy đủ chuyển đổi mạng đô thị, nhiều văn phòng cung cấp điện, các bên xây dựng và thậm chí cả các đơn vị thiết kế cũng gặp phải cáp 110kV XLPE lần đầu tiên.Do hạn chế thời gian và thiếu kinh nghiệm, nhiều dây cáp không vượt qua thử nghiệm điện áp chịu đựng (10kV / 1min).

Hiện tại, hầu hết các lớp vỏ bên ngoài được làm bằng vật liệu vỏ HDPE, đã vượt qua thử nghiệm điện áp DC 25kV / 5min trong nhà máy, và dòng rò rỉ thấp đến hàng chục μA.Do đó, hầu hết các khiếm khuyết sau khi đẻ là do thiệt hại do lực bên ngoài trong khi đẻ, bao gồm việc lấp đầy đất và che phủ.nước trong hộp đặt đất; sự suy giảm của khiếm khuyết ban đầu; sự thâm nhập của độ ẩm của phần phân nhánh của dây nối đất làm giảm sức đề kháng cách điện, v.v.đôi khi vì cáp bị chôn quá sâu hoặc các điều kiện xung quanh phức tạp, vì vậy Nó rất khó để xác định vị trí, và một số khiếm khuyết không thể được giải quyết sau nhiều năm, để lại những nguy hiểm ẩn cho hoạt động.

Điện áp đầu ra của máy phát hiện lỗi lớp vỏ ngoài cáp điện áp cao là 10KV và thấp hơn,bao gồm thử nghiệm chuyển giao lớp ngoài cáp và thử nghiệm phòng ngừa phù hợp với các hệ thống kết nối chéo và vị trí lỗi của lớp ngoài của cáp.

Nhanh chóng và chính xác tìm thấy nguy hiểm ẩn của10kV-500kVcáp điện áp cao và cực cao đơn lõi và ba lõiCác lỗi nối đất lớp vỏ bên ngoài và dòng chảy rò rỉ lớnĐồng thời, nó có thể thực hiện 5kV-10kV trên polyethylene mật độ cao và polyvinyl clorua cáp vỏ bên ngoài,1 phút DC chịu được thử nghiệm điện áplà một dụng cụ đặc biệt cần thiết để bảo trì thiết bị cáp của các đơn vị điều hành cáp điện áp cao và cực cao 10kv-500kv đơn lõi và ba lõi,Các công ty kỹ thuật cáp cực cao, và các công ty kỹ thuật truyền tải và chuyển đổi điện.

Đặc điểm chính

1 với chức năng bảo vệ tự động quá điện, quá điện áp, quá nóng;

2 Nó an toàn hơn và đáng tin cậy hơn với bảo vệ khởi động bằng không;

3 Thiết kế tự xả độc đáo, miễn là đầu ra điện áp cao bị ngắt, điện áp cao sẽ là không;

4 với màn hình hiển thị đồng hồ đồng hồ dòng điện và điện áp, trực quan và rõ ràng;

5. Một phím chuyển đổi giữa chế độ định vị và chống lại chế độ điện áp, thuận tiện và nhanh chóng;

Không có điểm mù trong phạm vi thử nghiệm;

7. Độ nhạy của máy thu được điều chỉnh, thuận tiện hơn để định vị;

8 Chức năng chuyển đổi bảo vệ quá điện, chế độ điện áp chịu và chế độ định vị thuận tiện để sử dụng.

Dữ liệu kỹ thuật

1 Điện áp đầu vào: 220V (± 10%), 50Hz (± 2Hz);

2 Điện áp đầu ra: 0 ~ 10kV (làn sóng vuông) điều chỉnh;

3 Điện lượng đầu ra: 0~200mA;

4 Công suất đầu ra: 2kVA;

5 Điều chỉnh tần số: Min: 0.2Hz, Max: 5Hz (sự điều chỉnh phạm vi).

Thành phần của công cụ

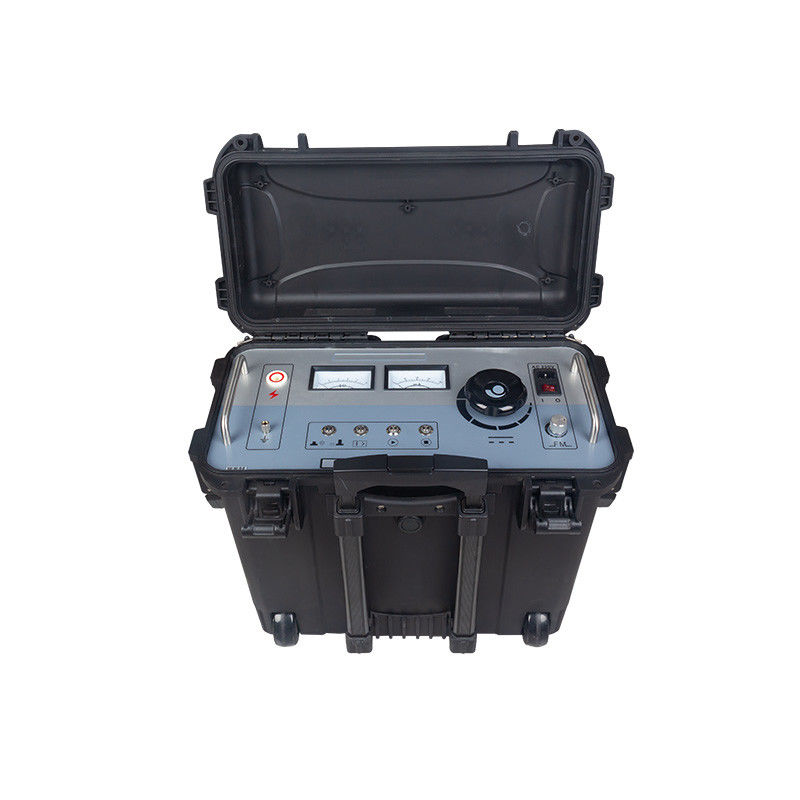

1 Máy xác định lỗi lớp vỏ ngoài của cáp: một đơn vị để xác định vị trí lỗi hoặc thử nghiệm điện áp chịu đựng;

2 Đường kết nối điện áp cao: kết nối đầu đầu ra điện áp cao của máy chủ và lõi cáp đang được thử nghiệm;

3 dây điện: dây điện hoạt động của thiết bị;

4 Máy thu: đơn vị nhận tín hiệu khi lỗi được xác định;

5 bảo hiểm: sử dụng bảo hiểm 8A, bảo hiểm dự phòng hệ thống cung cấp điện AC220V;

6 Sợi dây nối đất: dây nối đất của thiết bị;

7 Máy kẹp tiếp nhận: Máy kẹp tiếp nhận;

8 Một sub-rack: được sử dụng trong phương pháp điện áp bước.

Danh sách đóng gói

giới thiệu giao diện hoạt động

①đầu ra điện áp cao: đầu ra điện áp cao DC chuyên dụng;

②Voltmeter: điện áp đầu ra cao áp cho thấy kV meter;

③Ammeter: dòng điện đầu ra cho thấy mA meter;

④Cổng an toàn: nơi đặt an toàn của hệ thống cung cấp điện 220VAC;

⑤Cắm điện: nguồn điện hoạt động của thiết bị, cổng kết nối 220VAC;

⑥Chuyển đổi nguồn: "I gear" sử dụng nguồn điện AC220V để cung cấp năng lượng cho hệ thống; "0 gear" tắt;

⑦Điều chỉnh tần số trong chế độ định vị: điều chỉnh tần số phát ra xung trong chế độ định vị;

⑧Điều chỉnh điện áp: Sau khi khởi động thiết bị, trước tiên bạn phải xoay nút ngược chiều kim đồng hồ đến cuối.và sau đó điều chỉnh theo chiều kim đồng hồ để tăng đầu ra điện áp cao từ nhỏ đến lớn, và điều chỉnh theo chiều ngược chiều kim đồng hồ để làm cho điện áp cao đầu ra giảm từ lớn đến nhỏ;

⑨Nút dừng điện áp cao: Khi kết thúc thử nghiệm hoặc có bất thường, nhấn nút này để ngắt đầu điện áp cao, đèn điện áp cao sẽ tắt,đèn nút dừng sẽ được bật để chỉ ra rằng có đầu ra điện áp cao, và nếu nó tắt, điều đó có nghĩa là không có đầu ra điện áp cao;

⑩Nút khởi động điện áp cao: Khi đèn nút khởi động bật, điều đó có nghĩa là đầu ra điện áp ở vị trí không. Khi nút khởi động bật, nút khởi động là hợp lệ.Nếu đèn nút khởi động không bật sau khi bật công tắc nguồn, điều chỉnh nút điều chỉnh điện áp theo chiều ngược chiều kim đồng hồ cho đến khi đèn bật. Khi đèn bật, nhấn phím này để khởi động thiết bị và tạo ra đầu ra điện áp cao;

⑪Chuyển đổi bảo vệ quá điện: Khi đèn xanh bật, bảo vệ quá điện được bật, và khi đèn xanh tắt, bảo vệ quá điện được tắt.

⑫Nút chuyển đổi chức năng vị trí/đối kháng điện áp: khi đèn màu đỏ bật, đó là chức năng điện áp chống, và khi đèn màu xanh lá cây bật, đó là chức năng định vị;

⑬Cột nối đất: điểm nối đất thiết bị, bảo vệ an toàn;

1. Micro-ampere meter: chỉ ra cường độ và hướng của tín hiệu

2. Tín hiệu: Giao diện đầu vào của tín hiệu được sử dụng để kết nối khung A hoặc kẹp nhận;

3. Điều chỉnh bằng không: cơ sở tham chiếu của tín hiệu điều chỉnh trong chế độ "I"; nó không hoạt động trong chế độ "II";

4- Điều chỉnh: điều chỉnh âm thanh của tín hiệu đầu vào;

5. Chuyển số: "0" chuyển số có nghĩa là trạng thái tắt;

File "I" có thể được sử dụng trong chế độ thử điện áp bước và chế độ thử kẹp nhận;

Nó phù hợp với môi trường thử nghiệm với tín hiệu đầu vào yếu (với mạch khuếch đại bên trong);

Các thiết bị có thể được sử dụng trong chế độ thử nghiệm điện áp bước.

Nó phù hợp với môi trường thử nghiệm với tín hiệu đầu vào mạnh (không có mạch khuếch đại bên trong);

Kiểm tra tại chỗ
