| Nguồn gốc: | Tây An, Thiểm Tây, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE ISO |

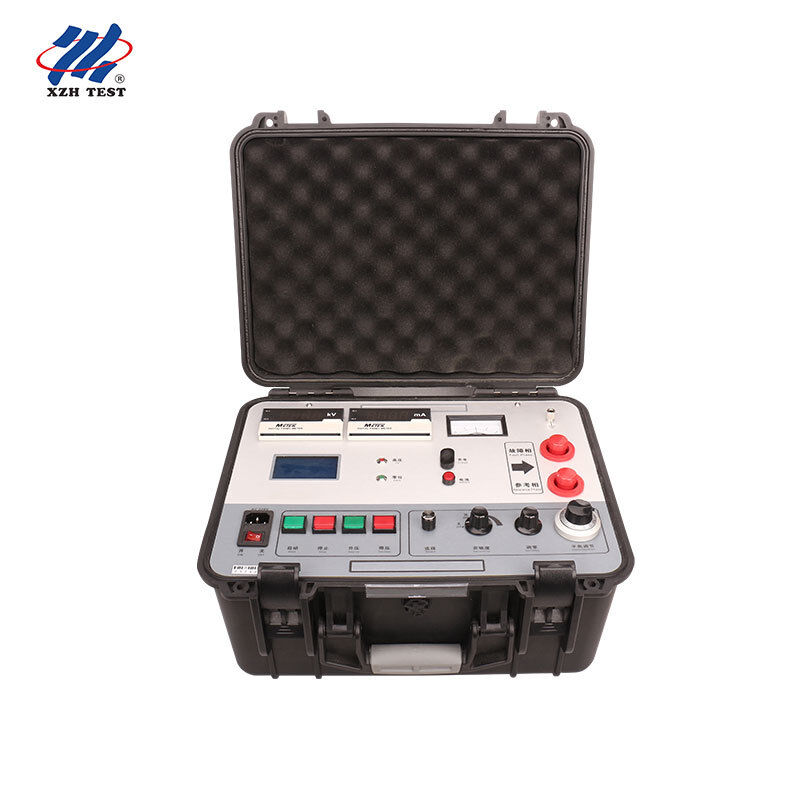

| Số mô hình: | XHHG521A |
Được thiết kế cho: Kỹ sư điều tra lỗi cáp, Đội kiểm tra tiện ích điện, Chuyên gia đấu nối cáp cao áp, Phòng thí nghiệm kiểm tra điện
Giá trị cốt lõi: Định vị sơ bộ lỗi vỏ cáp với độ chính xác cân bằng cầu — không có vùng mù, không diễn giải dạng sóng, không yêu cầu độ dài cáp tối thiểu. Nhập chiều dài cáp, nhấn kiểm tra, đọc khoảng cách lỗi.
Máy phản xạ miền thời gian (TDR) định vị lỗi cáp hoạt động bằng cách truyền một xung xuống cáp và đo thời gian để phản xạ quay trở lại từ điểm lỗi. Phương pháp này hoạt động tốt đối với các lỗi ở giữa đoạn cáp nhưng có một hạn chế cố hữu: xung truyền phải di chuyển vật lý đến lỗi và quay trở lại trước khi có thể thực hiện phép đo. Khi lỗi nằm trong phạm vi vài mét tính từ đầu kiểm tra, hoặc trên một cáp ngắn chỉ vài chục mét, xung phản xạ sẽ đến trước khi bộ thu của TDR phục hồi sau khi truyền ban đầu — tạo ra một vùng chết đo lường được gọi là "vùng mù."
XHHG521A loại bỏ hoàn toàn hạn chế này. Dựa trên nguyên lý cầu Murray — một cầu điện trở chính xác hoạt động ở điện thế cao — nó đo điện trở lỗi theo tỷ lệ với một tham chiếu đã biết, không phải thời gian di chuyển. Không có độ dài cáp tối thiểu, không có vùng mù và không có sự mơ hồ gần các đầu nối cáp.
Chiến lược tối ưu: Các đội kiểm tra có tầm nhìn xa mang theo cả hai thiết bị. Sử dụng TDR để định vị sơ bộ lần đầu các lỗi giữa đoạn trên đường cáp dài. Khi TDR hiển thị lỗi gần đầu cuối có thể xảy ra — hoặc khi kiểm tra các nhánh phân phối ngắn và các kết nối cáp — chuyển sang cầu XHHG521A để có phép đo dứt khoát, không có vùng mù.
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp không tải | ≥7.500 V DC |
| Dòng điện ngắn mạch | ≥100 mA (khuyến nghị 5–40 mA để có chỉ báo cân bằng tối ưu) |
| Độ chính xác định vị | ±(0,2%·L ±1) mét — trong đó L là tổng chiều dài cáp |
| Phương pháp kiểm tra | Phương pháp cân bằng cầu Murray với bộ khuếch đại và galvanômét có độ nhạy cao |
| Mạch đo | Đo điện trở bốn cực — loại bỏ lỗi điện trở dây dẫn và tiếp xúc |
| Vận hành | Một chạm: nhập tổng chiều dài cáp, nhấn kiểm tra, thiết bị tự động tính toán khoảng cách lỗi |
| Điều khiển điện áp | Bộ điều chỉnh điện áp điện tử với máy biến áp loại R — tăng/giảm bằng nút bấm, đầu ra có thể điều chỉnh |
| Nguồn điện | AC 220V ±10%, 50Hz ±1Hz; pin tích hợp 8,4V cho sử dụng tại hiện trường |
| Cáp cao áp | Cáp cao su hai lõi chuyên dụng — kết nối cân bằng chuyên dụng |
| Thiết kế an toàn | Toàn bộ bảng điều khiển ở điện thế thấp; nguồn cao áp và cầu tích hợp trong vỏ bảo vệ cách điện; bảo vệ vị trí không |
| Trọng lượng tịnh | 25 kg — có thể mang theo trong một hộp bảo vệ |
| Thương hiệu / Xuất xứ | XZH TEST / Tây An, Thiểm Tây, Trung Quốc |
| Chứng nhận | CE, ISO |
| Kịch bản | Tại sao XHHG521A |
|---|---|
| Các đoạn cáp ngắn | Các nhánh phân phối, kết nối trạm biến áp và các đoạn cáp dưới 100m — nơi vùng mù TDR che khuất phản xạ lỗi. Phương pháp cầu không có độ dài tối thiểu. |
| Lỗi gần đầu cuối | Các lỗi trong vài mét đầu tiên của đầu cuối kiểm tra — xung TDR chưa di chuyển đủ xa để tạo ra phản xạ có thể phân biệt được. Phép đo cầu không phụ thuộc vào khoảng cách. |
| Khuyết tật vỏ ngoài | Rò rỉ vỏ HDPE ra đất trên cáp một lõi 10kV–500kV. Đầu ra 7500V xuyên qua đường rò rỉ điện trở cao để cân bằng cầu ổn định. |
| Lỗi dây dẫn điện trở thấp | Lỗi pha-pha hoặc pha-đất có điện trở dưới vài kΩ — phương pháp cầu cung cấp độ chính xác cao nhất trên các đường dẫn điện trở thấp. |
| Không có chuyên môn về dạng sóng | Diễn giải dạng sóng TDR đòi hỏi đào tạo và kinh nghiệm. Cân bằng cầu là khách quan — cân bằng galvanômét, đọc kết quả. Thời gian đào tạo: vài phút, không phải vài ngày. |
