| Place of Origin: | Xi'an, Shaanxi, China |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE/ISO |
| Model Number: | XHHD523L |
Được thiết kế cho:Đội điều hành cáp HV, phòng bảo trì cáp tiện ích, nhà thầu kỹ thuật cáp, nhân viên thử nghiệm trạm phụ
Giá trị cốt lõi:Khám phá, xác định và xác minh các lỗi cách nhiệt lớp vỏ bên ngoài trên cáp điện đơn lõi và ba lõi 10kV đến 500kV bằng cách sử dụng xác định điện áp bước và thử nghiệm chịu DC trong một thiết bị di động.
Trên các cáp điện cao cấp XLPE có cường độ 110kV trở lên, vỏ bên ngoài là tuyến phòng thủ đầu tiên.Được sản xuất từ vật liệu HDPE và được thử nghiệm tại nhà máy ở DC 25kV/5min với dòng rò rỉ thấp đến hàng chục microampNhưng một khi dây cáp được đặt trong đất, thực tế đặt ra trong thiệt hại backfill trong quá trình lắp đặt, xâm nhập mối sau nhiều năm hoạt động,nước xâm nhập vào các hộp đặt đất, và căng thẳng cơ học tại các khớp phân ba dần dần làm suy giảm tính toàn vẹn của lớp phủ.
Khi vỏ bị hỏng, màn hình kim loại bị phơi nhiễm với độ ẩm mặt đất, bắt đầu ăn mòn và cuối cùng màn hình bị hỏng.Các phương pháp định vị lỗi truyền thống thiết kế cho các lỗi dẫn đường đến dẫn đường hoặc dẫn đường đến mặt đất không thể phát hiện đáng tin cậy các lỗi nàyXHHD523L được xây dựng đặc biệt để lấp đầy khoảng trống này, cung cấp xung điện áp cao được kiểm soát đến lớp vỏ và xác định chính xác điểm rò rỉ bằng phương pháp điện áp bước.
| Hồ sơ người dùng | Kịch bản ứng dụng |
|---|---|
| Kỹ sư đưa cáp HV vào hoạt động | Kiểm tra tính toàn vẹn của lớp phủ sau khi lắp đặt trước khi cấp năng lượng cho các mạch cáp 110kV-500kV mới. GB50150-2006 yêu cầu thử nghiệm chịu đựng DC của lớp phủ bên ngoài trước khi chấp nhận giao hàng. |
| Đội bảo trì cáp tiện ích | Kiểm tra phòng ngừa hàng năm của các lớp phủ cáp đang sử dụng. phát hiện sớm các khiếm khuyết bắt đầu trước khi chúng leo thang thành sự cố màn hình và ngắt buộc. |
| Các chuyên gia điều tra lỗi | Tìm các lỗ hổng mặt đất trên các dây cáp chôn vùi nơi mà khuyết tật có thể được nhiều năm tuổi, chôn sâu,hoặc được bao quanh bởi các điều kiện đất phức tạp. |
| Các nhà thầu xây dựng và lắp đặt | Kiểm tra tình trạng vỏ ngay sau khi đặt cáp và trước khi đổ lại, khi bất kỳ thiệt hại cài đặt nào vẫn có thể sửa chữa. |
Tại sao điều này quan trọng trong lĩnh vực này:Một kỹ sư điều hành hoàn thành thử nghiệm chống thấm 10kV / 1 phút trên một mạch 110kV mới và dòng chảy rò rỉ tăng lên.,họ nhấn một nút để chuyển sang chế độ định vị, triển khai khung A, và xác định chính xác lỗi trong khi vẫn còn tại chỗ.
| Parameter | Thông số kỹ thuật |
|---|---|
| Năng lượng đầu vào | AC 220V ± 10%, 50Hz ± 2Hz |
| Điện áp đầu ra | 010 kV DC (làn sóng vuông, có thể điều chỉnh) |
| Điện xuất | 0 ¢ 200 mA |
| Công suất sản xuất | 2 kVA |
| Phạm vi tần số | 0.2Hz 5Hz (có thể điều chỉnh liên tục trong chế độ định vị) |
| Phạm vi cáp áp dụng | Cáp điện HV/EHV đơn lõi và ba lõi 10kV/500kV |
| Phù hợp tiêu chuẩn thử nghiệm | GB50150-2006 (kiểm tra chuyển giao vỏ ngoài cáp và kiểm tra phòng ngừa), kiểm tra hệ thống kết nối chéo |
| Bảo vệ an toàn | Khóa bắt đầu ở vị trí không, xả tự động khi dừng (HV giảm xuống không khi cắt đầu ra), công tắc bảo vệ quá điện, bảo vệ quá điện áp, bảo vệ quá nhiệt |
| Hiển thị | Máy đo analog kép ‡ kV voltmeter + mA ammeter, giám sát thời gian thực trực quan |
| Chế độ hoạt động | Định vị lỗi (điều điện áp bước) / DC chống lại (một phím chuyển đổi với các chỉ báo chế độ LED) |
| Kích thước gói | 64 × 42 × 70 cm |
| Trọng lượng tổng | 48 kg |
| Thương hiệu / Nguồn gốc | XZH TEST / Xi'an, Shaanxi, Trung Quốc |
| Chứng nhận | CE |
XHHD523L bao gồm một đơn vị thu riêng được thiết kế cho hai phương pháp phát hiện:
Phương pháp điện áp bước (A-Frame)Các A-khung sub-rack được triển khai dọc theo tuyến đường cáp trong khoảng thời gian đều đặn.Máy thu đo gradient điện áp giữa hai đầu dò mặt đất, thay đổi kích thước tín hiệu và độ cực khi người vận hành đi qua điểm lỗi, xác định chính xác khiếm khuyết lớp phủ trong bán kính dưới một mét ở bề mặt.
Phương pháp kẹp máy thuĐể theo dõi tuyến đường cáp và xác định trước lỗi lớp vỏ trong các khu vực mà việc chèn đầu dò mặt đất là không thực tế (bề mặt sỏi, địa hình đá), kẹp thu nối cảm ứng với cáp,phát hiện sự thay đổi cường độ tín hiệu cho thấy vùng lỗi.
| Kiểm soát máy thu | Chức năng |
|---|---|
| Máy đo micro-Ampere | Chỉ báo cường độ tín hiệu và cực độ hướng lệch kim xác nhận tiếp cận hoặc vượt qua điểm lỗi |
| Nhập tín hiệu | Cổng kết nối cho khung A hoặc kẹp máy thu |
| Không điều chỉnh | Chuẩn đoán đường chuẩn tham chiếu trong chế độ I (chế độ khuếch đại cho tín hiệu yếu) |
| Nút điều chỉnh | Kiểm soát âm thanh tín hiệu đầu vào tăng độ nhạy cho các cáp chôn sâu, giảm cho các thiết bị nông |
| Chuyển đổi chế độ | Chế độ I:Chế độ khuếch đại cho môi trường tín hiệu yếu (A-frame + kẹp).Phương thức II:Chế độ trực tiếp cho môi trường tín hiệu mạnh (chỉ A-frame, không có bộ khuếch đại nội bộ).0:Tắt điện. |
| Thành phần | Mô tả |
|---|---|

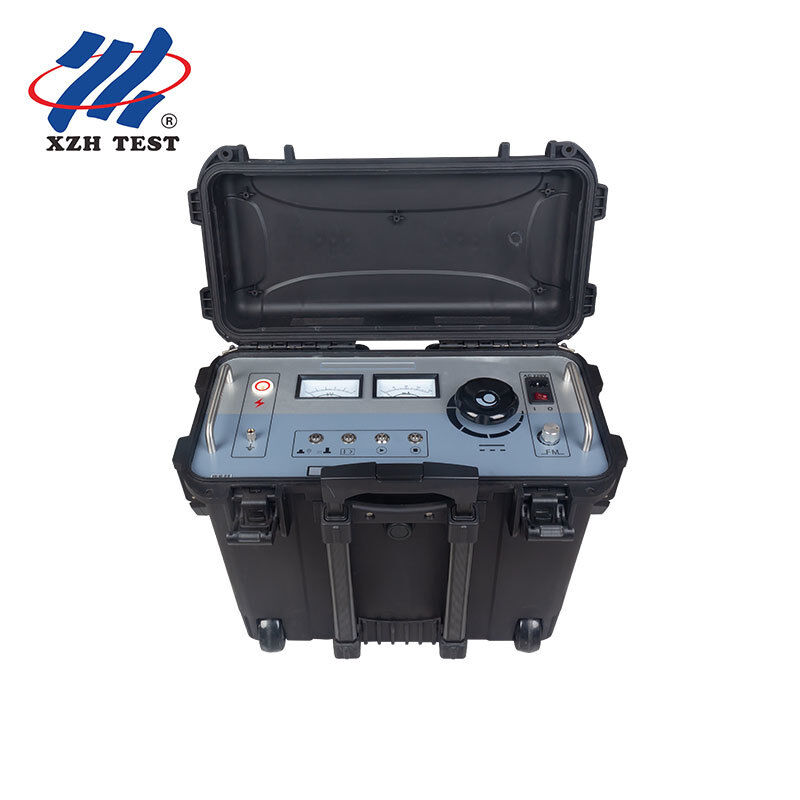

| Đơn vị chính (định vị lỗi vỏ) | Công cụ chủ với máy phát sóng vuông 0-10kV, bộ chọn hai chế độ, đồng hồ hai và hệ thống an toàn |
| Cáp kết nối điện áp cao | Kết nối đầu cuối đầu ra HV của đơn vị chính với vỏ cáp đang được thử nghiệm |
| Đơn vị thu | Máy thu cầm tay với máy đo micro-ampere, điều chỉnh độ nhạy và hoạt động hai chế độ (I/II) |
| Thang phụ khung A | Đối với phương pháp áp suất bước xác định lỗi 2 đầu dò đất với khoảng cách hiệu chuẩn |
| Máy kẹp thu | Máy kẹp cảm ứng để theo dõi cáp và đặt trước vùng lỗi trên bề mặt trải nhựa |
| Đường dây điện | AC 220V cáp điện thiết bị |
| Sợi dây đất | Kết nối đất an toàn thiết bị |
| Chất bảo hiểm dự phòng | 8A bộ an toàn dự phòng cho mạch đầu vào AC |
