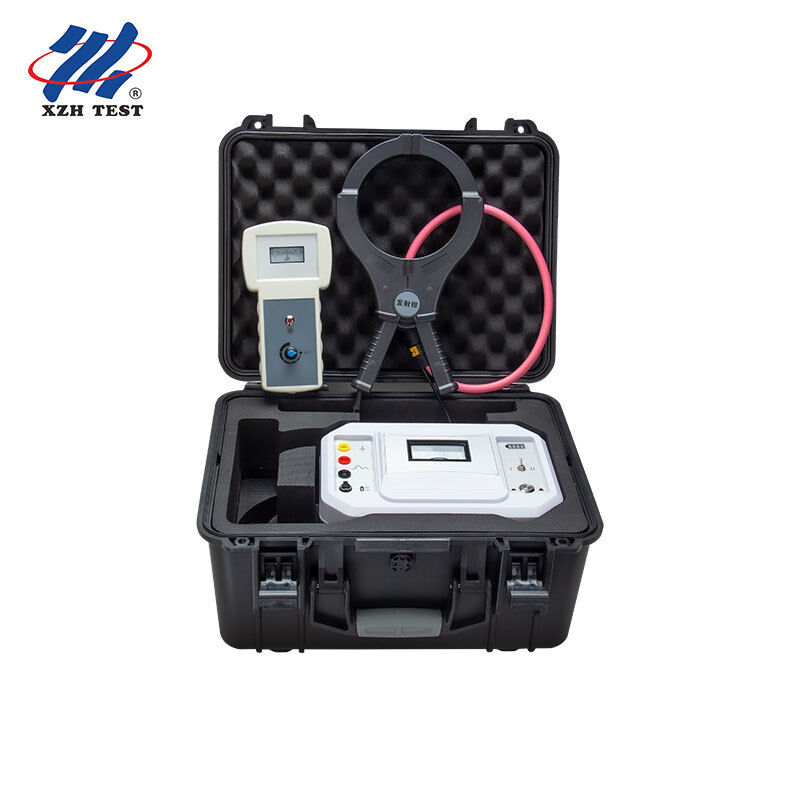

Bộ nhận diện cáp Máy kiểm tra nhận diện cáp trực tiếp không có điện Tín hiệu xung 800Hz| XHSB505B

Bộ nhận dạng cáp được thiết kế đặc biệt dành cho các kỹ sư cáp điện và công nhân ngành điện để giải quyết các vấn đề nhận dạng cáp. Nguyên lý làm việc của nó là máy phát phát ra các tín hiệu xung đều đặn áp vào cáp cần nhận dạng, tạo ra các tín hiệu cảm ứng phù hợp với tín hiệu được truyền dọc theo cáp. Kẹp thu và máy thu chuyển đổi, phát hiện và xác định tín hiệu, đồng thời bằng cách quan sát biên độ, số xung và cực tính hiển thị trên máy thu, cáp mục tiêu có thể được xác định giữa nhiều cáp trong rãnh. Sản phẩm này có cả chức năng nhận dạng cáp đang mang điện và chức năng nhận dạng cáp đã ngắt điện, đáp ứng nhiều nhu cầu nhận dạng cáp tại các công trường xây dựng điện. Nó bao gồm một máy phát, kẹp truyền, máy thu và kẹp thu linh hoạt.

Nhận dạng cáp trực tiếp và nhận dạng cáp đã ngắt điện trong một thiết bị, đáp ứng nhiều yêu cầu tại địa điểm.

Máy phát phát ra tín hiệu xung 800Hz với mức I (145V) và mức II (240V) có thể lựa chọn và dòng điện đầu ra 0 ~ 10A.

Tích hợp pin lithium có thể sạc lại dung lượng lớn (12.6V 5200mAh) với hơn 4 giờ làm việc liên tục, bảo vệ ngắn mạch, bảo vệ quá nhiệt và chỉ báo mức pin.

Thiết kế vỏ ABS di động; con trỏ ampe kế dao động đều đặn và đèn nguồn nhấp nháy linh hoạt khi truyền tín hiệu.

Kẹp truyền tín hiệu cặp mở hàm φ105mm đến cáp mục tiêu kèm theo chỉ báo hướng; kẹp nhận linh hoạt (cuộn Rogowski) với đường kính trong khoảng 200mm phù hợp với cáp dày hoặc dây dẫn không đều.

Bộ thu có màn hình LCD màu 3,2 inch, bộ vi xử lý tốc độ cao và thuật toán chính xác, hiển thị biên độ tín hiệu, số xung, cực tính và kết quả phát hiện theo thời gian thực.

Chức năng hiệu chỉnh tín hiệu: khi biên độ, số xung và cực tính đều khớp, thanh trạng thái hiển thị "Cáp đích"; nếu không thì "Cáp không mục tiêu".

Điều chỉnh mức tăng 1 ~ 8, đo không tiếp xúc, an toàn và nhanh chóng.
