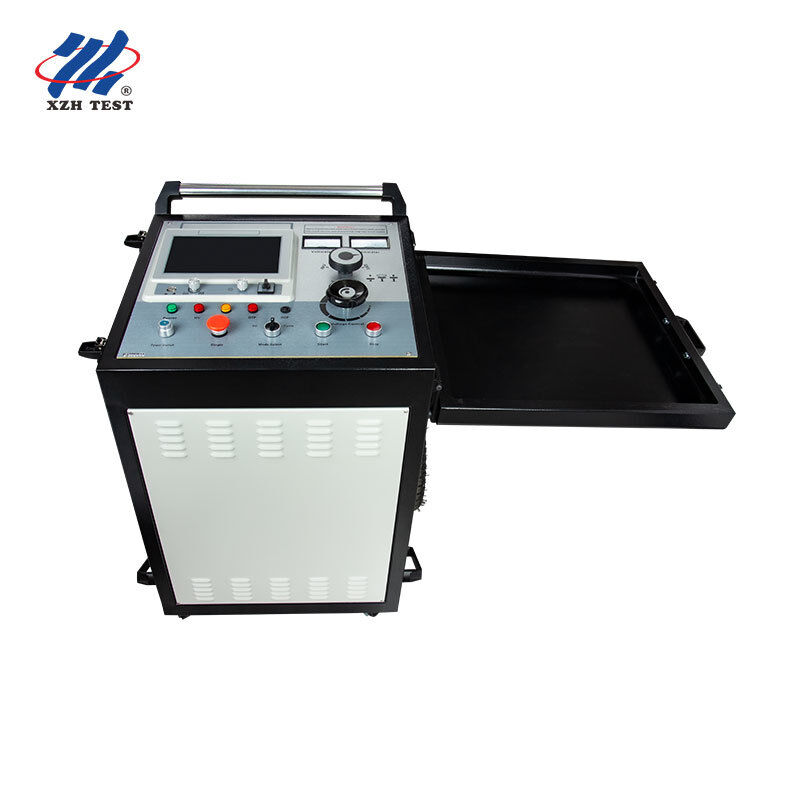

Hệ thống định vị lỗi cáp tích hợp 32kV 2048J Trolley đa xung TDR Tester cho 35kV Cable Detection XHHV535-4TSB

Mạng phân phối đô thị

Dòng công việc vị trí lỗi hoàn chỉnh cho các cáp ngầm 35kV trở xuống:chẩn đoán lỗi thông qua megaohmmeter tích hợp → vị trí trước với TDR đa xung → xác định chính xác với đồng bộ hóa âm thanh-nam châmTất cả từ một hệ thống xe điện.

Các nhà máy công nghiệp và các trạm phụ

DC chịu được thử nghiệm điện áp của bộ biến đổi, thiết bị chuyển mạch và cáp trong khi đưa vào sử dụng, cộng với phản ứng lỗi nhanh khi các bộ cấp năng quan trọng cho sản xuất bị ngắt.Thiết kế xe đẩy cho phép di chuyển nhanh chóng giữa các phòng chuyển đổi.

Hệ thống đường sắt và tàu điện ngầm

Vị trí lỗi trên tín hiệu và cáp điện kéo dọc theo hành lang đường sắt.trong khi bộ kiểm tra TDR chạy bằng pin hoạt động khi không có nguồn điện biến đổi.

Các nhà cung cấp dịch vụ kiểm tra bên thứ ba

Hệ thống tất cả trong một bao gồm 90% các cuộc gọi dịch vụ thực địa. xung điện áp thấp để kiểm tra nhanh, xung nhiều lần 8 lần cho các lỗi kháng cao phức tạp, và lưu trữ hình sóng toàn diện để báo cáo khách hàng.

Hỏi: Điều gì làm cho XHHV535-4TSB khác với một máy phát sóng HV độc lập?

4TSB là một hệ thống định vị lỗi cáp hoàn chỉnh kết hợp một bộ kiểm tra TDR màn hình cảm ứng 10,1 inch với công nghệ đa xung và một máy phát xung 32kV/2048J HV trên một xe tải duy nhất.Không giống như các máy phát điện độc lập, nó xử lý toàn bộ luồng công việc ¢ từ chẩn đoán lỗi (được tích hợp trong megohmmeter) thông qua vị trí trước (TDR) để xác định chính xác ¢ mà không cần các dụng cụ riêng biệt hoặc các bộ ghép bên ngoài.

Hỏi: Khi nào tôi nên sử dụng phương pháp nhiều xung thay vì flashover điện áp cao tiêu chuẩn?

Phương pháp nhiều xung 8 lần được khuyến cáo cho các lỗi kháng cự cao và flashover nơi flashover HV truyền thống tạo ra các hình dạng sóng dao động cosine phức tạp khó giải thích.Multi-pulse kéo dài thời gian cung tại điểm lỗi và bắt 8 bộ hình dạng sóng đồng thời, cung cấp một tiếng vang giống như mạch ngắn để đo khoảng cách rõ ràng.

Hỏi: Máy kiểm tra TDR có thể hoạt động độc lập với máy phát điện HV không?

Vâng. Máy kiểm tra lỗi cáp TDR có pin lithium tích hợp 10,4Ah cung cấp 5 giờ hoạt động độc lập. Nó có thể được sử dụng độc lập để kiểm tra xung điện áp thấp, đo chiều dài cáp,hiệu chuẩn tốc độ sóng, và thử nghiệm kháng cách nhiệt (chức năng megohmmeter) mà không cần bật máy phát điện HV.

Hỏi: Làm thế nào tôi chọn mức điện áp / tụ điện phù hợp cho cáp của tôi?

Chọn dựa trên điện áp định giá của cáp và loại lỗi: 8kV/64μF cho các cáp điện áp thấp và các lỗi điện trở thấp đòi hỏi dòng điện cao; 16kV/16μF cho các cáp điện áp trung bình và các lỗi rò rỉ chung;32kV/4μF cho các cáp 35kV và các lỗi flashover kháng cao cần điện áp phá vỡ tối đa. Chuyển đổi ba giai đoạn được thực hiện thông qua một nút quay duy nhất trước khi bật điện.

Q: Bảo hành và hỗ trợ sau bán hàng là gì?

Bảo hành tiêu chuẩn là 12 tháng kể từ khi giao hàng bao gồm các khiếm khuyết sản xuất, với các dịch vụ hỗ trợ kỹ thuật và bảo trì suốt đời.Chúng tôi cung cấp chẩn đoán từ xa., cung cấp phụ tùng thay thế, và tùy chọn đưa vào hoạt động tại chỗ và đào tạo người vận hành.

Q: Tôi có thể xuất hình sóng thử nghiệm cho báo cáo của khách hàng không?

Vâng, máy kiểm tra TDR lưu trữ các hình sóng với tên ký tự Trung Quốc trên máy. bạn có thể xuất các tập tin hình sóng, thực hiện phân tích chi tiết,tạo báo cáoĐiều này đặc biệt có giá trị cho các nhà cung cấp dịch vụ thử nghiệm cần ghi lại kết quả cho khách hàng của họ.
