Máy định vị lỗi cáp âm thanh-từ kỹ thuật số|XHDD503C+
Tổng quan sản phẩm
XHDD503C+ là máy định vị lỗi cáp chính xác sử dụng công nghệ đồng bộ âm thanh-từ để xác định vị trí lỗi chính xác trong phạm vi đo sơ bộ đã được xác định. Thiết bị thu và phân tích sự khác biệt thời gian âm thanh và từ trường được tạo ra bởi sự phóng điện va đập tại vị trí lỗi, kết hợp các nguyên lý thu rung động và cảm ứng điện từ để mang lại độ chính xác cao. Được trang bị màn hình LCD cảm ứng 1,5 inch độ sáng cao (độ phân giải 480x850, 350 nits), XHDD503C+ đảm bảo khả năng hiển thị rõ ràng ngay cả dưới ánh sáng mặt trời trực tiếp trong quá trình vận hành ngoài trời.
Thích hợp cho các lỗi điện trở thấp, ngắn mạch, hở mạch, đứt mạch, rò rỉ điện trở cao và phóng điện hồ quang trên cáp điện, cáp đồng trục và cáp điện áp thấp thuộc nhiều cấp điện áp, tiết diện và môi trường điện môi khác nhau. Tuân thủ các tiêu chuẩn DL/T 849.2-2019 và GB/T 18268.1.
Tính năng chính
Định vị đồng bộ âm thanh-từ với tính toán chênh lệch thời gian tự động
Màn hình LCD cảm ứng 1,5 inch độ sáng cao (480x850, 350 nits) — hiển thị rõ dưới ánh sáng mặt trời
Điều chỉnh độ lợi/ngưỡng kích hoạt tự động và thủ công cho cả kênh âm thanh và từ trường
Bốn chế độ lọc có thể lựa chọn: Toàn dải, Thông dải, Thông thấp và Thông cao
Giảm tiếng ồn nền BNR và giảm tiếng ồn im lặng cho môi trường thực địa đầy thách thức
Lọc chồng bậc năm để tăng cường độ rõ nét của tín hiệu
Chỉ báo sai lệch đường đi với lời nhắc đến gần điểm lỗi
Đầu dò cố định kỹ thuật số có độ nhạy cao, chống nhiễu
Cảm biến tín hiệu cách ly vật lý đa lớp với xếp hạng chống nước IP65
Pin lithium dung lượng cao tích hợp với thời gian chờ hơn 8 giờ và bộ sạc nhanh
Thiết kế nhỏ gọn và nhẹ — đơn vị chính 0,82 kg, đầu dò 2,2 kg
Thông số kỹ thuật
| Phương pháp định vị |
Đồng bộ âm thanh-từ |
| Độ chính xác phát hiện |
Định vị: ≤ 0,1 m; Đường đi: ≤ 0,5 m |
| Phạm vi phát hiện |
0,00 - 99,99 ms |
| Chế độ lọc |
Toàn dải (100Hz-1600Hz), Thông dải (200Hz-600Hz), Thông thấp (100Hz-300Hz), Thông cao (160Hz-1600Hz) |
| Phương pháp lọc |
Bộ lọc chồng bậc năm |
| Độ lợi kênh |
8 cấp (Âm thanh & Từ trường); Ngưỡng kích hoạt 0-99 cấp |
| Đầu ra âm thanh |
16 cấp độ lợi (0-112 dB), trở kháng 350Ω |
| Màn hình |
LCD cảm ứng 1,5 inch, 480x850, 350 nits |
| Xếp hạng chống nước |
IP65 (Cảm biến cách ly vật lý đa lớp) |
| Nguồn điện |
Pin 18650 3,7V 3200mAh x4 |
| Thời gian chờ |
> 8 giờ |
| Nhiệt độ hoạt động |
-25°C đến 65°C; Độ ẩm tương đối ≤ 90% |

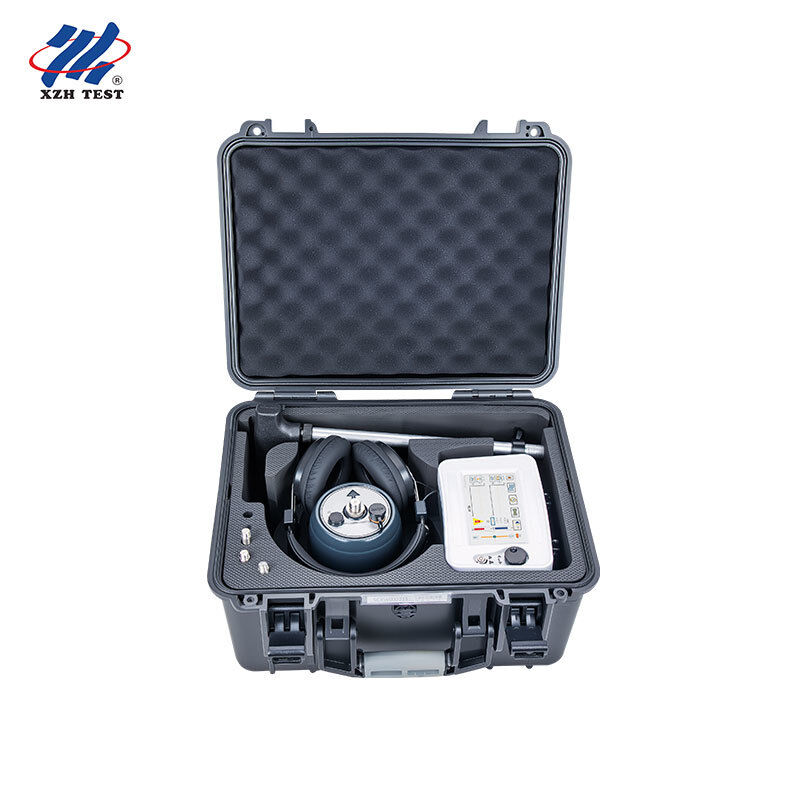

Danh sách đóng gói
|
Danh sách và sơ đồ các bộ phận của thiết bị
|
|
Tên
|
Số lượng
|
Đồ họa
|
Tên
|
Số lượng
|
Đồ họa
|
|
Máy định vị lỗi cáp
|
Câu hỏi thường gặp
|
|
Đầu dò
(Bao gồm thanh nối, chân đế, cọc tiếp đất đầu nối đầu dò và đầu nối đĩa )1
|
Câu hỏi thường gặp
|
|
|
có vỏ bọc 7 lõi1
|
Câu hỏi thường gặp
|
|
|
1
|
Câu hỏi thường gặp
|
|
|
1
|
Câu hỏi thường gặp
|
|
|
Cờ lê hoa
1
|
Câu hỏi thường gặp
|
|
Q1: Đồng bộ âm thanh-từ cải thiện độ chính xác định vị lỗi như thế nào?
Phương pháp âm thanh-từ đồng thời phát hiện tín hiệu điện từ (truyền với tốc độ gần ánh sáng) và tín hiệu âm thanh (truyền với tốc độ âm thanh qua đất). Bằng cách đo chênh lệch thời gian giữa hai tín hiệu này, thiết bị tính toán khoảng cách chính xác đến điểm lỗi với độ chính xác trong vòng 0,1 mét, loại bỏ phỏng đoán từ các phương pháp chỉ dùng âm thanh truyền thống.
Q2: Tôi nên chọn chế độ lọc nào cho các điều kiện thực địa khác nhau?
Có bốn chế độ: Toàn dải (100Hz-1600Hz) cho mục đích sử dụng chung với nhiễu tối thiểu; Thông dải (200Hz-600Hz) để loại bỏ nhiễu cân bằng; Thông thấp (100Hz-300Hz) cho đất mềm hoặc địa hình cát nơi tần số cao bị suy giảm nhanh chóng; Thông cao (160Hz-1600Hz) cho bề mặt đường nhựa cứng hoặc bê tông gần điểm lỗi nơi nhiễu nền tần số thấp chiếm ưu thế.
Q3: XHDD503C+ có thể phát hiện những loại lỗi cáp nào?
XHDD503C+ phù hợp với các lỗi điện trở thấp, lỗi ngắn mạch, lỗi hở mạch (đứt mạch), lỗi rò rỉ điện trở cao và lỗi phóng điện hồ quang trên cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn với nhiều loại vật liệu, tiết diện và môi trường điện môi khác nhau.
Q4: Xếp hạng IP65 có đủ cho môi trường ẩm ướt và bụi bẩn không?
Có. Xếp hạng IP65 có nghĩa là thiết bị hoàn toàn kín bụi và được bảo vệ chống lại tia nước áp suất thấp từ mọi hướng. Các cảm biến cách ly vật lý đa lớp cung cấp sự bảo vệ bổ sung cho các bộ phận đầu dò nhạy cảm, làm cho XHDD503C+ đáng tin cậy trong mưa, bùn, bụi xây dựng và môi trường có độ ẩm cao.
Q5: Pin kéo dài bao lâu trong quá trình sử dụng liên tục tại hiện trường?
Gói pin lithium 18650 3,7V 3200mAh tích hợp (4 cell) cung cấp thời gian chờ liên tục hơn 8 giờ. Sạc đầy mất khoảng 4 giờ với bộ sạc nhanh đi kèm. Thiết bị có thể được sử dụng khi đang sạc một phần mà không làm hỏng pin.
Q6: XHDD503C+ có thể được vận hành bởi một kỹ thuật viên duy nhất không?
Tuyệt đối có thể. Tổng trọng lượng hệ thống là 7,5 kg, trong đó đơn vị chính chỉ nặng 0,82 kg và đầu dò nặng 2,2 kg. Kích thước nhỏ gọn và giao diện màn hình cảm ứng trực quan cho phép một người vận hành có thể mang theo, thiết lập và thực hiện định vị lỗi một cách độc lập trong hầu hết các tình huống thực địa.
Q7: XHDD503C+ tuân thủ những tiêu chuẩn nào?
XHDD503C+ đáp ứng các yêu cầu định vị âm thanh-từ của DL/T 849.2-2019 (Điều kiện kỹ thuật chung cho thiết bị kiểm tra đặc biệt cho thiết bị điện — Máy định vị lỗi cáp) và GB/T 18268.1 (Yêu cầu chống nhiễu cho thiết bị kiểm tra được sử dụng tại các khu công nghiệp).
Q8: Những phụ kiện nào được bao gồm trong thiết bị?
Các phụ kiện tiêu chuẩn bao gồm đơn vị chính, đầu dò kỹ thuật số có thanh nối và chân đế ba chân, cáp tín hiệu có vỏ bọc 7 lõi, tai nghe giám sát chuyên nghiệp, bộ sạc nhanh, cờ lê đa chức năng để lắp ráp và một hộp đựng chắc chắn. Tất cả các mặt hàng được đóng gói trong hộp bảo vệ kích thước 428L x 350W x 230H mm.
Q9: XHDD503C+ có thể hoạt động với bất kỳ máy phát xung điện áp cao nào không?
XHDD503C+ tương thích với các máy phát xung điện áp cao tiêu chuẩn được sử dụng để định vị sơ bộ lỗi cáp. Nó yêu cầu chu kỳ phóng điện định kỳ 3-5 giây để đo chênh lệch thời gian âm thanh-từ tối ưu. Để có kết quả tốt nhất, hãy kết hợp với các máy định vị sơ bộ XHHD523L hoặc XHHG521A của XZH TEST để có quy trình tìm lỗi hoàn chỉnh.
Q10: Chế độ bảo hành và hỗ trợ sau bán hàng nào được cung cấp?
XZH TEST cung cấp chế độ bảo hành sản phẩm tiêu chuẩn cho các lỗi sản xuất. Hướng dẫn sử dụng tiếng Anh đầy đủ được cung cấp và hỗ trợ kỹ thuật từ xa có sẵn để hướng dẫn vận hành. Có thể sắp xếp dịch vụ lắp đặt tại chỗ và đào tạo người vận hành cho các đơn hàng số lượng lớn. Phụ tùng và phụ kiện luôn có sẵn trong kho để vận chuyển nhanh chóng.
