Cầu đốt cháy kỹ thuật số dòng cao 60kV 600mA Định vị trước sự cố cáp cho cáp tiết diện lớn| XHSC-60Q

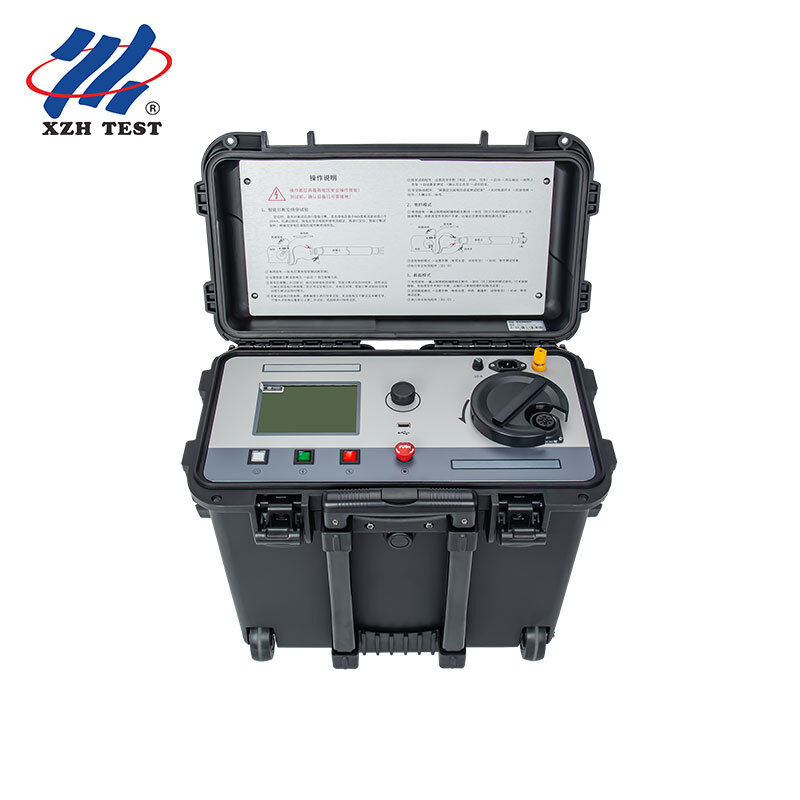

CácXHSC-60Qlà một cây cầu đốt điện kỹ thuật số dòng điện cao được thiết kế đặc biệt cho việc chuyển đổi lỗi kháng cự cao sang kháng cự thấp nhanh trên các cáp điện cao áp đường dài. With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.

Các lỗi dây cáp kháng cao, đặc biệt là trong các dây cáp dẫn dài, lớn, tạo ra một đường thoát cao.Một thiết bị đốt cháy chỉ với 100 ≈ 200mA dòng điện mạch ngắn thường đòi hỏi các chu kỳ lặp đi lặp lại để carbon hóa và ổn định kênh lỗi, và trong một số trường hợp không đạt được kháng cự đủ thấp để đo đạc cầu chính xác.tăng tốc quá trình chuyển đổi từ vòng cung kháng cao không ổn định sang đường dẫn kháng thấp ổn định.

Một khi lỗi được điều kiện, mô-đun cầu thông minh tích hợp tiếp quản.nó điều khiển đủ điện thử nghiệm thông qua lỗi kháng cự thấp bây giờ để đảm bảo sạch, các phép đo tỷ lệ lặp đi lặp lại quan trọng để đạt được độ chính xác định vị được chỉ định ± 0,2% · L + 1) m.

• Bước 1 ️ HV chịu thử:Áp dụng điện áp DC tăng dần bằng cách sử dụng chế độ đốt qua để xác minh tình trạng cách điện và xác nhận lỗi vẫn còn tồn tại
• Bước 2: Đánh cháy:Truyền 60kV / 600mA vào điểm lỗi. Kiểm tra điện áp và đồng hồ điện như lỗi carbonizes, điện áp giảm và hiện tại ổn định, cho thấy thành công chuyển đổi sang kháng thấp
• Bước 3 Ưu tiên vị trí cầu:Chuyển bộ chọn máy quay sang chế độ cầu nối. Kết nối cáp đo được bảo vệ bốn dây. Sử dụng nút mã hóa xoay trên màn hình TFT 3,5 inch để chọn cầu nối, cắt ngang,hoặc phương pháp so sánh điện áp dựa trên dữ liệu cáp có sẵn
• Bước 4: Xác định:Với lỗi được đặt trước, triển khai chỉ định âm thanh từ tính (cụ thể thiết bị) ở khoảng cách được chỉ định để xác nhận khai quật cuối cùng

• Các lỗi cách điện kháng cao trên các cáp truyền 33kV ∼ 220kV XLPE (tối đa 2500mm2 đường cắt ngang dây dẫn)
• Các lỗ hổng dây cáp giấy dầu (PILC) nơi mà sự thâm nhập của độ ẩm đã tạo ra các đường xả không ổn định, cản cao
• Các lỗi vỏ cáp trên các mạch HV liên kết chéo dài đòi hỏi phải đốt cháy đồng thời nhiều sự gián đoạn vỏ
• Vị trí lỗi trước khi đưa vào sử dụng trên các dây cáp mới lắp đặt, nơi thiệt hại xây dựng đã tạo ra các khiếm khuyết tiềm ẩn có độ kháng cao

XHSC-60Q kết hợp bảo vệ quá tải kép và mạch ngắn với khớp trở kháng tự động.Nút điều chỉnh điện áp cao được ghép nối với công tắc HV ‡ tăng điện áp chỉ có thể khi nút được trả lại bằng không và chỉ báo chế độ xác nhận cầu hoặc chọn đốt quaTất cả các hoạt động được thực hiện thông qua một bộ mã hóa quay cách ly tại tiềm năng mặt đất,với màn hình LCD và thiết bị điện tử cầu nổi ở tiềm năng cao cho độ chính xác đo lường trong khi người vận hành vẫn hoàn toàn cô lập.
