| Nguồn gốc: | Xi'an, Shaanxi, Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE, ISO |
| Số mô hình: | XHSC-60Q |

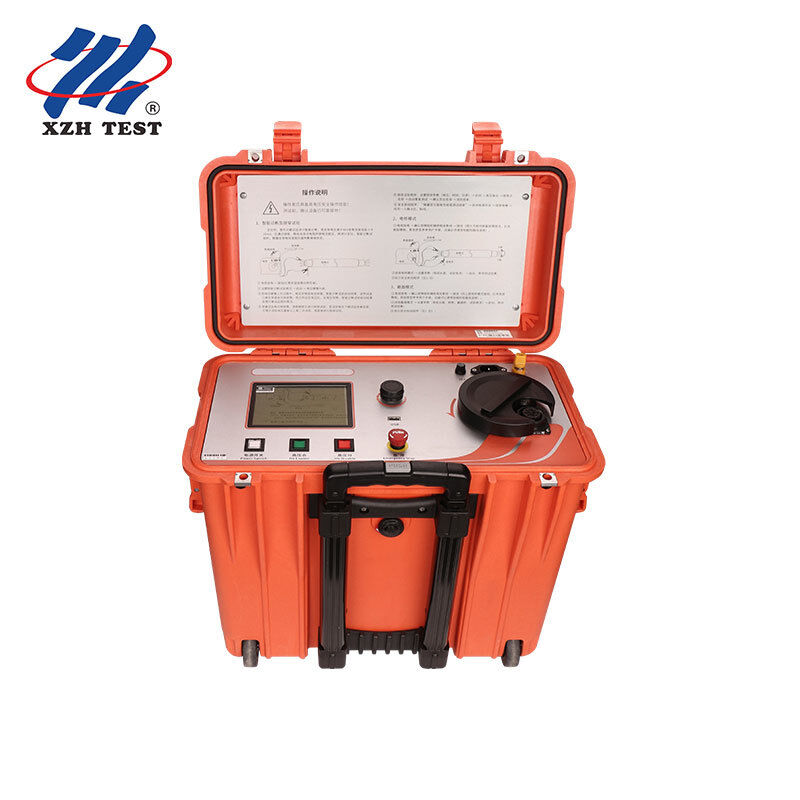

Bộ XHSC-60Q là một cầu đốt kỹ thuật số tích hợp đầy đủ, kết hợp chức năng đốt điện áp cao (60kV, 600mA) và định vị lỗi cầu thông minh trong một hộp kéo di động duy nhất. Được thiết kế chuyên dụng cho các đội dịch vụ hiện trường cần triển khai nhanh chóng trên các hệ thống cáp phức tạp — bao gồm các mạng điện áp cao được kết nối GIS và kết nối chéo — mà không gặp gánh nặng hậu cần của các thiết bị riêng biệt.
Ưu điểm chính: Một hộp di động. Hai chức năng quan trọng. XHSC-60Q loại bỏ nhu cầu vận chuyển và lắp đặt các thiết bị đốt và cầu riêng biệt — giảm không gian xe, thời gian lắp đặt và độ phức tạp vận hành tại các địa điểm làm việc có không gian hạn chế.
XHSC-60Q tích hợp nguồn dòng không đổi điện áp cao, mô-đun phát hiện cầu và màn hình LCD TFT 3,5 inch bên trong hộp kéo chắc chắn, được xếp hạng cho vận chuyển thực địa. Toàn bộ hệ thống chỉ nặng 29kg, cho phép một người vận hành triển khai từ xe đến điểm kiểm tra. Công tắc chọn xoay chuyển đổi liền mạch giữa chế độ đốt và chế độ cầu — không cần kết nối lại cáp.
Thông số kỹ thuật| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp đầu ra đốt | 0–60kV điều chỉnh liên tục |
| Dòng ngắn mạch đốt | 600mA |
| Điện áp đầu ra chế độ cầu | 0–4kV điều chỉnh liên tục |
| Dòng ngắn mạch chế độ cầu | 600mA |
| Màn hình LCD | Màn hình màu TFT 3,5 inch |
| Độ chính xác định vị | ±(0,2%·L+1)m |
| Phạm vi kiểm tra | 1–50.000m |
| Bàn phím vận hành | Thao tác một phím với bộ mã hóa quay |
| Nguồn điện | 220V AC±10%, 50Hz |
| Tiêu thụ điện năng | 2kVA (tương thích máy phát, >2kW) |
| Trọng lượng | 29kg |
| Kích thước (D×R×C) | 30cm×46cm×50cm |
| Nhiệt độ hoạt động | -10°C đến +55°C |
Mô-đun cầu thông minh hỗ trợ ba thuật toán định vị:
Tất cả các phương pháp hoạt động thông qua LCD phía cao thế với điều khiển quay ở điện thế đất — không tiếp xúc vật lý với phần điện áp cao trong quá trình vận hành.
Ứng dụngKhông giống như các thiết lập hai thiết bị thông thường, thiết kế tích hợp giảm thiểu hậu cần tại hiện trường, loại bỏ các vấn đề tương thích giữa các đơn vị riêng biệt và cung cấp giao diện người dùng nhất quán trên cả hai chế độ hoạt động. Đo điện trở bốn dây (Kelvin) với cáp được che chắn loại bỏ sai số điện trở dây dẫn, trong khi lớp che chắn bện lưới đồng đảm bảo an toàn cho người vận hành thông qua nối đất đáng tin cậy.
Về XZH TEST: XZH TEST chuyên về các hệ thống định vị lỗi cáp — từ bộ định vị trước TDR và máy phát xung điện áp cao đến cầu đốt tích hợp. Tất cả các thiết bị được thiết kế và sản xuất theo tiêu chuẩn an toàn IEC 61010-1.
