Thiết bị thí nghiệm cộng hưởng sê-ri được chứng nhận CE | Có thể tùy chỉnh để kiểm tra HV

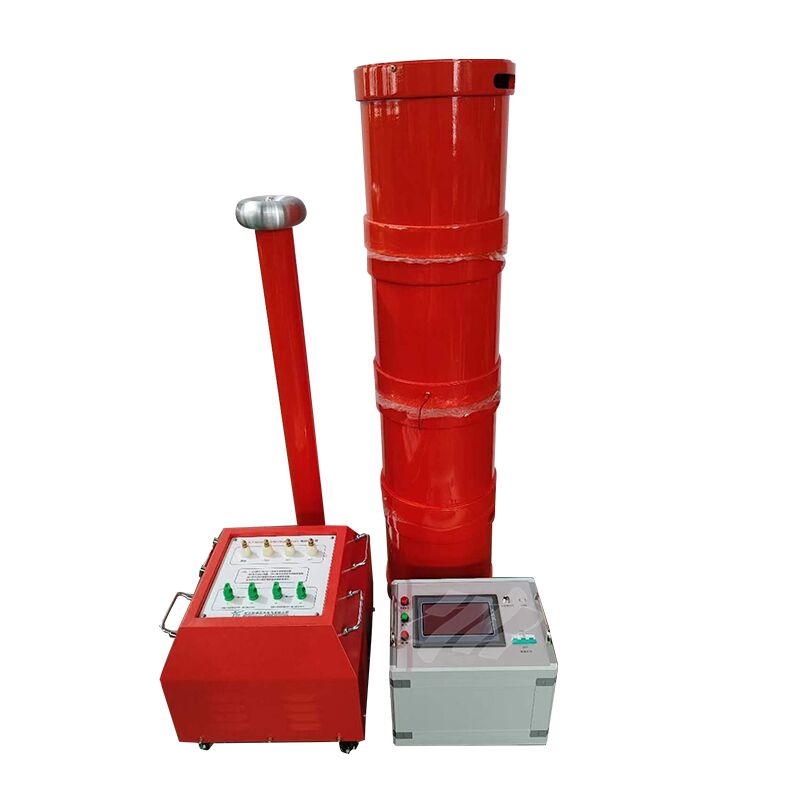

Thiết bị kiểm tra cộng hưởng tần số biến đổi dòng XHBP là thiết bị kiểm tra dạng mô-đun, các thành phần chính bao gồm nguồn điện điều khiển tần số biến đổi, máy biến áp kích từ, cuộn cảm và bộ chia điện áp điện dung. Để thực hiện kiểm tra chịu điện áp một chiều trên thiết bị được kiểm tra, một bộ chỉnh lưu silicon sẽ được kết nối với đầu ra của bộ chia điện áp điện dung.

1. Đối với các cuộn cảm có cùng định mức điện áp và công suất danh định, kích thước vật lý nhỏ gọn và trọng lượng tịnh giảm so với các mẫu thông thường.
2. Giá trị tăng nhiệt độ được kiểm soát ở mức thấp khi thiết bị hoạt động dưới điều kiện tải định mức.
3. Cuộn cảm được sản xuất bằng công nghệ đúc epoxy khô, đảm bảo độ bền cơ học cao và đáp ứng các yêu cầu về cách điện điện cao cấp.
4. Nguồn điện điều khiển tần số biến đổi được thiết kế với biên độ công suất lớn, chức năng bảo vệ hoàn chỉnh, dạng sóng đầu ra méo thấp và độ ổn định hoạt động cao.
5. Thiết bị được cấu hình với nhiều chế độ hoạt động, giúp đơn giản hóa quy trình vận hành kiểm tra cho người vận hành.
6. Đầu vào nguồn là AC một pha 220V hoặc 380V, tương thích với hầu hết các điều kiện nguồn điện tại chỗ để dễ dàng lấy điện.

1. Điện áp đầu ra định mức: 500kV trở xuống (giá trị hiệu dụng RMS)
2. Tần số đầu ra: 20~300Hz (có thể điều chỉnh)
3. Dạng sóng điện áp cộng hưởng: Sóng sin thuần, hệ số méo dạng sóng ≤1.0%
4. Công suất kiểm tra danh định: 1000kVA trở xuống
5. Thời gian làm việc liên tục: 60 phút ở trạng thái đầu ra công suất đầy đủ
6. Hệ số phẩm chất (Q): 30~90
7. Hiệu suất điều chỉnh tần số: Độ nhạy 0.1Hz, sai số không ổn định <0.05%Nguồn điện làm việc: 380/220V AC±15%, 50Hz±5%
