Phương pháp phản ứng FRA 63kV-500kV XHBX1502

Name: Phương pháp phản ứng FRA 63kV-500kV XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 7970.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Tây An Thiểm Tây Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	ISO CE
Số mô hình:	XHBX1502

Thông tin chi tiết

Nguồn gốc:

Tây An Thiểm Tây Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

ISO CE

Số mô hình:

XHBX1502

Phương pháp thử:

FRA và phương pháp phản ứng

Ứng dụng:

Máy biến áp điện 63kV-500kV

Phạm vi quét FRA:

10Hz đến 10 MHz

Điểm quét FRA:

40000 tuyến tính 2000 phân đoạn

Độ phân giải tần số:

0,25kHz 0,5kHz 1kHz

Phạm vi biên độ:

-120db đến +20db

Độ chính xác biên độ:

0,1db

Độ chính xác tần số quét:

0,005%

Trở kháng đầu vào:

1 MOhm

Trở kháng đầu ra:

50 Ohm

Biên độ đầu ra tín hiệu:

Cộng Trừ 20V

Phạm vi trở kháng:

0 đến 100 phần trăm

Dải điện áp:

AC 25V đến 500V

Phạm vi hiện tại:

AC 0,1A đến 10A

Độ chính xác của phép đo:

Điện áp 0,2 Hiện tại 0,2

Độ lặp lại:

99,9 phần trăm

Dữ liệu đầu ra:

Báo cáo từ tự động

Làm nổi bật:

High Light

Làm nổi bật:

Phương pháp FRA và phản ứng kép

Kiểm tra biến áp từ 63kV đến 500kV

Báo cáo chẩn đoán tự động từ

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

bao bì bằng gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

3000đơn vị/năm

Mô tả sản phẩm

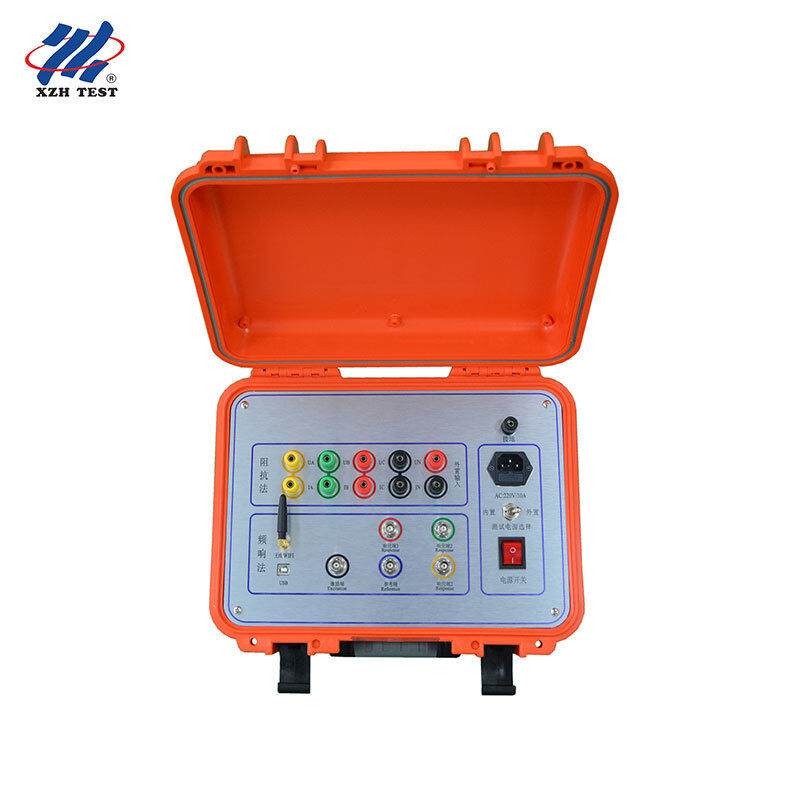

XHBX1502 Máy kiểm tra biến dạng cuộn kháng máy biến áp— — Một máy phân tích sự cố giao diện USB, sử dụng phương pháp phân tích đáp ứng tần số (FRA) và phương pháp điện trở để kiểm tra các lỗi cuộn kháng bên trong của máy biến áp điện lực 63kV-500kV, với chức năng phân tích tự động và xuất báo cáo Word.

Tổng quan

XHBX1502 đo các thông số đặc tính của cuộn kháng bên trong máy biến áp, sử dụng phương pháp phân tích đáp ứng tần số (FRA) — một kỹ thuật kiểm tra lỗi bên trong không phá hủy — để xác định chính xác các lỗi bên trong máy biến áp. Nó phù hợp để kiểm tra lỗi cấu trúc bên trong của máy biến áp điện lực 63kV ~ 500kV.

Sau khi máy biến áp được thiết kế và chế tạo, mạch và cấu trúc bên trong của nó đã cố định, do đó đáp ứng tần số của mỗi mạch cũng cố định và có thể so sánh giữa ba pha. Tuy nhiên, các hiện tượng đoản mạch giữa các cuộn dây hoặc giữa các pha trong quá trình thử nghiệm, các xung kích trong quá trình vận chuyển, cũng như lực điện từ trong trường hợp đoản mạch và lỗi có thể gây ra sự thay đổi trong các tham số phân bố cuộn dây, do đó thay đổi đáp ứng tần số ban đầu (thay đổi biên độ và dịch chuyển điểm cộng hưởng). Bằng cách định lượng những thay đổi đáp ứng này — bao gồm biên độ, phạm vi tần số và xu hướng thay đổi — người thử nghiệm có thể xác định mức độ biến dạng của cuộn dây và giúp xác định xem máy biến áp có bị hư hỏng nghiêm trọng hay cần sửa chữa lớn hay không.

Thiết bị này bao gồm một máy tính xách tay và một hệ thống đo lường có độ chính xác cao dựa trên vi điều khiển. Cấu trúc nhỏ gọn, vận hành thuận tiện, chỉ cần đọc hướng dẫn sử dụng hoặc qua đào tạo ngắn là có thể sử dụng.

Các tính năng chính

Dành cho thu thập và điều khiểnBộ xử lý vi mô tốc độ cao, tích hợp cao.

Giao tiếp USB giữa máy tính xách tay và thiết bịCông nghệ quét kỹ thuật số tốc độ cao DDS

Hữu ích để chẩn đoán chính xác các lỗi cuộn dây, chẳng hạn như biến dạng, phồng rộp, dịch chuyển, nghiêng, biến dạng đoản mạch giữa các cuộn dây và đoản mạch tiếp xúc giữa các pha.Lấy mẫu A/D 16 bit hai kênh tốc độ cao

(Trong quá trình chuyển đổi giữa các đầu nối trong thời gian thử nghiệm tại hiện trường, dạng sóng rõ ràng thay đổi).Phần mềm có thể điều chỉnh biên độ tín hiệu đầu ra

, với giá trị đỉnh tối đa là ±10V.Hệ thống đo lường kép

— — Đo quét tuyến tính và đo quét phân đoạn — — Tương thích với hai chế độ đo trong nước.Hệ thống phân tích dữ liệu tự động

, có chức năng so sánh độ tương tự của ba pha (A/B/C) và so sánh biến dạng của cuộn dây dọc pha (AA, BB, CC).Tự động tạo tài liệu điện tử Word

, để lưu trữ và in.Phương pháp điện trở (trở kháng)

: Đoản mạch phía điện áp thấp, kết nối một lần phía điện áp cao, áp dụng cho tất cả ba pha và tự động tính toán điện trở đoản mạch của mỗi pha.Một thiết bị hai phương pháp đo: FRA và phương pháp điện trở

XHBX1502 hỗ trợ hai phương pháp thử nghiệm biến dạng cuộn dây máy biến áp theo tiêu chuẩn điện lực Trung Quốc:

Phương pháp

Nguyên tắc	Tuân thủ yêu cầu	Đầu ra chính	Phân tích đáp ứng tần số (FRA)
So sánh đáp ứng tần số của từng pha của từng cuộn dây với dữ liệu lịch sử	DL/T911-2004	Độ tương tự (từ rất tốt đến rất kém) và mức độ biến dạng (bình thường, nhẹ, trung bình, nghiêm trọng)	Phương pháp điện trở/trở kháng
Đo điện trở đoản mạch điện áp thấp của từng pha và so sánh giá trị trở kháng của từng pha với giá trị trên bảng tên.	DL/T1093-2008	Điện trở đoản mạch của mỗi pha và so sánh giữa các pha	Báo cáo hệ thống phân tích dữ liệu tự động về độ tương tự ba pha (nhất quán rất tốt, tốt, kém, rất kém) và tình trạng cuộn dây dọc pha (cuộn dây bình thường, biến dạng nhẹ, biến dạng trung bình, biến dạng nghiêm trọng), và có thể xuất kết quả dưới dạng tài liệu Word.

Phương pháp đáp ứng tần số — Quy cách kỹ thuật

2.1 Chế độ quét & 2.2 Các thông số kỹ thuật khác Chế độ quét

Quét tuyến tính và quét phân đoạn	Phạm vi quét tuyến tính
Phạm vi tần số: 10Hz – 10MHz, 40000 điểm; Độ phân giải: 0.25kHz / 0.5kHz / 1kHz	Phạm vi quét phân đoạn
0.5kHz – 1MHz, 2000 điểm (0.5–10kHz, 10–100kHz, 100–500kHz, 500–1000kHz)	Phạm vi biên độ
-120dB đến +20dB	Độ chính xác biên độ
0.1dB	Độ chính xác tần số quét
0.005%	Trở kháng đầu vào tín hiệu
1MΩ	Trở kháng đầu ra tín hiệu
50Ω	Biên độ đầu ra tín hiệu
±20V	Độ lặp lại cùng pha
99.9%	Phương pháp điện trở sử dụng kết nối ba pha và đo một pha: chỉ cần đoản mạch phía điện áp thấp, kết nối ba pha cùng lúc phía điện áp cao, đo một lần có thể tự động tính toán điện trở đoản mạch của mỗi pha. Thiết bị này có thể sử dụng nguồn điện 220V tích hợp hoặc nguồn điện bên ngoài.
-10°C đến +40°C	Nhiệt độ lưu trữ
-20°C đến +70°C	Độ ẩm tương đối
<90%, không ngưng tụ	Phương pháp điện trở (trở kháng) — Quy cách kỹ thuật

Độ chính xác đo lường

Cấp điện áp 0.2; Cấp dòng điện 0.2	Phạm vi trở kháng
0 – 100%	Phạm vi đo điện áp
Điện áp xoay chiều 25V – 500V	Phạm vi đo hiện tại
Điện áp xoay chiều 0.1A – 10A	Độ ẩm làm việc
0 – 80%	Độ lặp lại cùng pha
99.9%	Phương pháp điện trở sử dụng kết nối ba pha và đo một pha: chỉ cần đoản mạch phía điện áp thấp, kết nối ba pha cùng lúc phía điện áp cao, đo một lần có thể tự động tính toán điện trở đoản mạch của mỗi pha. Thiết bị này có thể sử dụng nguồn điện 220V tích hợp hoặc nguồn điện bên ngoài.

Khi nào thực hiện đo lường: Thời gian đo được đề xuất

Các tiêu chuẩn điện lực Trung Quốc được trích dẫn trong hướng dẫn sử dụng khuyến nghị thực hiện thử nghiệm biến dạng cuộn dây trong các trường hợp sau:

Trước khi giao hàng và thử nghiệm

— — Máy biến áp 110kV trở lên phải thực hiện thử nghiệm điện trở đoản mạch điện áp thấp hoặc thử nghiệm biến dạng cuộn dây FRA để giữ lại bản ghi ban đầu.Sau khi xảy ra đoản mạch gần

(ví dụ: đoản mạch phích cắm hoặc đoản mạch gần xảy ra lặp đi lặp lại), phải thực hiện đo lường và so sánh với bản ghi ban đầu, đồng thời kết hợp với các thử nghiệm điện khí khác sau khi xảy ra xung kích, sau đó máy biến áp mới có thể được đưa vào sử dụng.Kiểm tra định kỳ

— — Máy biến áp hoạt động bình thường ít nhất phải được kiểm tra một lần mỗi sáu năm.Đối tượng áp dụng

Người dùng mục tiêu của XHBX1502 là các nhóm chịu trách nhiệm đánh giá tình trạng bên trong của máy biến áp điện lực lớn:

Nhà sản xuất máy biến áp

Thực hiện thử nghiệm cuộn dây tại nhà máy và trước khi giao hàng để thiết lập bản ghi cơ sở.Đơn vị vận hành và bảo trì lưới điện

Thực hiện kiểm tra tình trạng định kỳ và sau đoản mạch của máy biến áp.Đội sửa chữa và bảo trì máy biến áp

Đánh giá tình trạng biến dạng cuộn dây trước khi quyết định có thực hiện bảo trì hay không.Viện nghiên cứu khoa học điện lực và công ty kiểm định

Cung cấp dịch vụ giám định bên thứ ba cho máy biến áp 63kV-500kV.Nó có thể được vận hành bằng cách kết nối với máy tính xách tay qua USB, tự động thực hiện phân tích ba pha và xuất báo cáo Word, được thiết kế đặc biệt để sử dụng tại hiện trường và nhà máy — chỉ cần tháo dây nối máy biến áp, không cần nâng hoặc tháo rời.

Câu hỏi thường gặp

XHBX1502 áp dụng cho máy biến áp có cấp điện áp nào?

Nó được thiết kế để kiểm tra lỗi cấu trúc bên trong của máy biến áp điện lực 63kV ~ 500kV.

Nó hỗ trợ những phương pháp thử nghiệm nào?

Nó hỗ trợ phương pháp phân tích đáp ứng tần số (FRA) và phương pháp điện trở (trở kháng), lần lượt đáp ứng các tiêu chuẩn DL/T911-2004 và DL/T1093-2008.

Phạm vi quét và độ phân giải của quét FRA là bao nhiêu?

Quét tuyến tính bao phủ dải tần số 10Hz–10MHz, với 40000 điểm quét; Quét phân đoạn bao phủ dải tần số 0.5kHz–1MHz, với 2000 điểm quét. Các tùy chọn độ phân giải tần số là 0.25kHz, 0.5kHz và 1kHz.

Thời gian đo cần thiết là bao lâu?

Sử dụng phương pháp phân tích đáp ứng tần số (FRA), mỗi pha không quá 60 giây, tổng thời gian cho máy biến áp điện lực cuộn dây cao, trung bình, thấp không quá 10 phút. Phương pháp điện trở, mỗi pha không quá 15 giây, tổng thời gian không quá 1 phút.

Máy biến áp có cần tháo bình dầu hoặc tháo rời không?

Không, chỉ cần tháo dây nối máy biến áp; không cần treo hoặc tháo rời máy biến áp (không cần tháo nắp bình) để hoàn thành phép đo.

Về nhà sản xuất

Thiết bị này được sản xuất bởi Công ty TNHH Công nghệ Điện Tây An Xinzhi (XZH TEST), một nhà sản xuất thiết bị máy biến áp và thiết bị thử nghiệm điện khí. Máy kiểm tra biến dạng cuộn kháng máy biến áp XHBX1502 tuân thủ các yêu cầu kỹ thuật của DL/T911-2004 và DL/T1093-2008.
