Máy kiểm tra máy biến áp OTD & DDF với màn hình cảm ứng LCD | XHYS101

Name: Máy kiểm tra máy biến áp OTD & DDF với màn hình cảm ứng LCD | XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Tây An Thiểm Tây Trung Quốc
Hàng hiệu:	XZH TEST
Chứng nhận:	ISO CE
Số mô hình:	XHYS101

Thông tin chi tiết

Nguồn gốc:

Tây An Thiểm Tây Trung Quốc

Hàng hiệu:

XZH TEST

Chứng nhận:

ISO CE

Số mô hình:

XHYS101

Làm nổi bật:

High Light

Làm nổi bật:

Máy kiểm tra biến áp LCD TFT màn hình lớn

Máy kiểm tra Tan Delta dầu biến áp

Máy kiểm tra hệ số tiêu tán điện môi biến áp

Trading Information

Số lượng đặt hàng tối thiểu:

1 đơn vị

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

bao bì bằng gỗ

Thời gian giao hàng:

5-8 NGÀY LÀM VIỆC

Điều khoản thanh toán:

T/T

Khả năng cung cấp:

3000đơn vị/năm

Mô tả sản phẩm

XHYS101 Thiết bị kiểm tra mất điện tử dầu cách nhiệtlà một dụng cụ đặc biệt chính xác cao được thiết kế để mô tả toàn diện các chất lỏng cách nhiệt được sử dụng trong thiết bị điện năng.Nó đo chính xác ba thông số chất lượng dầu quan trọng ∆ tỷ lệ mất điện đệm (tan δ, OTD / DDF), độ cho phép tương đối và điện trở khối lượng DC cung cấp một hồ sơ điện đệm hoàn chỉnh vượt xa so với thử nghiệm điện áp hỏng đơn giản.Tích hợp công nghệ máy tính vi tính đơn chip tiên tiến, thiết bị đạt được tự động hóa hoàn toàn không có giám sát của toàn bộ quy trình làm việc thử nghiệm: tăng nhiệt độ, duy trì nhiệt độ chính xác, lấy mẫu dữ liệu chính xác cao, tính toán toán học,hiển thị kết quả thời gian thựcVới điện áp thử nghiệm AC lên đến 2200V và điều khiển nhiệt độ từ 40 °C đến 120 °C,XHYS101 là công cụ chẩn đoán cuối cùng để đánh giá tình trạng dầu biến áp, phân tích lão hóa và phát hiện ô nhiễm.

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Các thông số đo
Phạm vi công suất	5 pF 200 pF
Phạm vi cho phép tương đối	1.000 ¢ 30.000
Phạm vi yếu tố mất điện đệm (Tan δ)	0.00001 100
Phạm vi kháng điện DC	2.5 MΩ·m 20 TΩ·m
Measurement Accuracy (Chính xác đo lường)
Sự cho phép tương đối	± ((1 ¢ 10) % số liệu đọc
Factor mất điện đệm	± ((5% so với chỉ số ± 0,0002)
Kháng điện DC	± 10% số đọc
Nghị quyết
Khả năng	0.01 pF
Sự cho phép tương đối	0.001
Factor mất điện đệm	0.00001
Điện áp và nhiệt độ thử nghiệm
Điện áp thử AC	200 2200V, điều chỉnh liên tục, 50 Hz
Điện áp thử nghiệm DC	0 500V, điều chỉnh liên tục
Phạm vi nhiệt độ	40 ∼ 120°C
Độ chính xác nhiệt độ	± 0,5°C
Điện & Cung cấp
Điện áp cung cấp điện	AC 220V ± 10%
Tần số cung cấp điện	50 Hz / 60 Hz ± 1%
Tiêu thụ năng lượng	500 W

Các tính năng hiệu suất chính

Phân tích hồ sơ điện môi hoàn chỉnh- Đo cả ba thông số chất lượng dầu quan trọng trong một thử nghiệm tự động duy nhất: yếu tố mất điện đệm (tan δ / OTD / DDF), độ cho phép tương đối và điện trở khối lượng DC.Bộ dữ liệu toàn diện này cho phép đánh giá sự lão hóa dầu, ô nhiễm bởi các hợp chất cực, ẩm xâm nhập, và hàm lượng hạt dẫn điện vượt xa những gì một thử nghiệm BDV đơn giản có thể tiết lộ.
Tự động hóa hoàn toàn không có người giám sát- Máy tính vi tính một con chip tích hợp điều khiển toàn bộ quy trình làm việc tự động: tăng nhiệt độ lên mục tiêu, bảo trì nhiệt chính xác tại điểm đặt, lấy mẫu dữ liệu độ phân giải cao,tính toán thời gian thực, và kết quả đầu ra.
Kiểm soát nhiệt độ rộng️ Nhiệt độ chính xác từ 40 °C đến 120 °C với độ chính xác ± 0,5 °C cho phép mô tả điện môi phụ thuộc vào nhiệt độ.Đo tan δ ở nhiệt độ cao cho thấy sự phân hủy dầu có thể không rõ ràng ở nhiệt độ môi trường xung quanh.
Điện áp thử nghiệm AC/DC kép️ Khả năng điều chỉnh liên tục đầu ra AC (2002200V, 50Hz) để đo mất điện và độ cho phép, cộng với đầu ra DC (0500V) để xác định điện trở khối lượng.
Đo độ kháng cực rộng- Phạm vi điện trở DC từ 2,5 MΩ·m đến 20 TΩ·m bao gồm toàn bộ phổ từ dầu bị ô nhiễm nặng đến chất lỏng cách nhiệt nguyên sơ.
Màn hình cảm ứng LCD độ phân giải caoMàn hình LCD TFT lớn với giao diện cảm ứng cung cấp hình ảnh rõ ràng của dữ liệu đo và kết quả chẩn đoán, với lưu trữ dữ liệu tích hợp cho xu hướng dài hạn.

Hình ảnh sản phẩm

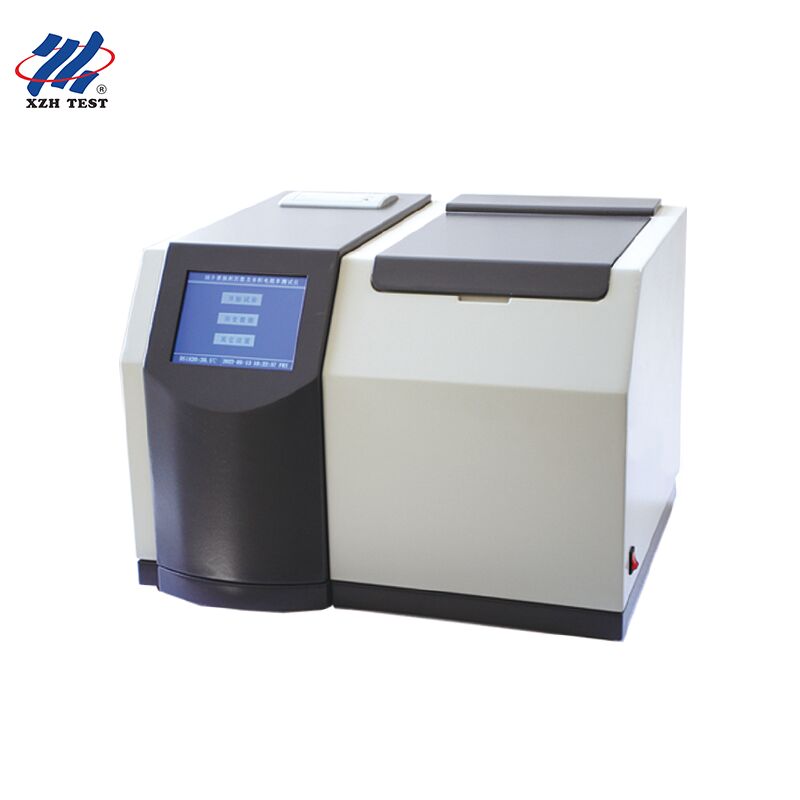

XHYS101 Insulating Oil Dielectric Loss Tester

Hướng dẫn khắc phục sự cố

Phiên bản A: "Đường ngắn cốc điện cực" được hiển thị
Kiểm tra xem các rãnh định vị của điện cực bên trong và bên ngoài có thẳng hàng không, và xác minh rằng điện cực bên trong không bị lỏng.

Vấn đề B: "Vui lòng thực hiện hiệu chuẩn ly trống" hiển thị
Cần thiết khi điện dung cốc trống nằm ngoài 60±5 pF. Nguyên nhân có thể: (a) điện cực đặt không đúng cách; (b) cốc dầu không sạch

Vấn đề C: Buzzer âm thanh 5 lần và công cụ trở lại giao diện bật
(a) Kiểm tra dung lượng cốc rỗng nằm trong phạm vi 60±5 pF. (b) Kiểm tra rằng cốc dầu được đặt đúng vị trí và không có sự giải phóng.

Vấn đề D: thời gian điện hóa học kháng điện DC vẫn cố định ở 60 giây
Kiểm tra đồng hồ bên trong của thiết bị hoạt động chính xác; điều chỉnh đồng hồ nếu cần thiết.

Vấn đề E: Chữ số ít quan trọng nhất của tham số điện áp thiết lập không phải là 0
Sử dụng phím [Giảm] để giảm giá trị điện áp đặt, sau đó sử dụng phím [Tăng] để điều chỉnh đến giá trị mong muốn.

Câu hỏi thường gặp

Q1: Máy kiểm tra này có phù hợp với các chuyên gia giám sát tình trạng dầu biến áp không?

Có, XHYS101 là công cụ cuối cùng cho các chương trình giám sát tình trạng dầu vượt ra ngoài thử nghiệm điện áp hỏng cơ bản.Thiết bị này đo tan δ (tỷ lệ mất điện đệm) và điện tương phản DC, các thông số cho thấy sự phân hủy dầu từ quá trình oxy hóa ở giai đoạn đầu, căng thẳng nhiệt, và tích lũy chất gây ô nhiễm cực.Các chuyên gia giám sát tình trạng có thể theo dõi các thông số này theo thời gian để dự đoán tuổi thọ dầu còn lại và xây dựng ngân sách thay thế dầu dựa trên bằng chứng.

Q2: Các phòng thí nghiệm nghiên cứu điện áp cao có thể sử dụng điều này để mô tả vật liệu không?

Các phòng thí nghiệm nghiên cứu phát triển các chất lỏng cách điện mới ∙ ∙ ∙ ester tổng hợp, ester tự nhiên, nanofluid,và hỗn hợp dielectric đòi hỏi các thiết bị có khả năng đặc trưng dielectric chính xác qua nhiệt độXHYS101 ′s 40 ′ 120 ° C với độ chính xác ± 0,5 ° C và độ chính xác ± 5% tan δ cung cấp dữ liệu chất lượng xuất bản.Việc đo điện trở DC lên đến 20 TΩ·m đặc biệt có giá trị cho việc mô tả các chất lỏng tổng hợp cực tinh khiết được sử dụng trong các ứng dụng HVDC.

Q3: Nó phục vụ các công ty phân tích lỗi pháp y điện như thế nào?

Khi bộ biến áp bị hỏng, các nhà điều tra pháp y cần xác định nguyên nhân gốc rễ và tình trạng dầu là bằng chứng chính.Đen cao δ với điện trở thấp cho thấy ô nhiễm dẫn từ cungCác phép đo này, kết hợp với phân tích khí hòa tancung cấp bằng chứng pháp y toàn diện cho các khiếu nại bảo hiểm và hỗ trợ kiện tụng.

Q4: Nó có phù hợp với các nhà tư vấn mở rộng tuổi thọ biến áp và quản lý tài sản không?

Các nhà tư vấn quản lý tài sản tư vấn về quyết định gia hạn tuổi thọ của bộ biến áp so với thay thế cần dữ liệu khách quan để biện minh cho các khuyến nghị trị giá hàng triệu đô la.Các phép đo mất điện và kháng cự của XHYS101 cung cấp dữ liệu tình trạng dầu hạt cần thiết để mô hình hóa thời gian sử dụng còn lại. Tan δ xu hướng ở nhiệt độ cao cho thấy sự phân hủy giấy cách điện tương quan với mức độ đa hóa (DP) 标准 vàng để đánh giá tuổi thọ của biến áp.

Q5: Các chuyên gia thu hồi dầu có thể sử dụng điều này để xác minh hiệu quả xử lý không?

Các công ty khai thác dầu xử lý dầu biến áp đã sử dụng thông qua lọc, khử khí và xử lý đất sét cần chứng minh rằng dầu khai thác đáp ứng các thông số kỹ thuật.XHYS101 cung cấp đầy đủ trước và sau khi hồ sơ dielectric: đo ban đầu định lượng mức độ ô nhiễm, và đo sau thu hồi xác minh phục hồi đến giới hạn chấp nhận được.Sự cải thiện được ghi lại này biện minh cho đầu tư phục hồi và cung cấp đảm bảo chất lượng rằng dầu tái chế sẽ hoạt động đáng tin cậy trong hoạt động.
