Máy phân tích biến dạng cuộn dây biến áp với tần số quét XHBX1502

Máy phân tích biến dạng cuộn dây biến áp với tần số quét XHBX1502

Chi tiết sản phẩm:
Nguồn gốc: Tây An Thiểm Tây Trung Quốc
Hàng hiệu: XZH TEST
Chứng nhận: ISO CE
Số mô hình: XHBX1502
Thông tin chi tiết
Nguồn gốc:
Tây An Thiểm Tây Trung Quốc
Hàng hiệu:
XZH TEST
Chứng nhận:
ISO CE
Số mô hình:
XHBX1502
Làm nổi bật:

High Light

Làm nổi bật:

Máy phân tích biến dạng cuộn dây máy biến áp đo quét tần số phân đoạn

,

Máy phân tích đáp ứng tần số quét tần số tốc độ cao kỹ thuật số dựa trên DDS

,

Trình kiểm tra bộ biến áp giao diện không dây Bluetooth

Trading Information
Số lượng đặt hàng tối thiểu:
1 bộ
Giá bán:
Có thể đàm phán
chi tiết đóng gói:
bao bì bằng gỗ
Thời gian giao hàng:
5-8 NGÀY LÀM VIỆC
Điều khoản thanh toán:
T/T
Khả năng cung cấp:
3000đơn vị/năm
Mô tả sản phẩm

XHBX1502 Máy phân tích biến dạng cuộn dây biến áplà một công cụ chẩn đoán không phá hủy tiên tiến dựa trên công nghệ Phân tích Phản ứng Tần số (FRA),được thiết kế để phát hiện các lỗi cơ học bên trong trong các bộ biến áp công suất từ 63kV đến 500kVKhi một bộ biến áp được sản xuất, mỗi cuộn dây có một chữ ký phản ứng tần số duy nhất, ổn định được xác định bởi các thông số điện dung phân tán (Ci) và điện ứng (Li).Các sự kiện như lỗi mạch ngắn, tác động vận chuyển, hoạt động địa chấn hoặc lực điện từ từ các dòng chảy xuyên vỡ có thể thay đổi hoặc biến dạng các cuộn dây,thay đổi các thông số phân tán này và tạo ra những thay đổi có thể đo lường trong phản ứng tần sốXHBX1502 sử dụng DDS dựa trên tần số kỹ thuật số tốc độ cao quét để bắt và so sánh các chữ ký, định lượng cường độ, vị trí,và hướng của các độ lệch phản ứng để xác định xem bộ biến áp có cần sửa chữa lớn hay không ̇ tất cả mà không cần thử nghiệm xâm lấn hoặc thoát dầu.

Thông số kỹ thuật
Parameter Thông số kỹ thuật
Hiệu suất đo
Phạm vi đo chiều rộng -120 dB đến +20 dB
Độ chính xác đo chiều rộng 0.1 dB
Độ chính xác tần số quét 0.005%
Khả năng lặp lại thử nghiệm trong giai đoạn 990,9%
Đặc điểm tín hiệu
Khống chế đầu vào tín hiệu 1 MΩ
Khống chế đầu ra tín hiệu 50 Ω
Phạm vi phát tín hiệu ± 20 V
Ứng dụng và vật lý
Đánh giá biến áp áp dụng 63 kV ¥ 500 kV
Kích thước thiết bị (L × W × H) 340 × 240 × 210 mm
Kích thước vỏ (L × W × H) 370 × 280 × 260 mm
Kích thước hộp cáp (L × W × H) 420 × 300 × 300 mm
Tổng trọng lượng 20 kg
Môi trường
Nhiệt độ hoạt động -10°C đến +40°C
Nhiệt độ lưu trữ -20°C đến +70°C
Độ ẩm tương đối < 90%, không ngưng tụ
Các tính năng hiệu suất chính
DDS-Based Digital High-Speed Frequency SweepCông nghệ tổng hợp kỹ thuật số trực tiếp (DDS) tạo ra các tín hiệu kích thích chính xác, lặp lại trên phạm vi tần số đo, cung cấp độ chính xác tần số quét 0,005% và 99.9% khả năng lặp lại thử nghiệm trong giai đoạn để so sánh trước và sau rất đáng tin cậy.
đo tần số phân đoạn- Tự động chia phổ tần số thành các phân đoạn tối ưu hóa, tập trung độ phân giải đo lường trong các băng tần nhạy cảm nhất với các chế độ biến dạng cuộn cụ thểkính thiên văn trục, và nén vòng.
Phân tích phạm vi động rộngPhạm vi đo âm thanh (-120dB) đến (+20dB) ghi lại cả những thay đổi cuộn dây giai đoạn đầu tinh tế và dấu hiệu biến dạng tổng thể, với 0.Độ phân giải 1dB để phân biệt rõ ràng giữa các hiệu ứng lão hóa bình thường và các thay đổi cấu trúc liên quan đến lỗi.
Giao diện Bluetooth không dâyKết nối Bluetooth tích hợp cho phép truyền dữ liệu không dây đến PC hoặc máy tính bảng để phân tích tiên tiến, tạo báo cáo,và quản lý cơ sở dữ liệu - loại bỏ sự lộn xộn của cáp trong không gian làm việc của trạm phụ.
Phương pháp thử nghiệm không phá hủy- Phân tích phản ứng tần số không yêu cầu thoát dầu, không truy cập bên trong,và không có kích thích điện áp cao, làm cho nó an toàn hơn và nhanh hơn so với các phương pháp chẩn đoán thay thế trong khi cung cấp độ nhạy phát hiện tương đương hoặc cao hơn cho biến dạng cuộn dây.
Phân tích so sánh ba giai đoạn¢ Thu thập và chồng lên các tín hiệu phản ứng tần số từ cả ba giai đoạn đồng thời, cho phép so sánh trực quan ngay lập tức các độ lệch giữa các giai đoạn cho thấy biến dạng cuộn không đối xứng.
Bao bì chắc chắn sẵn sàng hoạt động¢ Bộ dụng cụ hợp kim nhôm và hộp cáp riêng biệt cung cấp bảo vệ mạnh mẽ trong quá trình vận chuyển và lưu trữ,với tổng trọng lượng hệ thống là 20 kg cân bằng tính di động với khả năng thiết bị cho thử nghiệm 63kV 500kV.

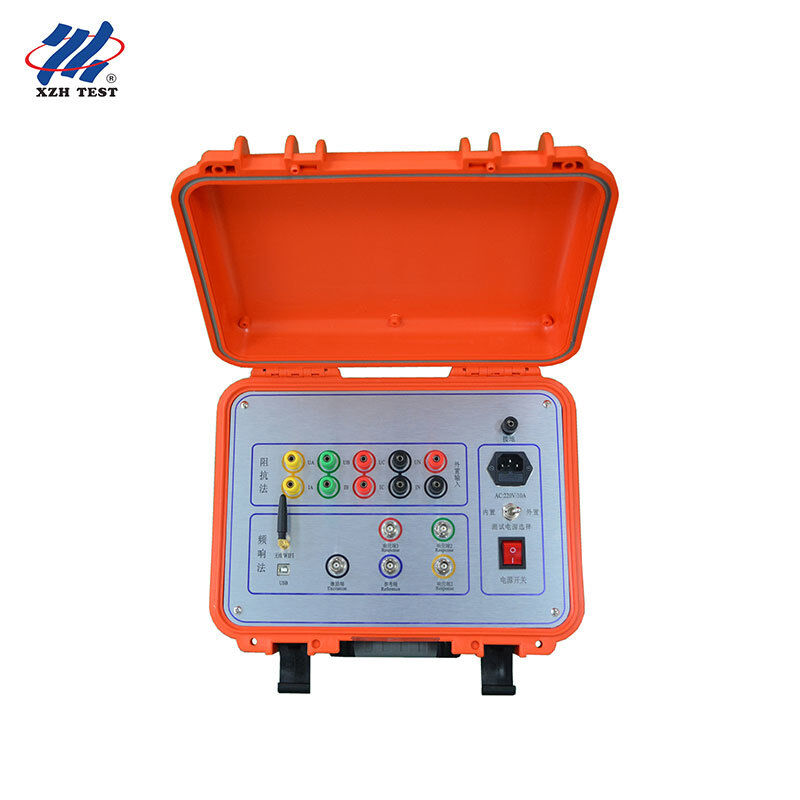

Hình ảnh sản phẩm

XHBX1502

Câu hỏi thường gặp
Q1: Máy phân tích này có phù hợp với việc giám sát tình trạng biến áp và các chuyên gia chẩn đoán không?
Vâng, XHBX1502 là một công cụ thiết yếu cho các chương trình giám sát tình trạng biến áp.FRA đo trực tiếp tính toàn vẹn cơ học của cuộn dây ✅ cấu trúc vật lýCác chuyên gia chẩn đoán có thể thiết lập một dấu vân tay phản ứng tần số cơ bản khi bộ biến áp được biết là khỏe mạnh (sau sản xuất hoặc sau khi đưa vào sử dụng),sau đó thực hiện các thử nghiệm lại định kỳ để phát hiện biến dạng tiến triển từ việc tiếp xúc với lỗi tích lũySự lặp lại 99,9% đảm bảo rằng những thay đổi quan sát được đại diện cho sự phát triển cấu trúc thực sự chứ không phải sự biến đổi đo lường.
Q2: Các kỹ sư bảo trì trạm điện áp cao có thể sử dụng nó để kiểm tra thông thường không?
Các đội bảo trì trạm phụ quản lý đội xe biến áp 63kV 500kV có thể tích hợp kiểm tra FRA vào các chương trình bảo trì gián đoạn theo lịch trình.XHBX1502s DDS dựa trên quét tần số tự động và truyền dữ liệu không dây Bluetooth hợp lý hóa quy trình làm việc thử nghiệm: kết nối thiết bị, bắt đầu chuỗi quét tự động, và xem lại biểu đồ phản ứng tần số so sánh.Tính năng quét phân đoạn tối ưu hóa thời gian thử nghiệm trong khi duy trì độ nhạy chẩn đoán, làm cho nó thực tế để thử nghiệm nhiều biến áp trong một cửa sổ ngắt dự kiến duy nhất.
Q3: Làm thế nào nó phục vụ thử nghiệm nhà máy biến áp và bộ phận R&D?
Các nhà sản xuất biến áp và các trung tâm nghiên cứu và phát triển sử dụng FRA để xác nhận thiết kế, thử nghiệm loại và đảm bảo chất lượng.Độ chính xác biên độ 1dB, 99,9% khả năng lặp lại) cung cấp độ chính xác cần thiết cho phân tích kỹ thuật của các thay thế thiết kế cuộn dây, điều tra dung sai sản xuất,và thiết lập chữ ký cơ sở của nhà máyGiao diện Bluetooth không dây cho phép tích hợp liền mạch với các trạm làm việc kỹ thuật để xử lý sau tiên tiến, so sánh với mô phỏng thiết kế,và lưu trữ dữ liệu tham chiếu nhà máy cho toàn bộ tuổi thọ của bộ biến áp.
Q4: Có phù hợp với các nhóm điều tra pháp y điện sau khi lỗi?
Khi một bộ biến áp gặp lỗi lớn hoặc hoạt động tiếp xúc bảo vệ, các nhà điều tra pháp y cần xác định xem bộ biến áp có an toàn để trở lại hoạt động hay cần sửa chữa.XHBX1502 cung cấp các bằng chứng về tính toàn vẹn cơ học quan trọng: so sánh phản ứng tần số sau khi lỗi so với đường cơ bản trước khi lỗi (hoặc so với đường cơ bản của đơn vị chị em) cho thấy liệu các cuộn dây đã di chuyển hay không.Dữ liệu có thể định lượng là điều cần thiết cho việc xử lý yêu cầu bảo hiểm, giải quyết tranh chấp bảo hành, và báo cáo sự cố quy định thường làm cho sự khác biệt giữa một quyết định đơn giản về phục vụ và kiểm tra nội bộ không cần thiết, tốn kém.
Q5: Các nhà đánh giá bảo hiểm vận chuyển và hậu cần có thể sử dụng điều này để xác minh thiệt hại không?
Khi các bộ biến áp điện lớn được vận chuyển bằng đường bộ, đường sắt hoặc biển, cú sốc cơ học và tiếp xúc rung động có thể gây ra sự dịch chuyển cuộn ngay cả khi không có thiệt hại bên ngoài rõ ràng.Các nhà đánh giá bảo hiểm và các nhà cung cấp dịch vụ hậu cần có thể sử dụng XHBX1502 để đo lường cơ sở trước khi vận chuyển và xác minh sau khi giao hàngMột chữ ký phản ứng tần số ổn định xác nhận rằng bộ biến áp đã sống sót khi vận chuyển mà không bị hư hỏng cơ học bên trong,cung cấp bằng chứng khách quan cho việc ký kết bảo hiểm hàng hóa và bảo vệ tất cả các bên khỏi tranh chấp về thời điểm và nơi xảy ra thiệt hạiCông cụ ≈ 20 kg tổng trọng lượng hệ thống làm cho nó thực tế cho việc triển khai tại cả hai vị trí gửi và nhận.
