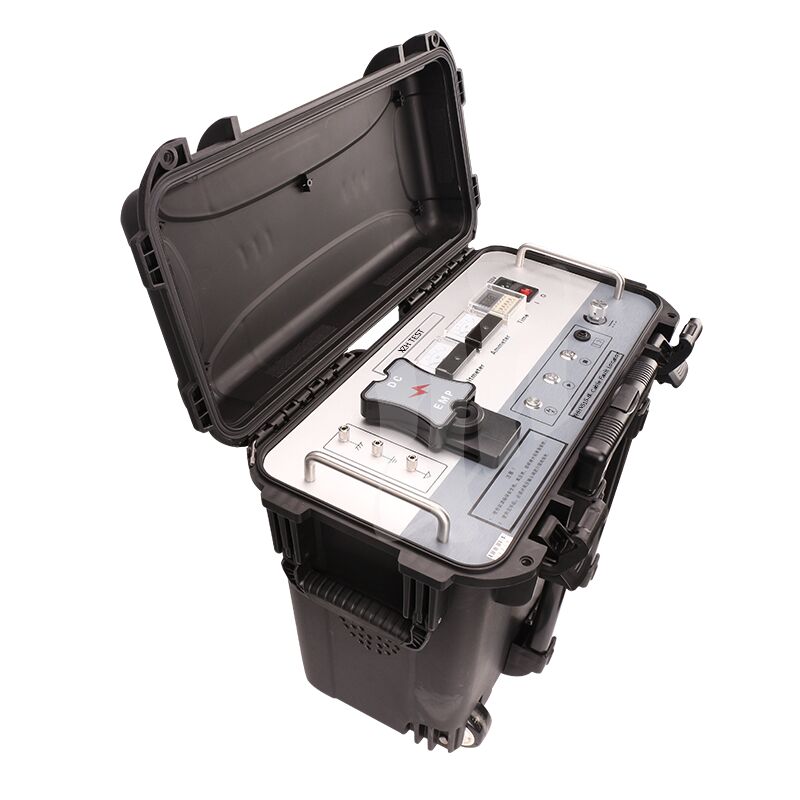

Máy xác định lỗi cáp ngầm với Capacitor 8μF tích hợp

Tính năng sản phẩm:

đo điện áp chính xác trong thời gian thực ở phía điện áp cao;

Bảo vệ khởi động ở vị trí không để tăng cường an toàn và độ tin cậy;

Thiết kế đo điện áp cao độc đáo, cho phép voltmeter chỉ ra giá trị điện áp của tụy trong thời gian thực ngay cả khi dừng lại, cung cấp cho các nhà khai thác quyền kiểm soát hoàn toàn điện áp cao;

Thời gian xả có thể được đặt tùy ý trong khoảng thời gian thích hợp.

Mô tả chức năng bảng điều khiển

1. An toàn đất: Đặt đất vỏ thiết bị để ngăn chặn vỏ trở nên hoạt động hoặc nhân viên bị sốc điện.

2. Nút xả: Khi điện áp cao tắt, nhấn nút này tự động xả điện tích bên trong.

3. Nút khởi động / Chỉ số vị trí không: Khi chỉ số vị trí không bật (màu vàng), nó cho thấy thiết bị ở vị trí không.Nhấn nút khởi động sẽ kích hoạt đầu ra điện áp cao. Khi chỉ số vị trí không hoạt động, nó cho thấy thiết bị không ở vị trí không.chỉ số vị trí không sẽ chiếu sángNhấn nút khởi động một lần nữa sẽ kích hoạt đầu ra điện áp cao.

4. Nút dừng / Chỉ số điện áp cao: Khi thử nghiệm hoàn thành hoặc xảy ra bất thường, nhấn nút này sẽ cắt đầu ra điện áp cao.Chỉ báo điện áp cao sẽ chiếu sáng để chỉ ra rằng đầu ra điện áp cao đã bắt đầu; chỉ báo sẽ tắt để chỉ ra rằng đầu ra điện áp cao đã dừng lại.

5. Chuyển đổi bảo vệ quá tải: Khi nhấn, chức năng bảo vệ quá tải được kích hoạt; khi giải phóng, thiết bị đã kích hoạt bảo vệ quá tải.Sau khi bật thiết bị, đầu tiên xoay nút này ngược chiều kim đồng hồ đến cuối, sau đó nhấn nút khởi động. sau đó điều chỉnh theo chiều kim đồng hồ để tăng điện áp cao đầu ra từ thấp lên cao,và theo chiều ngược chiều kim đồng hồ để giảm đầu ra điện áp cao từ cao đến thấp.

7. Chuyển mạch điện: "Vị trí 1" cho thấy nguồn điện AC 220V đang bật để cung cấp điện cho hệ thống; "Vị trí 0" cho thấy nguồn điện AC 220V đã tắt để cung cấp điện cho hệ thống.

8. Cụm an toàn: Nơi lắp đặt an toàn trong hệ thống cung cấp điện AC 220V.

9. ổ cắm điện: nguồn điện hoạt động của thiết bị, cổng kết nối AC 220V.

10. Đặt thời gian: Thiết lập khoảng thời gian xả.

11. Ammeter: Chỉ ra dòng điện ở phía điện áp cao.

12. Voltmeter: Một kVmeter chỉ ra điện áp đầu ra cao áp.

13. Điện áp cao (EMP): Kết nối đường dây đầu ra điện áp cao trong khi xả xung.

14. Điện áp cao (DC): Kết nối đường đầu ra điện áp cao trong quá trình thử nghiệm điện áp DC.
