| Nguồn gốc: | Tây An Thiểm Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO CE |
| Số mô hình: | XHHV535-2L |
Được thiết kế cho: Đội xử lý sự cố cáp điện lực, Nhà thầu bảo trì mạng lưới phân phối 35kV, Nhà cung cấp dịch vụ kiểm tra điện áp cao công nghiệp
Giá trị cốt lõi: Máy phát xung DC di động dạng kéo đẩy với tụ điện 2μF cung cấp năng lượng xả 0-1024J để phát hiện sự cố cáp 35kV trở xuống. Bảo vệ ba lớp + khóa liên động vị trí không + vôn kế chờ thời gian thực — khả năng xung 35kV đầy đủ trong một thiết bị di động cho một người vận hành.

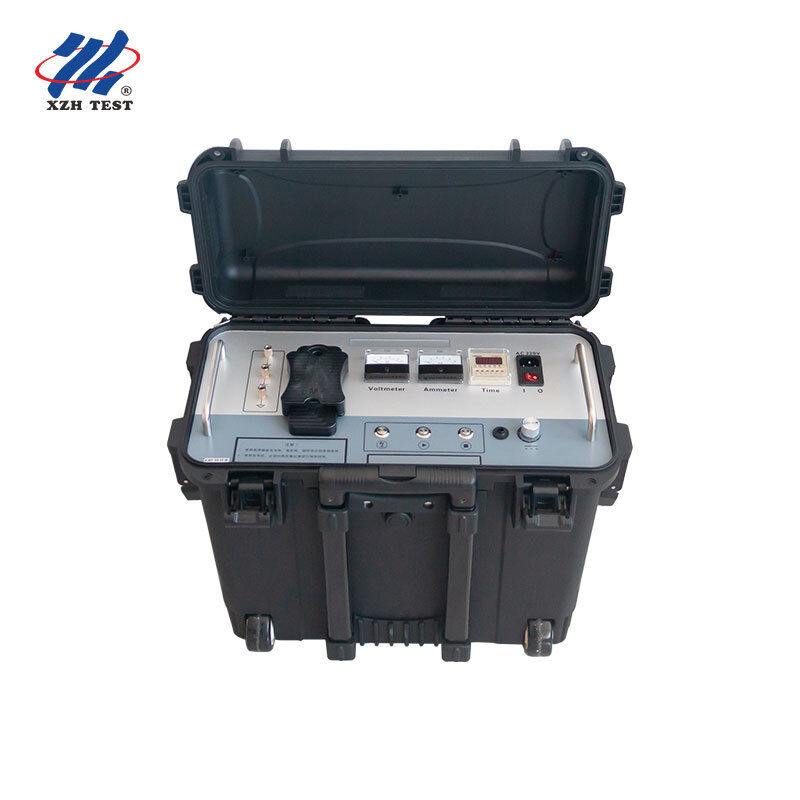

XHHV535-2L được chế tạo cho các đội định vị sự cố cáp chuyên nghiệp cần khả năng xả xung lớp 35kV mà không cần hậu cần của thiết bị gắn trên xe đẩy. Khung kéo đẩy của nó mang lại hiệu suất điện áp cao tương tự như các máy phát loại xe đẩy cồng kềnh hơn, đồng thời cho phép triển khai một người vận hành ở những địa điểm có lối vào hạn chế — trạm biến áp chỉ có lối vào bằng cầu thang, mương cáp có lối tiếp cận hẹp và các cơ sở công nghiệp nhiều tầng nơi kích thước thang máy hạn chế kích thước thiết bị.
Thành tựu kỹ thuật mang tính quyết định của XHHV535-2L là mang lại khả năng xả xung 35kV đầy đủ trong khung kéo đẩy di động. Thông thường, máy phát xung lớp 35kV yêu cầu vỏ bọc gắn trên xe đẩy với khoảng cách an toàn đáng kể, dây dẫn bên trong cỡ lớn và các ngân hàng tụ điện quá khổ — tất cả đều làm tăng trọng lượng và kích thước. XHHV535-2L đạt được cùng định mức điện áp thông qua công nghệ HV trạng thái rắn tần số cao, thiết kế mạch thu nhỏ độ tin cậy cao và kiến trúc sạc/xả tích hợp loại bỏ cáp HV kết nối bên ngoài và các mô-đun tụ điện riêng biệt.
Tác động vận hành: Một máy phát xung có khả năng 35kV mà một kỹ thuật viên có thể mang từ xe đến điểm kiểm tra — qua cổng, lên cầu thang, qua các mương cáp — là một lợi thế vận hành đáng kể cho các tổ chức dịch vụ hiện trường. Nó giảm yêu cầu về xe (không cần cần cẩu), tăng tốc thời gian triển khai mỗi công việc và loại bỏ ràng buộc lập lịch cần đội hai người cho các cuộc gọi xử lý sự cố 35kV thông thường.
| Tính năng an toàn | Cách thức bảo vệ |
|---|---|
| Khóa liên động khởi động vị trí không | Núm điều chỉnh điện áp phải ở vị trí không trước khi có thể bật đầu ra HV — ngăn ngừa khởi động 35kV đột ngột ở điện áp tối đa |
| Vôn kế chờ thời gian thực | Đồng hồ đo kV hiển thị điện áp tụ điện liên tục — ngay cả khi thiết bị đang dừng. Người vận hành luôn biết trạng thái năng lượng trước khi tiếp cận các đầu cuối |
| Bảo vệ tự động ba lớp | Các mạch quá dòng, quá áp và quá nhiệt độc lập giám sát đầu ra đồng thời — tự động ngắt khi có bất kỳ điều kiện lỗi nào |
| Khả năng chịu ngắn mạch trực tiếp | Tầng đầu ra được thiết kế để chịu được các điều kiện ngắn mạch chết trong quá trình điều kiện hóa lỗi mạnh mẽ — không bị hư hỏng, không cần thay cầu chì, chỉ cần đặt lại và tiếp tục |
| Khả năng xả thủ công | Tản năng lượng tụ điện dư một cách có kiểm soát thông qua lệnh của người vận hành — lớp an toàn thứ cấp vượt ra ngoài mạch xả tự động |
| Thời gian xả có thể cấu hình | Khoảng thời gian xả có thể đặt tùy ý — người vận hành kiểm soát nhịp xung để định vị âm thanh tối ưu mà không cần vội vàng hoặc quá tải |
XHHV535-2L tích hợp mạch sạc và mạch xả trong một vỏ bọc nhỏ gọn duy nhất. mạch sạc lấy mẫu điện áp cáp HV và định tuyến nó đến một vòng điều khiển điều chỉnh điện áp — đảm bảo tụ điện lưu trữ năng lượng 2μF được sạc chính xác đến mức do người vận hành chọn (0-35kV). mạch xả, được kích hoạt bởi cơ chế xung, truyền năng lượng lưu trữ qua một quả cầu xả điện áp cao có khe hở chính xác đến đầu cuối đầu ra — tạo ra một xung DC tăng nhanh tạo ra cả tiếng đập âm thanh và quá độ điện từ cần thiết để định vị trước TDR và định vị âm thanh-từ tính.
Nam châm xung — một cụm tích hợp chứa nguồn điện áp cao DC, tụ điện lưu trữ năng lượng và quả cầu xả trong một đơn vị mô-đun duy nhất — là chìa khóa cho dạng thiết bị nhỏ gọn của XHHV535-2L. Bằng cách loại bỏ các cáp kết nối, các ngân hàng tụ điện riêng biệt và các khe hở quả cầu bên ngoài của các thiết lập cấp thành phần truyền thống, nam châm xung đạt được hiệu suất điện tương tự trong một phần nhỏ thể tích vật lý.
| Ứng dụng | Loại cáp mục tiêu |
|---|---|
| Định vị sự cố cáp | Cáp điện cách điện XLPE, PILC và EPR 35kV trở xuống — phân phối đô thị, đường dây công nghiệp và mạch thu gom năng lượng tái tạo |
| Kiểm tra điện áp chịu DC | Xác minh cách điện sau lắp đặt và sau sửa chữa trên cáp 35kV và thiết bị điện bao gồm máy biến áp và thiết bị đóng cắt |
| Kiểm tra phóng điện áp cao | Tạo ra phóng điện có kiểm soát để thu thập dạng sóng TDR và đo khoảng cách định vị sự cố |
| Đồng bộ hóa âm thanh-từ tính | Xả xung đồng bộ để định vị điểm lỗi chính xác bằng cách sử dụng bộ thu âm thanh và trường từ bên ngoài |
| Đánh giá bảo trì phòng ngừa | Đánh giá tình trạng cáp theo lịch trình — xu hướng đường cơ sở phản ứng xung để phát hiện sớm sự suy giảm cách điện trong mạng 35kV cũ |
Q: Máy phát xung điện áp cao hoạt động như thế nào trong việc phát hiện sự cố cáp?
Máy phát xung xả một xung năng lượng cao vào cáp bị lỗi, tạo ra một hồ quang điện áp cao có kiểm soát tại điểm lỗi. Hồ quang này tạo ra cả tín hiệu âm thanh (âm thanh đập lớn có thể phát hiện bằng micro mặt đất) và xung điện từ (có thể phát hiện bằng bộ thu cảm ứng). Bằng cách kết hợp thời gian đến của tín hiệu âm thanh và điện từ, người vận hành có thể định vị chính xác vị trí lỗi — một kỹ thuật được gọi là đồng bộ hóa âm thanh-từ tính.
Q: Tôi nên chọn dải điện áp nào cho các loại cáp khác nhau?
Việc lựa chọn điện áp tuân theo điện áp vận hành định mức của cáp làm hướng dẫn chung. Đối với cáp điện áp thấp (lên đến 1kV), sử dụng dải 8kV hoặc 12kV. Đối với cáp phân phối điện áp trung bình (6-15kV), dải 16kV là phù hợp. Đối với cáp truyền tải điện áp cao (35kV trở lên), sử dụng dải 32kV. Luôn tham khảo thông số kỹ thuật điện áp kiểm tra tối đa của nhà sản xuất cáp và đảm bảo tất cả các khoảng cách an toàn được duy trì trong quá trình vận hành điện áp cao.
Q: Cần tuân thủ những biện pháp phòng ngừa an toàn nào trong quá trình vận hành máy phát xung?
Kiểm tra máy phát xung điện áp cao đòi hỏi các quy trình an toàn nghiêm ngặt. Luôn xác minh cáp đã được ngắt điện hoàn toàn và cách ly khỏi tất cả các nguồn điện trước khi kết nối. Thiết lập một vùng an toàn tối thiểu 5 mét xung quanh khu vực kiểm tra với các biển cảnh báo. Tất cả nhân viên phải đeo PPE phù hợp bao gồm quần áo chống hồ quang, găng tay cách điện HV và giày bảo hộ điện môi. Các tính năng an toàn tích hợp — xả tự động khi tắt nguồn, dừng khẩn cấp và khóa liên động điện áp không — cung cấp các lớp bảo vệ bổ sung nhưng không bao giờ được thay thế các quy trình an toàn thích hợp.
Q: Ưu điểm của nhiều mức năng lượng (Joule) trên thiết bị này là gì?
Các mức năng lượng khác nhau phục vụ các mục đích chẩn đoán khác nhau. Các cài đặt năng lượng thấp (ví dụ: 864J–1024J) rất lý tưởng để xác nhận lỗi ban đầu và định vị các lỗi có điện trở cao, nơi năng lượng quá mức có thể làm hỏng cáp. Năng lượng trung bình (1225J–2048J) cung cấp cường độ tín hiệu âm thanh tối ưu cho hầu hết các định vị lỗi thông thường. Năng lượng cao (2450J+) dành cho cáp rất dài, các tình huống chôn sâu hoặc các lỗi trở kháng cao yêu cầu tạo hồ quang mạnh hơn để tạo ra tín hiệu âm thanh có thể phát hiện được. Lựa chọn ba cấp độ cho phép người vận hành điều chỉnh đầu ra năng lượng với điều kiện thực tế.
Q: Bảo hành và hỗ trợ nào được bao gồm với máy phát xung này?
Bảo hành tiêu chuẩn 12 tháng đối với lỗi sản xuất với hỗ trợ kỹ thuật trọn đời. Chứng nhận CE và ISO 9001:2015. Mỗi đơn vị bao gồm máy phát xung, cáp đầu ra HV, cáp nối đất, que xả, hướng dẫn sử dụng và một xe đẩy chịu tải nặng với bánh xe có khóa để vận chuyển an toàn. Có sẵn dịch vụ lắp đặt tại chỗ, vận hành và đào tạo an toàn cho người vận hành theo yêu cầu. Các bộ phận thay thế bao gồm khe xả, tụ điện và diode HV được dự trữ để thay thế nhanh chóng.
