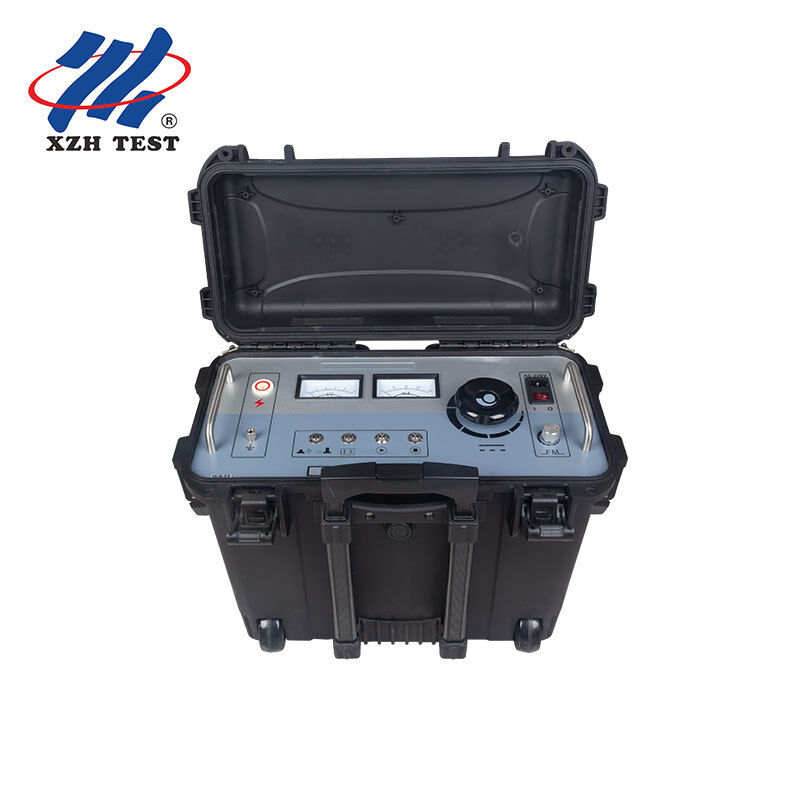

Điện áp đầu ra của máy tìm lỗi lớp vỏ ngoài cáp điện áp cao là 10kV và thấp hơn,hoàn toàn đáp ứng các yêu cầu thử nghiệm chống trùm ngoài cáp của tiêu chuẩn quốc gia GB50150-2006 của Trung Quốc, bao gồm các thử nghiệm chấp nhận và phòng ngừa các lớp vỏ ngoài cáp phù hợp với các hệ thống liên kết chéo cũng như vị trí lỗi của lớp vỏ ngoài cáp.Nó nhanh chóng và chính xác tìm thấy lỗi nối đất vỏ bên ngoài và các mối nguy ẩn như dòng rò rỉ quá mức trong 10kV-500kV dây cáp điện áp cao và cực cao đơn lõi và ba lõi, và cũng có thể thực hiện 5kV-10kV, 1 phút DC chịu được thử nghiệm trên HDPE và PVC cáp vỏ bên ngoài.Nó là một công cụ thiết yếu dành riêng cho bảo trì thiết bị cáp của 10kV-500kV đơn lõi và ba lõi điện áp cao và cáp siêu điện áp, các công ty kỹ thuật cáp điện cực cao và các công ty kỹ thuật truyền tải và chuyển đổi điện.
Nó dành cho ai (Khán giả mục tiêu)XHHG523L được định vị cho giai đoạn xác định và chịu đựng tại chỗ của công việc lớp vỏ ngoài cáp một khi phần lỗi gần đúng được biết,nó được sử dụng để xác định chính xác vị trí lỗi áo khoácNó được thiết kế cho các đội dịch vụ cáp và bảo trì thực địa làm việc trực tiếp trên các cáp cao áp và cực cao áp 10kV-500kV,đối với các công ty kỹ thuật cáp điện cực cao và các công ty kỹ thuật truyền tải và chuyển đổi điện thực hiện việc chấp nhận và thử nghiệm phòng ngừa, và cho các chủ sở hữu tài sản cáp và người sử dụng công nghiệp, đường sắt, tàu điện ngầm và trạm điện ngầm duy trì các jack cáp điện áp cao của riêng họ.Nó được sử dụng trong cả hai ứng dụng chôn trực tiếp (phương pháp điện áp bước) và các ứng dụng đặt đường hầm (phương pháp hiện tại), cũng như cho 5kV-10kV, 1 phút DC áo khoác chịu được thử nghiệm trên HDPE và PVC vỏ.thiết bị này là một thiết bị định vị di động chuyên dụng: nó không có phần cầu và thay vào đó tập trung vào việc xác định lỗi mặt đất của áo khoác tại chỗ và thực hiện thử nghiệm chịu đựng áo khoác, trong một thiết bị di động.
Tính năng sản phẩm| Điểm | Thông số kỹ thuật |
|---|---|
| Điện áp đầu vào | AC 220V (± 10%), 50Hz (± 2Hz) |
| Điện áp đầu ra | 0 ~ 10kV (làn sóng vuông), điều chỉnh |
| Điện lượng đầu ra | 0 ~ 200mA |
| Khả năng sản xuất | 2kVA |
| Điều chỉnh tần số | Min: 0.2Hz, Max: 5Hz (sự điều chỉnh phạm vi) |
Chức năng định vị địa phương: nguồn cung cấp nguồn điện AC 220V được điều chỉnh sóng đầy đủ để đạt được chuyển đổi tuyệt vời,biến nó thành tín hiệu đặc biệt công suất cao cần thiết để xác định; tín hiệu này được áp dụng cho cáp để được định vị thông qua đường kết nối, và phương pháp điện áp bước hoặc phương pháp hiện tại có thể được sử dụng để xác định chính xác lỗi cáp.
Phương pháp điện áp bước: nếu một cáp chôn có lỗi nối đất, phương pháp khác biệt tiềm năng có thể được sử dụng để tìm điểm lỗi.Một điện áp thử nghiệm được áp dụng giữa điểm thử của cáp bị lỗi và mặt đất, do đó, một trường điện phân phối đồng tâm với điểm nhập hình thành xung quanh điểm nhập của cáp vào mặt đất.Không có sự khác biệt tiềm năng giữa bất kỳ điểm của cùng một bán kính trong lĩnh vực này, nhưng có một sự khác biệt tiềm năng giữa bất kỳ hai điểm có bán kính khác nhau, và khi khoảng cách giữa hai điểm được cố định, hai điểm càng gần trung tâm,sự khác biệt tiềm năng càng lớn. Bằng cách di chuyển hai điểm A và B dần dần về phía trung tâm, sự khác biệt tiềm năng trở thành bằng không khi điểm lỗi chính xác ở giữa A và B;nếu chuyển động tiếp tục qua điểm lỗi, độ cực của sự khác biệt tiềm năng đảo ngược, do đó di chuyển qua lại cho phép điểm đặt đất được đánh giá chính xác.
Phương pháp dòng điện: nếu một cáp đường hầm có lỗi nối đất, các hướng dòng điện ngược lại trước và sau điểm lỗi có thể được sử dụng để tìm điểm lỗi.Một tín hiệu điện áp cao xung được áp dụng cho cáp bị lỗi để điểm lỗi xả; các dòng trước và sau điểm lỗi sau đó có cực đối lập trong khi dòng tại điểm lỗi là nhỏ nhất.Một kẹp nhận được sử dụng để đánh giá hướng của dòng trước và sau khi điểm lỗi: kẹp kẹp tiếp nhận trên cáp, hộp tiếp nhận chỉ ra một hướng, và nếu chuyển động tiếp tục qua điểm lỗi, cực dòng chảy đảo ngược,Vì vậy, di chuyển qua lại cho phép điểm đất được đánh giá chính xác.
Chức năng chịu đựng: chuyển phím chức năng sang chức năng chịu đựng để đầu ra 0-10kV cho một thử nghiệm chịu đựng trên cáp.
Thành phần nhạc cụĐịa điểm phương pháp điện áp bước (để xác định chính xác các lỗi lớp vỏ bên ngoài của các cáp chôn trực tiếp,với đơn vị chính truyền tín hiệu trong chế độ định vị địa phương để đảm bảo đầu ra dòng xung liên tục): lắp đặt khung A và kết nối nó với máy thu bằng đường kết nối khung A; đặt công tắc vị trí của máy thu thành I (dấu hiệu yếu hơn) hoặc II (dấu hiệu mạnh hơn),Nulling microammeter với nút null ở vị trí I (trong vị trí II nút null không có hiệu lực); dọc theo tuyến đường cáp, ngay trên cáp trong phạm vi đo lường thô, chèn các đầu dò khung A vào mặt đất và quan sát cường độ và hướng của máy đo ampere,sử dụng nút điều chỉnh để đặt một swing con trỏ phù hợp; giữ nút điều chỉnh và thứ tự phía trước đến phía sau của các đầu dò khung A không thay đổi và tiếp tục di chuyển khung A về phía trước trên cáp,đầu tiên tìm thấy các phần mà ở đó độ cực thay đổi và sau đó là điểm mà tín hiệu xung là 0 hoặc đảo ngược, đó là điểm lỗi; khi hoàn thành, thiết lập công tắc vị trí máy thu vào 0, tắt tín hiệu xung cao áp và xả cáp và tụ.
Định vị phương pháp hiện tại (để xác định chính xác các lỗi lớp vỏ bên ngoài của cáp được đặt trong đường hầm, với đơn vị chính truyền tín hiệu trong chế độ định vị):kết nối kẹp tiếp nhận hiện tại với máy thu; đặt công tắc vị trí máy thu vào I (hoặc II khi dòng điện mạnh) và làm bằng không microammeter với nút làm bằng; trong phạm vi đo lường thô,kẹp kẹp tiếp nhận hiện tại trên cáp và quan sát cường độ và hướng của máy đo điện, sử dụng nút điều chỉnh để thiết lập một cú lắc con trỏ phù hợp; giữ nút điều chỉnh và hướng kẹp tiếp nhận không thay đổi và tiếp tục di chuyển kẹp về phía trước,đầu tiên tìm thấy phần mà ở đó độ cực thay đổi và sau đó là điểm mà tín hiệu xung là 0, đó là điểm lỗi; khi hoàn thành, thiết lập công tắc vị trí máy thu vào 0, tắt tín hiệu xung cao áp và xả cáp và tụ.
Chế độ chịu đựng: insert the red high-voltage line into the “high-voltage output” terminal with the other end connected to the metal sheath or armoring and the “ground” reliably connected (never connect wiring while the unit is on); sau khi kết nối hoàn tất, kết nối nguồn cung cấp AC 220V và bật; xác nhận tình trạng cáp tại chỗ và kết nối chính xác,và trước khi bắt đầu kiểm tra xem điều chỉnh điện áp đã được xoay ngược chiều kim đồng hồ đến 0; chọn chế độ chịu đựng bằng nút chuyển đổi chức năng (đèn đỏ); nhấn nút khởi động và đèn nút dừng bật;xoay điều chỉnh điện áp theo chiều kim đồng hồ và xem voltmeter và ammeter để chọn một điện áp đầu ra phù hợp; sau khi thử nghiệm, xoay bộ điều chỉnh điện áp theo chiều ngược chiều kim đồng hồ đến vị trí không, nhấn nút dừng, sau đó tắt;Chỉ sau khi xả dây cáp bị lỗi bằng điện áp cao, dây dẫn thử nghiệm có thể được tháo ra.
Ghi chú và các vấn đề chungBảo hành: trong vòng một năm kể từ ngày mua, sửa chữa miễn phí cho các vấn đề về chất lượng sản phẩm, bảo trì suốt đời và dịch vụ kỹ thuật.
Câu hỏi thường gặp Q1: XHHG523L được sử dụng cho gì?Nó là một máy dò lỗi lớp ngoài cáp điện áp cao với sức mạnh 10kV trở xuống.Nó được sử dụng để nhanh chóng và chính xác tìm thấy lỗi nối đất vỏ ngoài và nguy cơ rò rỉ quá mức trong các cáp cao áp và cực cao áp 10kV-500kV đơn lõi và ba lõi, đáp ứng đầy đủ các yêu cầu thử nghiệm chống trục bên ngoài của cáp của GB50150-2006, bao gồm các thử nghiệm chấp nhận và phòng ngừa các lớp vỏ bên ngoài phù hợp với các hệ thống liên kết chéo.
Q2: Khả năng đầu ra là bao nhiêu?Điện áp đầu vào là AC 220V (± 10%), 50Hz (± 2Hz); điện áp đầu ra là 0 ~ 10kV (làn sóng vuông) và có thể điều chỉnh; dòng đầu ra là 0 ~ 200mA; công suất đầu ra là 2kVA;và điều chỉnh tần số dao động từ tối thiểu 0.2Hz đến tối đa 5Hz (có thể điều chỉnh). Nó cũng có thể thực hiện 5kV-10kV, 1 phút DC chịu thử nghiệm trên lớp ngoài cáp HDPE và PVC.
Q3: Làm thế nào để xác định điểm lỗi?Trong chế độ định vị, nguồn cung cấp AC 220V được chuyển đổi thành tín hiệu đặc biệt công suất cao được áp dụng cho cáp,và lỗi được xác định chính xác bằng phương pháp điện áp bước cho các cáp chôn trực tiếp (với khung A) hoặc phương pháp hiện tại cho các cáp đặt trong đường hầm (với kẹp nhận), sau khi thay đổi cực và sau đó là điểm mà tín hiệu xung là bằng không.
Q4: Nó cung cấp các tính năng bảo vệ và hiển thị nào?Nó có bảo vệ tự động quá điện, quá điện áp và quá nóng, bảo vệ khởi động ở vị trí không và thiết kế tự xả độc đáo (một khi đầu ra điện áp cao bị ngắt,điện áp cao của chính nó trở thành không)Nó sử dụng đồng hồ chỉ dẫn kép cho dòng điện và điện áp, cho phép chuyển đổi một phím giữa chế độ địa phương hóa và chế độ chịu đựng, không có khu vực mù trong phạm vi thử nghiệm,và cung cấp một công tắc bảo vệ quá hiện tại và độ nhạy của máy thu có thể điều chỉnh.
Q5: Các thông số kỹ thuật vật lý là gì và bao gồm những gì?Kích thước là 540L × 310W × 460H và trọng lượng là 35kg. Công cụ đi kèm với các đơn vị chính, một đường dây kết nối điện áp cao, một đường dây điện, một máy thu, một bộ an toàn 8A (với dự phòng), một dây đất,một kẹp tiếp nhận và một khung A.
