Bộ nhận dạng cáp XHSB505B - Bộ định vị lỗi cáp
Nhận dạng chính xác và đáng tin cậy.
Hàm nhận dạng lớn phù hợp với nhiều loại cáp khác nhau.
Thao tác cực kỳ đơn giản.
Chỉ dẫn rõ ràng và trực quan.
Bộ phận chính và phụ kiện có thể di động và gọn gàng.
Cường độ tín hiệu nhận được của máy thu có thể điều chỉnh được.
Có thể kiểm tra cả cáp mang điện và cáp đã ngắt điện.
Nhỏ và di động, trọng lượng nhẹ.
Nguyên tắc làm việc Phát hiện cáp bị mất điện
Máy phát chủ yếu tạo ra tín hiệu xung đặc biệt, được đưa vào thông qua đường kết nối với cáp cần xác định. Theo nguyên lý cảm ứng điện từ, dọc theo cáp sẽ tạo ra một tín hiệu cảm ứng phù hợp với tín hiệu truyền đi. Tại chỗ, kẹp thu có độ nhạy cao cùng với bộ thu cầm tay được sử dụng để phát hiện tất cả các loại cáp và theo chỉ báo của đồng hồ của bộ thu, cáp mang tín hiệu được áp dụng (nghĩa là cáp đã ngắt điện được xác định) có thể được tìm thấy một cách chính xác.
Phát hiện cáp trực tiếp
Máy phát tạo ra tín hiệu xung đặc biệt, được đưa vào thông qua kẹp phát chuyên dụng tại một điểm trên cáp có điện cần xác định. Theo nguyên lý cảm ứng điện từ, dọc theo cáp sẽ tạo ra một tín hiệu cảm ứng phù hợp với tín hiệu truyền đi; tại chỗ, kẹp thu có độ nhạy cao và bộ thu cầm tay được sử dụng để phát hiện tất cả các loại cáp và theo chỉ báo của bộ thu, cáp mang tín hiệu được áp dụng (nghĩa là cáp trực tiếp được xác định) có thể được tìm thấy một cách chính xác.
Người dùng và ứng dụng được đề xuất
Thiết bị này được dành riêng cho việc nhận dạng cáp - nghĩa là xác định xem cáp nào trong số nhiều cáp là mục tiêu - thay vì xác định vị trí lỗi. Nó hoạt động trên cả cáp có điện và cáp đã ngắt điện và đặc biệt phù hợp với:
1. Đội thi công lắp đặt cáp
Để nhanh chóng xác nhận "cáp nào là cáp chúng tôi đang tìm kiếm" trong quá trình lắp đặt, di dời, bảo trì và xử lý lỗi, sử dụng phương pháp kết nối trực tiếp hoặc phương pháp ghép nối.
2. Các đội thi công hầm cáp và hầm
Để xác định cáp mục tiêu trong số nhiều cáp có cùng thông số kỹ thuật được đặt trong các rãnh dày đặc và đường hầm dài, nơi hướng xoay của kim đồng hồ mang lại phán đoán trực quan và đáng tin cậy.
3. Đội bảo trì và xử lý sự cố cáp
Để xác định cáp trước khi thử nghiệm đột biến bắt buộc trước khi xây dựng và để xác định cáp đang mang điện mà không thực hiện bất kỳ thao tác nào trên cáp đang được thử nghiệm (phương pháp ghép nối).
Thông số kỹ thuật
| Mục |
Đặc điểm kỹ thuật |
| Phương pháp nhận dạng |
Đánh giá theo hướng xoay kim mét |
| Mở hàm |
Kẹp truyền: Φ125mm; kẹp nhận: Φ200mm |
| Điện áp đầu ra |
Gear I (kết nối trực tiếp): 150V; Gear II (phương pháp ghép nối): 250V |
| Phạm vi kiểm tra |
Phương thức kết nối trực tiếp: 0Ω–1kΩ; phương pháp ghép nối: 0Ω–50Ω |
| Dòng xung |
0–10A |
| Chu kỳ xung |
2,75 giây mỗi chu kỳ |
| Nguồn điện |
Máy phát: pin lithium 12VDC; máy thu cầm tay: pin cỡ 5 (AA) |
Bố cục nhạc cụ

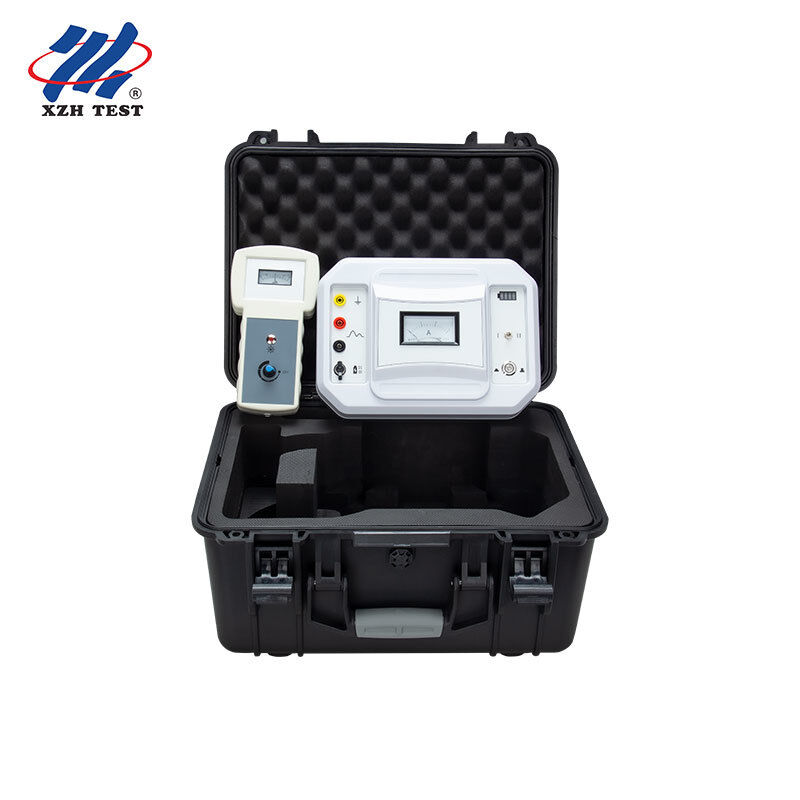

Thiết bị bao gồm máy phát, kẹp truyền, kẹp thu và máy thu cầm tay.
Bảng phát - cực nối đất: cực nối đất an toàn của thiết bị; đầu ra dương: đầu ra máy phát dương, được kết nối với đường đầu ra màu đỏ; đầu ra âm: đầu ra máy phát âm, được kết nối với đường đầu ra màu đen; sạc: Cổng sạc DC12V, kết nối bộ sạc 12V để bắt đầu sạc; công tắc nguồn: bật/tắt nguồn làm việc; công tắc bánh răng: "I" để nhận dạng cáp đã ngắt điện và "II" để nhận dạng cáp đang mang điện; chỉ báo pin: hiển thị mức pin theo thời gian thực khi pin tích hợp hoạt động; ampe kế: hiển thị giá trị trung bình tức thời của dòng điện đầu ra.
Bộ thu cầm tay - một núm điều chỉnh điều chỉnh cường độ tín hiệu nhận được (theo chiều kim đồng hồ để tăng, ngược chiều kim đồng hồ để giảm; nó cũng có chức năng chuyển đổi). Đầu nối BNC ở phía dưới dùng để kết nối kẹp thu để nhận tín hiệu.
Hướng dẫn vận hành Nhận dạng cáp đã ngắt điện - phương pháp kết nối trực tiếp
Phương pháp nối dây 1: nối dây dẫn thử nghiệm màu đỏ của máy phát với lõi cáp (một pha là đủ) và dây dẫn thử nghiệm màu đen với đất; nối đầu kia của pha đó với đất (lớp bảo vệ cáp và áo giáp không được nối đất).
Phương pháp đấu dây 2: nối dây dẫn màu đỏ vào lõi cáp (một pha là đủ); nối dây đo màu đen với tấm chắn bằng đồng hoặc vỏ cáp; kết nối đầu kia của pha đó với tấm chắn đồng hoặc vỏ cáp; và kiểm tra trạng thái nối đất của tấm chắn hoặc áo giáp bằng đồng. Việc xác định cáp bị ảnh hưởng bởi tình trạng nối đất của hệ thống nối đất và việc vỏ bọc hoặc vỏ bọc cáp có còn nguyên vẹn hay không, vì vậy phương pháp 1 và 2 cho kết quả lý tưởng nhất.
Nếu điện trở của vòng nối đất của hệ thống nối đất quá lớn hoặc không đáng tin cậy, tín hiệu truyền đi có thể không tải được hoặc có thể bị triệt tiêu và kết quả nhận dạng sẽ kém; trong trường hợp đó hãy điều chỉnh hệ thống dây điện và sử dụng phương pháp 1 hoặc phương pháp 2.
Các bước vận hành
1.Bật công tắc nguồn của máy phát và đặt công tắc bánh răng về "I"; đèn nguồn nhấp nháy ba lần và kim ampe kế cũng quay ba lần ở cùng tần số, phát ra tín hiệu xung theo chu kỳ.
2.Kết nối bộ thu với kẹp thu và kẹp kẹp thu vào cáp đang được kiểm tra.
3.Lưu ý hướng mũi tên của kẹp nhận (mũi tên chỉ về phía xa), nếu không kim sẽ xoay theo hướng ngược lại.
4.Xoay núm điều chỉnh của máy thu theo chiều kim đồng hồ; khi nghe thấy tiếng "bíp" và đèn báo bật sáng nghĩa là đầu thu đã được bật. Sau đó đặt cường độ tín hiệu nhận được ở mức phù hợp. Tại thời điểm này, chỉ có cáp mang tín hiệu nhận được ba tín hiệu đặc tính liên tục cùng hướng; tần số xoay tín hiệu khớp với tần số máy phát và âm thanh "bíp-bíp-bíp" được phát ra.
Nhận dạng cáp trực tiếp - phương pháp ghép nối
Không cần thực hiện bất kỳ thao tác nào trên cáp đang được thử nghiệm - chỉ cần kẹp kẹp truyền vào cáp.
Cả hai đầu của vỏ cáp phải được nối đất tốt, nếu không thì dòng điện ghép nối sẽ giảm khi điện trở nối đất tăng.
Nếu cả hai đầu của vỏ bọc không được nối đất hoặc vỏ bọc bị đứt ở giữa thì không thể sử dụng phương pháp ghép nối.
Khi kẹp truyền được kẹp vào cáp, mũi tên trên kẹp phải hướng về đầu kia của cáp.
Kẹp thu và kẹp phát phải cách nhau ít nhất 2m.
操作步骤
1.Kết nối đầu ra máy phát với kẹp phát và kẹp nó vào vị trí thích hợp của cáp đang hoạt động cần xác định, với mũi tên kẹp chỉ vào đầu xa của cáp.
2.Bật công tắc nguồn máy phát và chọn bánh răng "II"; đèn nguồn nhấp nháy ba lần và kim ampe kế lắc ba lần ở cùng tần số, phát ra tín hiệu xung theo chu kỳ.
3.Kết nối kẹp thu với máy thu và kẹp nó vào cáp đang được kiểm tra.
4.Lưu ý rằng mũi tên của kẹp nhận chỉ vào đầu xa của cáp, nếu không thì kim sẽ dao động ngược chiều.
5.Xoay núm điều chỉnh của máy thu theo chiều kim đồng hồ; khi nghe thấy tiếng "bíp" và đèn báo bật sáng nghĩa là đầu thu đã được bật. Đặt cường độ tín hiệu nhận được ở mức phù hợp; Sau đó, chỉ cáp mang tín hiệu mới nhận được tín hiệu có tần số dao động khớp với tần số chuyển đổi đầu ra của máy phát và âm thanh "bíp-bíp-bíp" được phát ra.
6.Nếu không thể xác định được cáp mục tiêu bằng phương pháp ghép nối thì nên sử dụng phương pháp kết nối trực tiếp.
Các biện pháp phòng ngừa
Trong quá trình thử nghiệm, cường độ tín hiệu nhận được của máy thu phải được điều chỉnh phù hợp - không quá lớn cũng không quá nhỏ.
Sau khi xác định được cáp cần kiểm tra, phải tiến hành kiểm tra đột biến trước khi thi công, để đảm bảo an toàn!
Khi kẹp thu được kẹp vào cáp đang thử nghiệm, hãy đảm bảo rằng các hàm tiếp xúc tốt; bụi trên ngàm, khe hở ở điểm tiếp xúc hoặc khớp lỏng đều sẽ ảnh hưởng đến việc thu tín hiệu.
Nếu hiện trường không thấy rõ hiện tượng xoay kim, hãy kiểm tra xem kẹp tiếp nhận có tiếp xúc tốt hay không.
Khi xác định cáp có điện, nếu nhiễu quá nghiêm trọng khiến kẹp thu trở nên bão hòa từ tính và không thể nhận được tín hiệu, thì nên sử dụng phương pháp ngắt điện để thay thế.
Thiết bị có thể được nối tắt trực tiếp để thử nghiệm.
Khi tần số xoay kim của máy thu không khớp với máy phát hoặc biên độ dao động quá nhỏ, tín hiệu nhận được quá yếu - hãy xoay núm điều chỉnh theo chiều kim đồng hồ để tăng cường độ tín hiệu nhận được.
Khi kim thu dao động không đều hoặc không hề dao động, tín hiệu nhiễu quá mạnh hoặc cáp được kiểm tra không phải là cáp mục tiêu.
Đọc hướng dẫn chi tiết và tuân thủ các biện pháp phòng ngừa có liên quan. Thiết bị có thể sử dụng trong nhà và ngoài trời nhưng phải tránh mưa, khí ăn mòn, bụi bẩn và nơi có nhiệt độ cao. Người vận hành phải có kiến thức chung về thiết bị hoặc dụng cụ điện. Đây là dụng cụ có độ chính xác cao và cần được bảo vệ khỏi rung động mạnh. Việc sửa chữa, chăm sóc và điều chỉnh phải được thực hiện bởi các chuyên gia. Sạc và bảo trì máy phát 2 tháng một lần để tránh hư hỏng pin. Cường độ tín hiệu nhận được của máy thu phải được điều chỉnh ngay từ đầu trước khi thử nghiệm (không quá lớn cũng không quá nhỏ) và không được điều chỉnh trong quá trình thử nghiệm.
常问问题
Q1. Bộ nhận dạng cáp XHSB505B được sử dụng để làm gì?
Nó xác định cáp nào là mục tiêu trong số nhiều loại cáp trong quá trình đặt cáp nguồn, di dời, bảo trì và xử lý lỗi — đặc biệt là trong các rãnh cáp có nhiều cáp có cùng thông số kỹ thuật. Nó có thể xác định cả cáp có điện và cáp không có điện.
Q2. Sự khác biệt giữa phương pháp kết nối trực tiếp và phương pháp ghép nối là gì?
Phương pháp kết nối trực tiếp dành cho cáp đã ngắt điện: đầu ra máy phát được kết nối với lõi cáp (hoặc với tấm chắn/vỏ bọc bằng đồng), với phạm vi thử nghiệm 0Ω–1kΩ và bánh răng I (150V). Phương pháp ghép nối dành cho cáp mang điện: kẹp phát được kẹp vào cáp mà không cần xử lý cáp, có dải đo 0Ω–50Ω và bánh răng II (250V); cả hai đầu vỏ bọc phải được nối đất tốt.
Q3. Kết quả nhận dạng được đánh giá như thế nào?
Theo hướng xoay của kim đồng hồ: chỉ cáp mang tín hiệu mới nhận được ba tín hiệu đặc trưng liên tục cùng hướng, tần số xoay khớp với máy phát và phát ra âm thanh "bíp-bíp-bíp". Mũi tên của kẹp thu (và kẹp truyền) phải trỏ vào đầu xa của cáp, nếu không kim sẽ xoay theo hướng ngược lại.
Q4. Các thông số kỹ thuật chính là gì?
Nhận dạng bằng hướng xoay kim đồng hồ; hàm kẹp truyền Φ125mm và hàm kẹp nhận Φ200mm; điện áp đầu ra 150V (bánh răng I) và 250V (bánh răng II); phạm vi kiểm tra 0Ω–1kΩ (trực tiếp) và 0Ω–50Ω (khớp nối); dòng xung 0–10A; chu kỳ xung 2,75 giây mỗi chu kỳ; nguồn điện Pin lithium 12VDC (máy phát) và pin cỡ 5 (AA) (máy thu cầm tay).
Q5. Trong gói hàng bao gồm những gì và cần lưu ý những gì để đảm bảo an toàn?
Bộ sản phẩm bao gồm 1 máy phát, 1 máy thu, 1 bộ sạc, 1 dây đầu ra màu đỏ, 1 dây đầu ra màu đen, 1 kẹp phát, 1 kẹp thu và 2 pin cỡ 5 (AA). Để đảm bảo an toàn, sau khi xác định được cáp cần thử, phải tiến hành thử nghiệm gai trước khi thi công; khi xác định cáp có điện, hai đầu vỏ bọc phải được nối đất tốt và các kẹp thu và phát phải cách nhau ít nhất 2m.
