XHSB505B Bộ nhận dạng cáp — Máy dò lỗi cáp
Đặc điểm sản phẩm
Nhận dạng chính xác và đáng tin cậy.
Hàm kẹp nhận dạng lớn phù hợp với nhiều loại cáp (kẹp truyền Φ125mm, kẹp nhận Φ200mm).
Thao tác cực kỳ đơn giản và chỉ báo rõ ràng, trực quan.
Thiết bị chính và phụ kiện có tính di động và gọn gàng, nhỏ gọn và nhẹ.
Cường độ tín hiệu nhận được của bộ thu có thể điều chỉnh được.
Cả cáp đang có điện và cáp đã ngắt điện đều có thể được kiểm tra.
Người dùng và Ứng dụng được đề xuất
Thiết bị này dành riêng cho việc nhận dạng cáp — xác định cáp nào trong số nhiều cáp là mục tiêu — cho cả cáp đang có điện và cáp đã ngắt điện. Thiết bị đặc biệt phù hợp với:
1. Đội kiểm tra rãnh cáp và khảo sát hồ sơ cáp
Để xác nhận quyền sở hữu và danh tính của từng cáp trong các rãnh dày đặc chứa nhiều cáp cùng thông số kỹ thuật, sử dụng phán đoán trực quan về hướng dịch chuyển của kim đo.
2. Đội bảo trì cáp đang làm việc và không ngừng cấp điện
Để xác định cáp đang có điện bằng phương pháp ghép nối — không cần thao tác gì trên cáp đang kiểm tra và không cần ngừng cấp điện (cả hai đầu vỏ cáp phải được nối đất tốt).
3. Đội di dời, đấu nối lại và nối cáp
Để xác nhận cáp mục tiêu bằng phương pháp kết nối trực tiếp trên cáp đã ngắt điện trước khi di dời hoặc đấu nối lại, và để làm việc với bài kiểm tra mũi nhọn bắt buộc trước khi thi công sau khi nhận dạng. Nguyên lý hoạt động
Phát hiện cáp đang có điện (phương pháp ghép nối)
Bộ phát tạo ra một tín hiệu xung đặc biệt, được đưa qua kẹp truyền chuyên dụng tại một điểm của cáp đang có điện cần xác định. Theo nguyên lý cảm ứng điện từ, một tín hiệu cảm ứng theo tín hiệu truyền được tạo ra dọc theo cáp; tại hiện trường, kẹp nhận có độ nhạy cao và bộ thu cầm tay được sử dụng để phát hiện tất cả các cáp, và theo chỉ báo của bộ thu, cáp mang tín hiệu được áp dụng (cáp đang có điện cần xác định) có thể được tìm thấy chính xác.
Phát hiện cáp đã ngắt điện (phương pháp kết nối trực tiếp)
Bộ phát tạo ra tín hiệu xung đặc biệt, được đưa qua dây kết nối đến cáp cần xác định. Theo nguyên lý cảm ứng điện từ, một tín hiệu cảm ứng theo tín hiệu truyền được tạo ra dọc theo cáp; tại hiện trường, kẹp nhận có độ nhạy cao và bộ thu cầm tay được sử dụng để phát hiện tất cả các cáp, và từ chỉ báo của đồng hồ đo, cáp mang tín hiệu được áp dụng (cáp đã ngắt điện cần xác định) có thể được tìm thấy chính xác.
Bố cục thiết bị

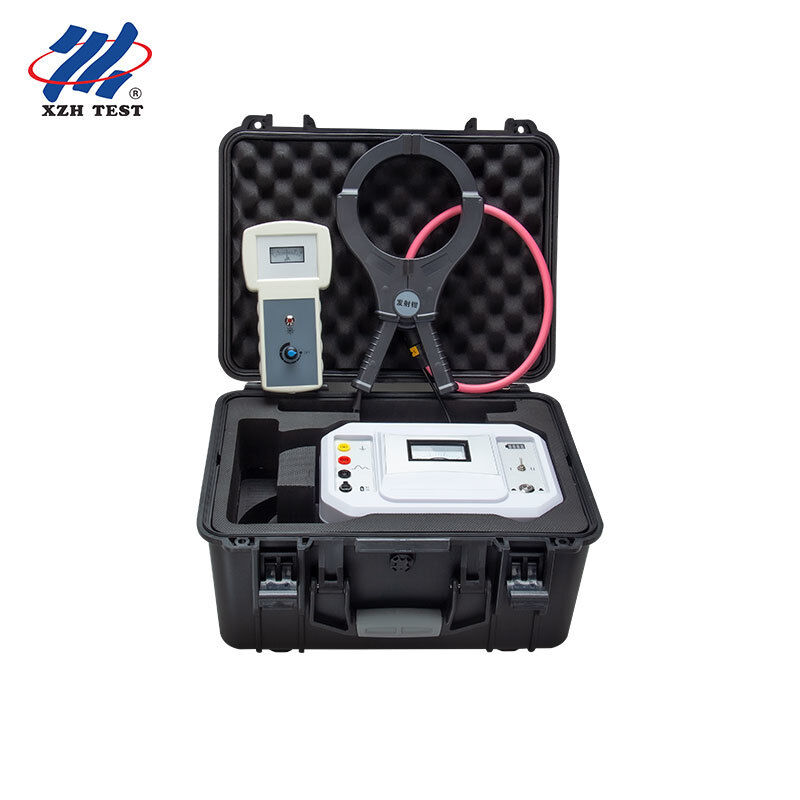

Thiết bị bao gồm bộ phát, kẹp truyền, kẹp nhận và bộ thu cầm tay.
Bảng điều khiển bộ phát: đầu cuối nối đất (nối đất an toàn cho thiết bị); đầu ra dương (kết nối với dây đầu ra màu đỏ); đầu ra âm (kết nối với dây đầu ra màu đen); sạc (cổng sạc DC12V, kết nối bộ sạc 12V để sạc); công tắc nguồn; công tắc bánh răng ("I" để nhận dạng cáp đã ngắt điện, "II" để nhận dạng cáp đang có điện); chỉ báo pin (mức pin thời gian thực khi pin tích hợp hoạt động); ampe kế (dòng điện đầu ra trung bình tức thời).
Bộ thu cầm tay: núm điều chỉnh điều chỉnh cường độ tín hiệu nhận được (xoay theo chiều kim đồng hồ để tăng, xoay ngược chiều kim đồng hồ để giảm; nó cũng có chức năng công tắc); đầu nối BNC ở phía dưới kết nối với kẹp nhận.
| Thông số kỹ thuật |
Mục |
| Thông số kỹ thuật |
Phương pháp nhận dạng |
| Được phán đoán bằng hướng dịch chuyển của kim đo |
Mở hàm kẹp |
| Kẹp truyền: Φ125mm; kẹp nhận: Φ200mm |
Điện áp đầu ra |
| Bánh răng I (phương pháp kết nối trực tiếp): 150V; Bánh răng II (phương pháp ghép nối): 250V |
Phạm vi kiểm tra |
| Phương pháp kết nối trực tiếp: 0Ω–1kΩ; phương pháp ghép nối: 0Ω–50Ω |
Dòng điện xung |
| 0–10A |
Chu kỳ xung |
| 2.75s mỗi chu kỳ |
Nguồn điện |
Bộ phát: pin lithium 12VDC; bộ thu cầm tay: pin cỡ 5 (AA) Hướng dẫn vận hành
Nhận dạng cáp đang có điện — phương pháp ghép nối
Không cần thao tác gì trên cáp đang kiểm tra — chỉ cần kẹp bộ kẹp truyền vào cáp.
Cả hai đầu vỏ cáp phải được nối đất tốt, nếu không dòng ghép nối sẽ giảm khi điện trở nối đất tăng.
Nếu cả hai đầu vỏ không được nối đất, hoặc vỏ bị đứt ở giữa, phương pháp ghép nối không thể sử dụng được.
Khi kẹp, mũi tên trên kẹp truyền phải chỉ về phía cuối xa của cáp.
Nếu điện trở của vòng nối đất quá lớn hoặc không đáng tin cậy, tín hiệu truyền có thể không được tải hoặc có thể bị triệt tiêu và kết quả sẽ kém; điều chỉnh cách đấu dây và sử dụng phương pháp 1 hoặc phương pháp 2.1.
Bật công tắc nguồn của bộ phát và đặt công tắc bánh răng thành "I"; đèn nguồn nhấp nháy ba lần và kim ampe kế dịch chuyển ba lần với cùng tần số, xuất tín hiệu xung theo chu kỳ.2.
Kết nối bộ thu với kẹp nhận và kẹp nó vào cáp đang kiểm tra.3.
Lưu ý hướng mũi tên của kẹp nhận (mũi tên chỉ về phía cuối xa), nếu không kim sẽ dịch chuyển theo hướng ngược lại.4.
Lưu ý rằng mũi tên của kẹp nhận chỉ về phía cuối xa của cáp, nếu không kim sẽ dịch chuyển ngược lại.5.
Xoay núm điều chỉnh của bộ thu theo chiều kim đồng hồ; khi nghe thấy tiếng "bíp" và đèn báo sáng, bộ thu được bật. Đặt cường độ tín hiệu nhận được ở mức phù hợp; chỉ cáp mang tín hiệu mới nhận được tín hiệu có tần số dịch chuyển khớp với tần số chuyển mạch đầu ra của bộ phát, với âm thanh "bíp-bíp-bíp".6.
Nếu không thể xác định cáp mục tiêu bằng phương pháp ghép nối, nên sử dụng phương pháp kết nối trực tiếp.
Nhận dạng cáp đã ngắt điện — phương pháp kết nối trực tiếp
Phương pháp đấu dây 1: kết nối dây đo màu đỏ với lõi cáp (chỉ cần một pha) và dây đo màu đen với đất; kết nối đầu xa của pha đó với đất (lớp vỏ bọc và lớp giáp của cáp không được nối đất).
Phương pháp đấu dây 2: kết nối dây đo màu đỏ với lõi cáp (chỉ cần một pha); kết nối dây đo màu đen với lớp vỏ bọc đồng hoặc lớp giáp cáp; kết nối đầu xa của pha đó với lớp vỏ bọc đồng hoặc lớp giáp cáp; và kiểm tra tình trạng nối đất của lớp vỏ bọc đồng hoặc lớp giáp. Việc nhận dạng bị ảnh hưởng bởi điều kiện nối đất của hệ thống nối đất và bởi việc lớp vỏ bọc hoặc lớp giáp có nguyên vẹn hay không, vì vậy phương pháp 1 và 2 cho kết quả lý tưởng nhất.
Nếu điện trở của vòng nối đất quá lớn hoặc không đáng tin cậy, tín hiệu truyền có thể không được tải hoặc có thể bị triệt tiêu và kết quả sẽ kém; điều chỉnh cách đấu dây và sử dụng phương pháp 1 hoặc phương pháp 2.1.
Bật công tắc nguồn của bộ phát và đặt công tắc bánh răng thành "I"; đèn nguồn nhấp nháy ba lần và kim ampe kế dịch chuyển ba lần với cùng tần số, xuất tín hiệu xung theo chu kỳ.2.
Kết nối bộ thu với kẹp nhận và kẹp nó vào cáp đang kiểm tra.3.
Lưu ý hướng mũi tên của kẹp nhận (mũi tên chỉ về phía cuối xa), nếu không kim sẽ dịch chuyển theo hướng ngược lại.4.
Xoay núm điều chỉnh của bộ thu theo chiều kim đồng hồ; khi nghe thấy tiếng "bíp" và đèn báo sáng, bộ thu được bật. Đặt cường độ tín hiệu nhận được ở mức phù hợp; chỉ cáp mang tín hiệu mới nhận được ba tín hiệu đặc trưng liên tục cùng chiều, với tần số dịch chuyển khớp với bộ phát và âm thanh "bíp-bíp-bíp".
Các biện pháp phòng ngừa
Sau khi cáp cần kiểm tra được xác định, phải thực hiện bài kiểm tra mũi nhọn trước khi thi công, để đảm bảo an toàn!
Trong quá trình kiểm tra, cường độ tín hiệu nhận được của bộ thu phải được điều chỉnh phù hợp — không quá lớn cũng không quá nhỏ — và phải được đặt ở đầu bắt đầu trước khi kiểm tra; nó không được điều chỉnh trong quá trình kiểm tra.
Khi kẹp nhận được kẹp vào cáp đang kiểm tra, hãy đảm bảo các hàm kẹp tiếp xúc tốt; bụi, khe hở hoặc lắp lỏng sẽ ảnh hưởng đến việc nhận tín hiệu.
Nếu kim dịch chuyển không rõ ràng tại hiện trường, hãy kiểm tra xem kẹp nhận có tiếp xúc tốt hay không.
Khi nhận dạng cáp đang có điện, nếu nhiễu quá mạnh khiến kẹp nhận bị bão hòa từ và không nhận được tín hiệu, nên sử dụng phương pháp cáp đã ngắt điện thay thế.
Thiết bị có thể được nối tắt trực tiếp để kiểm tra.
Khi tần số dịch chuyển kim của bộ thu không khớp với bộ phát, hoặc biên độ dịch chuyển quá nhỏ, tín hiệu quá yếu — xoay núm điều chỉnh theo chiều kim đồng hồ để tăng cường độ tín hiệu nhận được.
Khi kim bộ thu dịch chuyển không đều hoặc không dịch chuyển, nhiễu quá mạnh, hoặc cáp đang kiểm tra không phải là cáp mục tiêu.
Thiết bị có thể được sử dụng trong nhà và ngoài trời, nhưng phải tránh mưa, khí ăn mòn, bụi nặng và nơi có nhiệt độ cao. Người vận hành nên có kiến thức chung về thiết bị điện hoặc dụng cụ. Đây là một thiết bị có độ chính xác cao và nên được bảo vệ khỏi rung động mạnh; việc sửa chữa, bảo trì và điều chỉnh phải do chuyên gia thực hiện. Sạc và bảo trì bộ phát hai tháng một lần để tránh hư hỏng pin.
Câu hỏi thường gặp
Q1. XHSB505B Bộ nhận dạng cáp giải quyết vấn đề gì?
Nó giải quyết vấn đề tại hiện trường "chúng ta đang tìm cáp nào" trong quá trình lắp đặt, di dời, bảo trì và xử lý sự cố cáp điện — đặc biệt là trong các rãnh cáp nơi có nhiều cáp cùng thông số kỹ thuật được lắp đặt cùng nhau — giúp tránh việc cưa hoặc đấu nối lại nhầm cáp.
Q2. Kết quả nhận dạng được phán đoán như thế nào?
Bằng hướng dịch chuyển của kim đo: chỉ cáp mang tín hiệu được áp dụng mới nhận được ba tín hiệu đặc trưng liên tục cùng chiều, tần số dịch chuyển khớp với bộ phát và phát ra âm thanh "bíp-bíp-bíp". Mũi tên của kẹp nhận (và kẹp truyền) phải chỉ về phía cuối xa của cáp, nếu không kim sẽ dịch chuyển ngược lại.
Q3. Các thông số kỹ thuật chính là gì?
Nhận dạng bằng hướng dịch chuyển kim đo; hàm kẹp truyền Φ125mm và hàm kẹp nhận Φ200mm; điện áp đầu ra 150V (bánh răng I) và 250V (bánh răng II); phạm vi kiểm tra 0Ω–1kΩ (kết nối trực tiếp) và 0Ω–50Ω (ghép nối); dòng điện xung 0–10A; chu kỳ xung 2.75s mỗi chu kỳ; nguồn điện pin lithium 12VDC (bộ phát) và pin cỡ 5 (AA) (bộ thu cầm tay).
Q4. Cần lưu ý gì khi nhận dạng cáp đang có điện bằng phương pháp ghép nối?
Không cần thao tác gì trên cáp đang kiểm tra; cả hai đầu vỏ cáp phải được nối đất tốt (nếu không dòng ghép nối sẽ giảm khi điện trở nối đất tăng), và nếu các đầu vỏ không được nối đất hoặc vỏ bị đứt ở giữa thì không thể sử dụng phương pháp ghép nối. Khi kẹp, mũi tên kẹp phải chỉ về phía cuối xa của cáp, và kẹp nhận và kẹp truyền phải cách nhau ít nhất 2m.
Q5. Gói sản phẩm bao gồm những gì?
