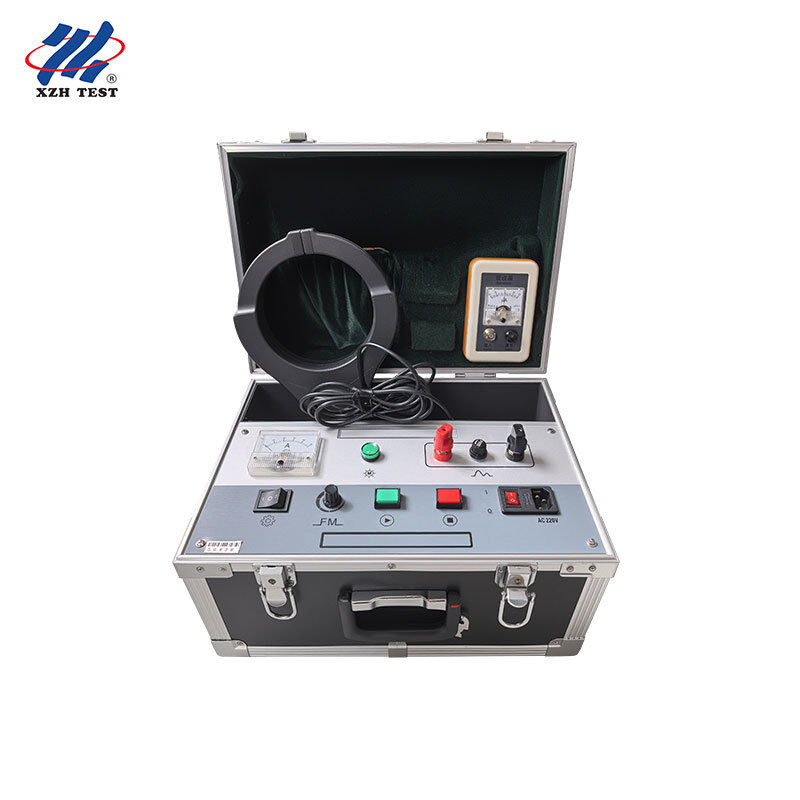

Máy nhận dạng cáp. Công cụ nhận dạng cáp AC công suất cao với tần số tín hiệu điều chỉnh. XHSB505.

Máy nhận dạng cáp. Công cụ nhận dạng cáp AC công suất cao với tần số tín hiệu điều chỉnh. XHSB505.

Chi tiết sản phẩm:
Nguồn gốc: Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu: XZH TEST ISO/CE
Chứng nhận: CE/ISO
Số mô hình: XHSB505
Thông tin chi tiết
Nguồn gốc:
Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu:
XZH TEST ISO/CE
Chứng nhận:
CE/ISO
Số mô hình:
XHSB505
Làm nổi bật:

High Light

Làm nổi bật:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Số lượng đặt hàng tối thiểu:
1 đơn vị
Giá bán:
Có thể đàm phán
chi tiết đóng gói:
Bao bì gỗ
Thời gian giao hàng:
5-8 ngày làm việc
Điều khoản thanh toán:
T/T
Khả năng cung cấp:
3000đơn vị/năm
Mô tả sản phẩm
Tổng quan sản phẩm

Thiết bị nhận dạng cáp XHSB505 được phát triển cho nhân viên thi công, lắp đặt và bảo trì cáp cao áp, những người cần một giải pháp thực tế để xác định một cáp cụ thể trong số nhiều cáp tại công trường. Dựa trên lý thuyết trường điện từ và áp dụng công nghệ tiên tiến cùng với kỹ thuật điện tử và dụng cụ hiện đại, thiết bị cung cấp khả năng nhận dạng cáp nhanh chóng và chính xác.

Tính năng chính
  • Nhận dạng chính xác, không lỗi
  • Kẹp nhận dạng lớn phù hợp với nhiều loại cáp
  • Thao tác cực kỳ đơn giản
  • Chỉ báo rõ ràng và trực quan
  • Các bộ phận chính và phụ di động và gọn gàng
  • Độ nhạy bộ thu có thể điều chỉnh
  • Tần số tín hiệu có thể điều chỉnh
Nguyên lý hoạt động

Nguồn điện lưới AC 220 V đầu vào được chuyển đổi bằng công nghệ điện tử thành tín hiệu đặc biệt công suất cao cần thiết cho việc nhận dạng. Tín hiệu này được đưa vào cáp cần nhận dạng thông qua đường dây kết nối. Dựa trên nguyên lý cảm ứng điện từ, một tín hiệu phù hợp với tín hiệu truyền đi được cảm ứng dọc theo cáp. Tại công trường, một kẹp thu có độ nhạy cao kết hợp với bộ thu cầm tay được sử dụng để kiểm tra tất cả các cáp hiện có, và cáp mục tiêu (cáp mang tín hiệu được áp dụng) có thể được tìm thấy chính xác từ chỉ báo trên đồng hồ đo bộ thu cầm tay.

Thông số kỹ thuật
Mục Thông số kỹ thuật
Phương pháp nhận dạng Được xác định bằng hướng quay của kim đồng hồ
Miệng kẹp Φ125 mm
Công suất 1,5 kVA (gián đoạn, tức thời)
Tần số truyền tín hiệu Tối thiểu 0,4 Hz, Tối đa 1 Hz (phạm vi có thể điều chỉnh)
Hướng dẫn vận hành
  1. Ngắt lớp vỏ bọc ở cả hai đầu cáp khỏi đất. Kẹp kẹp màu đỏ của dây đầu ra vào lõi của cáp cần kiểm tra (pha tốt, hoặc pha có cách điện cao hơn); kẹp kẹp màu đen của dây đầu ra vào điểm nối đất hoặc cọc tiếp đất; kết nối lõi tương ứng của cáp đó với điểm nối đất hoặc cọc tiếp đất ở đầu xa.
  2. Bật công tắc nguồn của thiết bị nhận dạng và chọn bánh răng đầu ra: "I" là bánh răng thấp, phù hợp với cáp ngắn; "II" là bánh răng cao, phù hợp với cáp dài.
  3. Sau khi xác nhận tình trạng cáp tại công trường và dây dẫn đúng, nhấn nút "Bắt đầu".
  4. Kết nối bộ thu của thiết bị nhận dạng với kẹp thu.
  5. Lưu ý hướng mũi tên của kẹp thu — nó chỉ hướng dòng điện (hướng dương); nếu không, kim đồng hồ sẽ quay theo hướng ngược lại.
  6. Kẹp kẹp thu vào cáp cần kiểm tra.
  7. Điều chỉnh độ nhạy bộ thu đến vị trí thích hợp.
  8. Bộ thu cầm tay hiện hiển thị tín hiệu quay.

Khi bộ phát và bộ thu hoạt động bình thường, điện áp cảm ứng trong kẹp kiểm tra được hiển thị trên bộ thu cầm tay, và hướng quay của kim là hướng tín hiệu. Khi núm điều chỉnh không được di chuyển và mũi tên màu đỏ ở bên cạnh kẹp kiểm tra chỉ theo cùng hướng với đường chạy của cáp, cáp có kim bộ thu lệch sang phải với độ quay lớn nhất là cáp mục tiêu; tất cả các cáp khác chỉ hiển thị tín hiệu phản hồi, với kim lệch sang trái và độ quay nhỏ hơn.

Các biện pháp phòng ngừa
  • Trong quá trình kiểm tra, không đặt độ nhạy bộ thu quá cao; độ quay kim đồng hồ khoảng 20–80% là phù hợp.
  • Cầu chì của nguồn điện làm việc của thiết bị nhận dạng không được quá lớn — không được vượt quá 6 A.
  • Sau khi cáp mục tiêu được xác định, nó phải được kiểm tra bằng cách chọc thủng trước khi thi công để đảm bảo an toàn.
  • Khi kẹp bộ thu vào cáp cần kiểm tra, hãy đảm bảo các hàm kẹp tiếp xúc tốt. Bụi trên hàm, khe hở tiếp xúc hoặc tiếp xúc lỏng lẻo đều ảnh hưởng đến việc thu tín hiệu.
  • Nếu kim trên bộ thu không quay rõ ràng tại công trường, hãy kiểm tra xem kẹp thu có tiếp xúc tốt không.
  • Nghiêm cấm sử dụng một dây để thực hiện kiểm tra ngắn mạch trên thiết bị; sử dụng điện trở kiểm tra tiêu chuẩn để kiểm tra.
  • Khi nhận dạng cáp ngắn, điện trở thấp làm cháy cầu chì, hãy nối điện trở kiểm tra nối tiếp ở đầu truyền tín hiệu của thiết bị.
Dành cho ai

XHSB505 là một thiết bị nhận dạng cáp công suất cao, chạy bằng điện lưới (đầu ra 1,5 kVA, kẹp Φ125 mm, tần số tín hiệu có thể điều chỉnh 0,4–1 Hz). Nó nhắm đến các đội nhận dạng cáp tại công trường từ nguồn điện lưới và cần tần số tín hiệu có thể điều chỉnh và các bánh răng đầu ra thấp/cao để phù hợp với cả cáp ngắn và cáp dài.

  • Đội ngũ thi công, lắp đặt và bảo trì cáp cao áp phải xác nhận chính xác cáp họ đang làm việc trước khi cắt hoặc nối.
  • Đội ngũ hiện trường của tiện ích và lưới điện hoạt động trong các rãnh và ống cáp nơi có nhiều cáp cùng thông số kỹ thuật chạy song song.
  • Kỹ sư hiện trường có thể kết nối với nguồn điện AC 220 V tại chỗ và cần đầu ra công suất cao (1,5 kVA) cho các đường cáp khó hoặc dài hơn.
  • Người vận hành cần điều chỉnh tốc độ gửi tín hiệu (0,4–1 Hz) để phù hợp với điều kiện công trường cụ thể và chọn bánh răng thấp "I" cho cáp ngắn hoặc bánh răng cao "II" cho cáp dài.
  • Công nhân điện có kiến thức chung về sử dụng thiết bị và dụng cụ điện, theo yêu cầu trong hướng dẫn sử dụng.
Dịch vụ sau bán hàng

Thiết bị đi kèm với bảo hành miễn phí một năm cho các vấn đề chất lượng kể từ ngày mua, và dịch vụ sửa chữa và kỹ thuật trọn đời được cung cấp. Nếu bạn phát hiện thiết bị không hoạt động bình thường hoặc xảy ra lỗi, vui lòng liên hệ với chúng tôi để chúng tôi có thể sắp xếp giải pháp thuận tiện và hiệu quả nhất cho bạn. Điện thoại dịch vụ: 400-029-0829.

Câu hỏi thường gặp

Q1. XHSB505 nhận dạng cáp mục tiêu như thế nào?
Việc nhận dạng dựa trên hướng quay của kim đồng hồ. Khi núm điều chỉnh không được di chuyển và mũi tên màu đỏ ở bên cạnh kẹp kiểm tra chỉ theo cùng hướng với đường chạy của cáp, cáp có kim bộ thu lệch sang phải với độ quay lớn nhất là cáp mục tiêu; tất cả các cáp khác chỉ hiển thị tín hiệu phản hồi, với kim lệch sang trái và độ quay nhỏ hơn.

Q2. Tần số tín hiệu có thể điều chỉnh dùng để làm gì?
Thiết bị nhận dạng thế hệ mới bổ sung chức năng điều chỉnh tần số. Núm điều chỉnh tần số thay đổi tốc độ gửi tín hiệu, với phạm vi điều chỉnh từ tối thiểu 0,4 Hz đến tối đa 1 Hz, do đó tín hiệu có thể được điều chỉnh cho phù hợp với điều kiện tại công trường.

Q3. Các bánh răng đầu ra "I" và "II" là gì?
Công tắc chọn đầu ra có hai bánh răng: "I" là bánh răng thấp, phù hợp với cáp ngắn, và "II" là bánh răng cao, phù hợp với cáp dài.

Q4. Độ nhạy bộ thu nên được cài đặt như thế nào?
Sử dụng chiết áp ở mặt dưới của bộ thu cầm tay để điều chỉnh độ nhạy, sao cho kim đồng hồ quay khoảng 20–80%. Không đặt quá nhạy, để tránh làm kim đồng hồ bị giật mạnh. Nếu độ quay của kim không rõ ràng, hãy kiểm tra xem kẹp thu có tiếp xúc tốt không.

Q5. Cần tuân thủ những biện pháp phòng ngừa nào và những gì được bao gồm?
Sau khi xác định cáp, hãy kiểm tra bằng cách chọc thủng nó trước khi thi công để đảm bảo an toàn; đảm bảo tiếp xúc tốt với hàm kẹp; không bao giờ kiểm tra ngắn mạch bằng một dây — sử dụng điện trở kiểm tra tiêu chuẩn; nếu việc nhận dạng cáp ngắn, điện trở thấp làm cháy cầu chì, hãy nối điện trở kiểm tra nối tiếp ở đầu truyền tín hiệu; và cầu chì nguồn không được vượt quá 6 A. Gói sản phẩm bao gồm bộ phận chính, bộ thu, dây nguồn, dây đầu ra màu đỏ, dây đầu ra màu đen, kẹp thu (kiểm tra), điện trở kiểm tra, ba cầu chì 6 A và ba cầu chì 20 A, với bảo hành miễn phí một năm và dịch vụ trọn đời.
