XHDD503E Cable Fault Pinpointer sử dụng các nguyên tắc thu hồi rung động và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp.Điểm lỗi là flashover-xả với sự giúp đỡ của một máy phát xung cao ápCác sóng rung, sóng âm thanh và sóng điện từ được tạo ra bởi việc xả flashover được thu thập bởi đầu dò đặc biệt của thiết bị định vị và được khuếch đại, xử lý,hiển thị và đầu ra của thiết bị. The tester then determines the precise location of the fault point by hearing and sight — completing the task of accurately pinpointing the cable fault point "directly above the cable and within the range of rough measurement".
Thiết bị chỉ định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao,cáp đèn đường và dây chôn của các vật liệu khác nhau, cắt ngang và phương tiện, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.
Các đặc điểm chính| Điểm | Thông số kỹ thuật |
|---|---|
| Các thông số bộ lọc | All-pass: 100 Hz1600 Hz; low pass: 100 Hz300 Hz; high pass: 160 Hz1600 Hz; bandpass: 200 Hz600 Hz |
| Điều chỉnh kênh | 8 mức mỗi mức cho âm thanh, từ tính và điện áp |
| Lợi nhuận sản xuất | 16 mức (0 ‰ 112 dB) |
| Kháng năng đầu ra | 350 Ω |
| Độ chính xác định vị âm từ | Ít hơn 0,1 m |
| Độ chính xác vị trí điện áp bước | Ít hơn 0,5 m |
| Độ chính xác xác xác định đường dẫn | Ít hơn 0,5 m |
| Nguồn cung cấp điện | 4 × 18650 pin lithium tiêu chuẩn |
| Thời gian chờ | Hơn 8 giờ |
| Nhiệt độ môi trường | -25 °C đến 65 °C; độ ẩm tương đối ≤ 90% |
Dựa trên phương pháp định vị âm thanh truyền thống, phương pháp này thêm phát hiện và áp dụng tín hiệu điện từ.Khi máy phát điện cao áp thực hiện xả tác động trên cáp bị lỗi, âm thanh được tạo ra bởi việc xả tại điểm lỗi được truyền đến mặt đất và được thu thập bởi một đầu dò nhạy cảm cao; sau khi khuếch đại, một âm thanh "pop" được nghe qua tai nghe.Máy thăm dò tích hợp nhận tín hiệu từ trường trong thời gian thực và, sử dụng nguyên tắc rằng từ trường lan nhanh hơn âm thanh,xác định khoảng cách của điểm lỗi bằng cách phát hiện sự khác biệt thời gian giữa tín hiệu điện từ và tín hiệu âm thanh. Vị trí cảm biến được di chuyển để tìm điểm có sự khác biệt thời gian âm từ nhỏ nhất, và vị trí lỗi chính xác nằm ngay bên dưới nó.
Phương pháp âm thanh thuần túyPhương pháp âm thanh thuần túy chủ yếu được sử dụng để đo các lỗi kháng cự cao và flashover.và âm thanh tạo ra trong khi xả được sử dụng để xác định chính xác lỗiBộ cảm biến rung động âm thanh chuyển đổi tín hiệu âm thanh thành tín hiệu điện, được khuếch đại và lọc,và cuối cùng khôi phục lại âm thanh thông qua tai nghe hoặc hiển thị bởi cường độ âm thanhNơi có cường độ âm thanh lớn nhất là điểm vỡ.
Phương pháp từ tính thuần túyPhương pháp từ tính thuần túy có thể xác định đường dẫn cáp và vị trí chính xác của điểm lỗi.một cuộn dây cảm ứng nhận tín hiệu xungKhi các đặc điểm của các tín hiệu xung được nhận ra sai lệch, điểm được xác định là điểm lỗi.
Phương pháp điện áp (phương pháp khung A)Đối với lỗi mặt đất trong một cáp chôn, phương pháp khác biệt tiềm năng được sử dụng để tìm điểm lỗi. Một điện áp thử nghiệm được thêm vào giữa điểm thử của cáp bị lỗi và mặt đất,tạo thành một trường điện phân tán đồng tâm với điểm vào xung quanh điểm vào của cápKhông có sự khác biệt tiềm năng giữa các điểm cùng bán kính, nhưng có sự khác biệt tiềm năng giữa các điểm có bán kính khác nhau (điểm A và B).Hai điểm được di chuyển dần dần đến gần điểm trung tâm; khi điểm lỗi nằm chính xác giữa các điểm A và B, sự khác biệt tiềm năng trở thành bằng không,và nếu các điểm di chuyển vượt ra ngoài điểm sai trái cực đảo ngược để điểm đặt đất có thể được xác định chính xác bằng cách di chuyển về phía trước và lại.
Giao diện & Cài đặt hoạt độngCông cụ được điều khiển bằng màn hình cảm ứng hoặc bằng điều khiển điều chỉnh một nút.Giao diện hoạt động bao gồm một khu vực hiển thị hình sóng (hình sóng từ trường và hình sóng âm thanh) và khu vực điều chỉnh tham số.
Bộ lọc kênh âm thanh có băng thông mặc định của nhà máy là 100 Hz1600 Hz. Các thông số bộ lọc phù hợp có thể được chọn cho các vị trí khác nhau, ví dụ:trên vỉa hè cứng gần điểm lỗi, bộ lọc cao lưu giữ âm thanh tác động-thả tần số cao tốt nhất, trong khi xa hơn hoặc trên đất mềm hoặc cát bộ lọc băng thông thấp là phù hợp.
Tóm tắt sử dụng Làm việc với máy phát xung cao ápChỉ số pin được sử dụng cùng với một máy phát tín hiệu xung cao áp hoạt động trong trạng thái xả định kỳ.Phương pháp dây điện bao gồm phương pháp pha-vào-bọc thép (được ưa thích khi có tổn thương cách nhiệt pha-đất), vì sự suy giảm âm thanh xả là nhỏ), phương pháp giai đoạn đến giai đoạn (đối với lỗi giai đoạn đến giai đoạn đơn giản mà không có kết hợp nối đất), và phương pháp dây chuyền cho lỗi ngắt kết nối đơn giản.
Chọn khu vực xác địnhTrước khi xác định chính xác, đường dẫn cáp trước tiên nên rõ ràng; nếu bản vẽ và dữ liệu không đầy đủ, việc phát hiện đường dẫn nên được thực hiện và đánh dấu.Dựa trên kết quả đo khoảng cách và xem xét biên tấm đầu cáp và địa hình, vị trí điểm lỗi được xác định gần như, thường trong phạm vi (giá trị đo khoảng cách ± 50 m).
Chọn chính xác các bướcLưu ý:Phương pháp khung A chỉ có thể được sử dụng khi dây dẫn được kết nối với mặt đất (đứng đất chết).
XHDD503E là mộtthiết bị xác định chính xác cho bước cuối cùng, chính xác sau khi lỗi đã được xác định gần nhưNó được xây dựng cho các nhóm kết hợp nó với một máy phát xung điện áp cao và phải đặt điểm lỗi chính xác trênCác địa điểm có bề mặt cứng, tiếng ồn môi trường cao- dưới bê tông và nhựa đường, dọc theo các đường phố đông đúc, và trên các đứt gãy kháng cự cao hoặc flashover - nơi một phương pháp nghe âm thanh đơn giản dễ dàng bị mất trong tiếng ồn.
XHDD503E làm gì?
Nó là một chỉ dẫn lỗi cáp sử dụng thu hồi rung động và cảm ứng điện từ để xác định vị trí cụ thể của một điểm lỗi cáp.nó nhận thấy rung động, sóng âm thanh và điện từ được tạo ra bởi việc xả flashover tại lỗi và cho phép người vận hành xác định chính xác điểm bằng cách nghe và nhìn,trực tiếp trên cáp và trong phạm vi đo lường thô.
Câu 2: Nó phù hợp với những lỗi và dây cáp nào?
Nó phù hợp với kháng cự thấp, mạch ngắn, mạch mở và lỗi ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn của các vật liệu khác nhau,Màn cắt ngang và phương tiện truyền thông, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.
Câu 3: Nó cung cấp các phương pháp xác định chính xác nào?
Nó cung cấp bốn: đồng bộ hóa âm thanh - từ tính, âm thanh thuần túy, từ tính thuần túy và phương pháp điện áp (A-frame / step voltage). Acoustic-magnetic synchronization adds electromagnetic-signal detection to the traditional acoustic method and determines the distance by the time difference between the electromagnetic and sound signals.
Q4. Điều kiện làm việc và độ chính xác nào có thể mong đợi?
Độ chính xác định vị âm từ dưới 0,1 m, độ chính xác định vị điện áp bước dưới 0,5 m và độ chính xác xác định vị đường dẫn dưới 0,5 m.Nó chạy trên 4 × 18650 pin lithium với hơn 8 giờ chờ, ở −25 °C đến 65 °C và độ ẩm tương đối ≤ 90%, và các cảm biến chống nước đến IP65.
Hỏi 5: Điều gì phải được ghi nhận và bao gồm những gì?

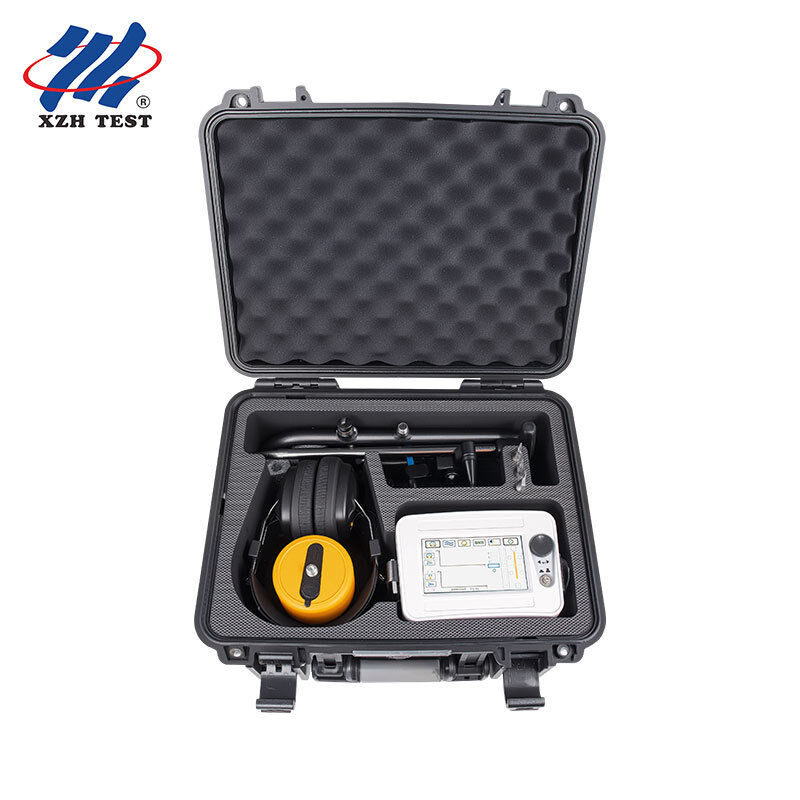

Sạc thiết bị khi pin hoạt động dưới 20% (khoảng 4 giờ để sạc đầy đủ); không tháo rời đầu dò hoặc thiết bị; chỉ lau màn hình LCD bằng một miếng vải bán khô không có chất xơ;và tránh đặt cảm biến trên thân cáp. Các gói bao gồm các dây cáp lỗi pinpointer, tai nghe, thăm dò (với thanh kết nối, đầu thăm dò và ba móng vuốt), 7-core đường tín hiệu, bộ sạc, A-khung (với cáp A-khung),2 chân đất và một chìa khóa hoa đa chức năng, với bảo hành miễn phí một năm và bảo trì suốt đời và dịch vụ kỹ thuật.
