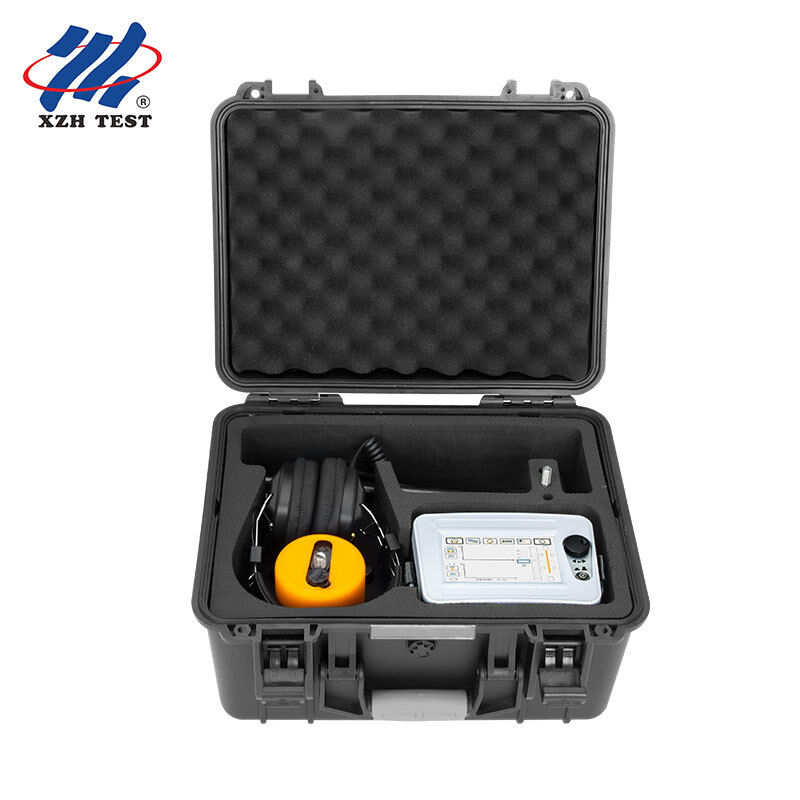

Cable Fault Pinpointer. Acoustic Magnetic Synchronization Locator with Path Indication IP65. XHDD503C.

Cable Fault Pinpointer. Acoustic Magnetic Synchronization Locator with Path Indication IP65. XHDD503C.

Chi tiết sản phẩm:
Nguồn gốc: Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu: XZH TEST
Chứng nhận: CE/ISO
Số mô hình: XHDD503C
Thông tin chi tiết
Nguồn gốc:
Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu:
XZH TEST
Chứng nhận:
CE/ISO
Số mô hình:
XHDD503C
Làm nổi bật:

High Light

Làm nổi bật:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
Số lượng đặt hàng tối thiểu:
1 đơn vị
Giá bán:
Có thể đàm phán
chi tiết đóng gói:
Bao bì gỗ
Thời gian giao hàng:
5-8 ngày làm việc
Điều khoản thanh toán:
T/T
Khả năng cung cấp:
3000đơn vị/năm
Mô tả sản phẩm
Tổng quan sản phẩm

XHDD503C Cable Fault Pinpointer sử dụng phương pháp đồng bộ âm thanh và từ tính để xác định điểm lỗi cáp điện.thu và khuếch đại bởi đầu dò tương ứng, và vị trí chính xác của điểm lỗi được xác định bằng phán đoán về âm thanh và thị giác.Nó là một thiết bị hoàn thành vị trí chính xác của các điểm lỗi cáp trong phạm vi đo lường thô và thu thập sự khác biệt thời gian âm thanh và từ tínhNó tích hợp công nghệ định vị, thử nghiệm hỗ trợ đường dẫn và các công nghệ khác, cung cấp nhiều chế độ thử nghiệm và phong phú,thông tin nhanh chóng đa dạng để hoàn thành vị trí lỗi cáp hiệu quả và chính xác.

Thiết bị chỉ định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao,cáp đèn đường và dây chôn của các vật liệu khác nhau, cắt ngang và phương tiện, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.

Các đặc điểm chính
5 inch cảm ứng, LCD độ sáng cao đảm bảo khả năng hiển thị dưới ánh sáng mặt trời
Công nghệ định vị đồng bộ âm thanh và từ tính tính toán tự động sự khác biệt thời gian âm thanh và từ tính
Giá trị tăng và giá trị kích hoạt của các tín hiệu âm thanh và từ tính có thể được điều chỉnh bằng tay để thích nghi với các môi trường khác nhau
Công nghệ giảm tiếng ồn nền với lựa chọn phương pháp lọc
Chức năng giảm tiếng ồn nền và giảm tiếng ồn câm BNR
Được trang bị chỉ báo lệch đường dẫn
Cảm biến tín hiệu cách ly vật lý nhiều lớp, lớp chống nước IP65
Pin lithium cỡ lớn tích hợp với thời gian chờ dài và bộ sạc nhanh
Nhỏ và nhẹ, dễ vận hành, với giao diện người máy đơn giản
Các thông số kỹ thuật
Điểm Thông số kỹ thuật
Các thông số bộ lọc All-pass: 100 Hz1600 Hz; low pass: 100 Hz300 Hz; high pass: 160 Hz1600 Hz; bandpass: 200 Hz600 Hz
Lợi nhuận kênh 8 cấp độ điều chỉnh
Lợi thế kênh từ tính 8 cấp độ điều chỉnh
Lợi nhuận sản xuất 16 mức (0 ‰ 112 dB)
Kháng năng đầu ra 350 Ω
Độ chính xác định vị âm từ Ít hơn 0,1 m
Độ chính xác xác xác định đường dẫn Ít hơn 0,5 m
Nguồn cung cấp điện 4 × 18650 pin lithium tiêu chuẩn
Thời gian chờ Hơn 8 giờ
Nhiệt độ môi trường -25 °C đến 65 °C; độ ẩm tương đối ≤ 90%
Nguyên tắc hoạt động

Thiết bị sử dụng phương pháp đồng bộ âm thanh từ tính để xác định chính xác vị trí lỗi.Dựa trên phương pháp định vị âm thanh truyền thống với việc phát hiện và áp dụng tín hiệu điện từ.

Khi máy phát điện cao áp thực hiện xả xung trên cáp bị lỗi, âm thanh được tạo ra bởi xả tại điểm lỗi được truyền đến mặt đất.Các tín hiệu âm thanh được thu thập bởi một đầu dò rất nhạy cảmSau khi khuếch đại, một âm thanh "pop" được nghe qua tai nghe.sử dụng nguyên tắc mà từ trường lan truyền nhanh hơn âm thanh, xác định khoảng cách của điểm lỗi bằng cách phát hiện sự khác biệt thời gian giữa tín hiệu điện từ và tín hiệu âm thanh.Vị trí cảm biến được di chuyển để tìm ra điểm với sự khác biệt thời gian âm thanh từ nhỏ nhất, và vị trí chính xác của lỗi nằm ngay bên dưới nó.

Các dụng cụ định vị âm thanh truyền thống thường chỉ theo dõi bằng tai nghe, hoặc dựa trên cú xoay chỉ số để xác định âm thanh xả tại điểm lỗi.Vì âm thanh xả biến mất trong một khoảnh khắc và không khác nhiều so với tiếng ồn xung quanhPhương pháp đồng bộ âm thanh từ tính tránh được các vấn đề này của phương pháp âm thanh truyền thống.

giao diện điều hành và thiết lập

Thiết bị được điều khiển bằng màn hình cảm ứng hoặc bằng điều khiển điều chỉnh một nút. Giao diện hoạt động bao gồm khu vực hiển thị hình sóng và khu vực điều chỉnh tham số.

Cài đặt tăng cường từ trường (18 cấp) và cài đặt kích hoạt từ trường (099 cấp)
Cài đặt tăng âm thanh (1 ¢ 8 cấp) và cài đặt kích hoạt âm thanh (0 ¢ 99 cấp)
Chỉ báo thăm dò; cài đặt chế độ bộ lọc (phát lọc toàn bộ, cao, thấp và băng thông)
Chế độ tắt âm; BNR (giảm tiếng ồn nền kỹ thuật số)
Cài đặt âm lượng (0 ∼16 mức; khuyến cáo 8 mức)
Hiển thị năng lượng pin, chỉ dẫn đường đi, cường độ âm thanh, tín hiệu điện từ, cường độ từ trường, bốn bộ dữ liệu khác biệt thời gian âm từ (ms) và hiển thị thăm dò

Bộ lọc kênh âm thanh có băng thông mặc định của nhà máy là 100 Hz1600 Hz. Các thông số bộ lọc phù hợp có thể được chọn cho các vị trí khác nhau, ví dụ:trên vỉa hè cứng gần điểm lỗi, bộ lọc cao lưu giữ âm thanh tác động-thả tần số cao tốt nhất, trong khi xa hơn hoặc trên đất mềm hoặc cát bộ lọc băng thông thấp là phù hợp.

Lưu ý:khi bốn bộ dữ liệu được thu thập dưới 30 ms trong ba lần liên tiếp, biểu tượng xuất hiện bên cạnh tín hiệu điện từ, cho thấy điểm lỗi đã được tiếp cận.

Tóm tắt sử dụng Đường dây với máy phát điện cao áp

Việc xác định đồng bộ âm thanh và từ tính đòi hỏi một máy phát tín hiệu va chạm điện áp cao hoạt động trong trạng thái xả định kỳ.Phương pháp dây điện bao gồm phương pháp pha-vào-bọc thép (được ưa thích khi có tổn thương cách nhiệt pha-đất), vì sự suy giảm âm thanh xả là nhỏ), phương pháp giai đoạn đến giai đoạn (đối với lỗi giai đoạn đến giai đoạn đơn giản mà không có kết hợp nối đất), và phương pháp dây chuyền cho lỗi ngắt kết nối đơn giản.

Chọn khu vực xác định

Trước khi xác định chính xác, đường dẫn cáp trước tiên nên rõ ràng; nếu bản vẽ và dữ liệu không đầy đủ, việc phát hiện đường dẫn nên được thực hiện và đánh dấu.Dựa trên kết quả đo khoảng cách và xem xét biên tấm đầu cáp và địa hình, vị trí điểm lỗi được xác định gần như, thường trong phạm vi (giá trị đo khoảng cách ± 50 m).Sau khi đảm bảo điểm lỗi được thâm nhập và chu kỳ xả của máy phát xung cao áp là 3 ¢ 5 giây, bắt đầu chỉ thẳng trên cáp trong khu vực được chọn.

Chọn chính xác các bước

Kết nối cảm biến thăm dò với jack cảm biến và tai nghe với jack tai nghe.chỉ về hướng đặt cáp, và chọn chế độ đồng bộ âm thanh và từ tính. Quan sát hình dạng sóng và nghe bằng tai nghe để bắt đầu xác định.Lợi nhuận lớn và khối lượng lớnSau khi nghe âm thanh và nhìn thấy cả hình dạng sóng âm thanh và hình dạng sóng từ trường, di chuyển đầu dò cảm biến khoảng mỗi 1 2 m và theo dõi hơn 2 chu kỳ xả ở mỗi điểm.Tiếp tục di chuyển về phía trước cho đến khi âm thanh hoặc hình dạng sóng không còn có thể được nghe hoặc nhìn thấy và giá trị khác biệt thời gian thay đổi từ lớn đến nhỏ và sau đó đến lớnSau đó quay lại và chỉ lại. khi chỉ lại, tăng ngưỡng, giảm tăng và giảm âm lượng,Tìm điểm mà âm thanh và hình dạng sóng là lớn nhất và điểm mà sự khác biệt thời gian là nhỏ nhất. Sự trùng hợp của hai điểm là điểm lỗi..

Các biện pháp phòng ngừa và những lỗi thường gặp
Khi pin hoạt động dưới 20%, giao diện hiển thị biểu tượng sét và thiết bị cần sạc; pin sạc đầy đủ mất khoảng 4 giờ để sạc đầy đủ.Đèn sạc màu đỏ có nghĩa là sạc và đèn xanh lá cây có nghĩa là sạc hoàn thành.
Máy thăm dò là một thành phần nhạy cảm và không được tháo rời.
Nếu dụng cụ bị hỏng, hãy gửi nó đến nhà máy ban đầu để sửa chữa; đừng tháo rời nó theo ý muốn.
Không sử dụng dung môi ăn mòn (chẳng hạn như dung môi hóa học hoặc rượu) để lau màn hình LCD; sử dụng một miếng vải bán khô, không có chất xơ ngâm trong nước ấm và sau đó một miếng vải microfiber khô.
Cố gắng không đặt cảm biến trên thân cáp để xác định vị trí, vì âm thanh bật yếu được nghe ở bất kỳ vị trí nào của cáp là rung động điện và không thể được sử dụng để xác định vị trí.
Nếu không có tín hiệu từ trường có thể được thử nghiệm, kiểm tra công suất pin, cài đặt kênh tăng từ trường, cáp giữa máy chủ và đầu dò, và bật màn hình hình sóng.
Nếu không có âm thanh từ tai nghe khi đầu dò được cố định hoặc đếm, kiểm tra nguồn pin, cài đặt kênh tăng âm thanh và cáp giữa máy chủ và đầu dò.
Nó dành cho ai?

XHDD503C là mộtthiết bị định vị âm thanh từ tính hỗ trợ đường dẫn cho các mạng có đường dẫn cáp không chắc chắn hoặc không được ghi lạiNó được xây dựng cho các phi hành đoàn phải xác nhận đường dẫn cáp và sau đó xác định lỗi trong cùng một công việc ̇ mạng lưới cũ hoặc được ghi lại kém, các đường dây chôn hỗn hợp,và các địa điểm mà các bản vẽ và dữ liệu tuyến đường không đầy đủ, do đó, người vận hành cần chỉ dẫn độ lệch đường đi cùng với sự khác biệt thời gian âm thanh từ tính để gần đến điểm.

Các đội xác định lỗi làm việc trên các mạng cáp cũ hoặc không có tài liệu đầy đủ khi đường dẫn phải được xác nhận lại tại chỗ.
Các nhóm kết hợp phát hiện hỗ trợ đường dẫn với định vị âm thanh từ tính trong một lần đi qua cáp.
Cáp đồng trục tần số cao, cáp đèn đường và các chuyên gia dây chèn chôn làm việc với các vật liệu, cắt ngang và phương tiện truyền thông khác nhau.
Các nhà điều hành muốn thiết bị tự động tính toán sự khác biệt thời gian âm từ để điểm có thể được đánh giá nhiều lần.
Các đội thực địa phải tìm ra điểm âm thanh và hình sóng mạnh nhất cùng với điểm chênh lệch thời gian nhỏ nhất để xác nhận vị trí lỗi.
Câu hỏi thường gặp

XHDD503C làm gì?
Nó là một chỉ dẫn lỗi cáp sử dụng phương pháp đồng bộ hóa âm thanh và từ tính để xác định điểm lỗi cáp điện.Flashover điện tử được tạo ra bởi một máy phát điện xả tác động và được chọn và khuếch đại bởi các đầu dò, và điểm được định vị chính xác bằng phán đoán thính giác và thị giác trong phạm vi đo lường thô, đồng thời thu thập sự khác biệt thời gian âm thanh và từ tính.

Câu 2: Nó phù hợp với những lỗi và dây cáp nào?
Nó phù hợp với kháng cự thấp, mạch ngắn, mạch mở và lỗi ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn của các vật liệu khác nhau,Màn cắt ngang và phương tiện truyền thông, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.

Q3. Phương pháp đồng bộ hóa âm từ hoạt động như thế nào?
Nó dựa trên phương pháp âm thanh truyền thống với thêm phát hiện tín hiệu điện từ.trong khi thăm dò tích hợp nhận tín hiệu từ trường trong thời gian thựcBởi vì từ trường lan truyền nhanh hơn âm thanh, khoảng cách của điểm lỗi được xác định từ sự khác biệt thời gian giữa hai tín hiệu;điểm có chênh lệch thời gian nhỏ nhất nằm ngay trên lỗi.

Q4. Điều kiện làm việc và độ chính xác nào có thể mong đợi?
Độ chính xác định vị âm từ là dưới 0,1 m và độ chính xác xác xác định tuyến đường là dưới 0,5 m. Nó chạy trên pin lithium tiêu chuẩn 4 × 18650 với thời gian chờ hơn 8 giờ,ở nhiệt độ từ -25 °C đến 65 °C và độ ẩm tương đối ≤ 90%, và các cảm biến được chống nước đến IP65.

Hỏi 5: Điều gì phải được ghi nhận và bao gồm những gì?
Sạc thiết bị khi pin hoạt động dưới 20% (khoảng 4 giờ để sạc đầy đủ); không tháo rời đầu dò hoặc thiết bị; chỉ lau màn hình LCD bằng một miếng vải bán khô không có chất xơ;và tránh đặt cảm biến trên thân cáp. Các gói bao gồm các dây cáp tìm lỗi, tai nghe, thăm dò (với thanh kết nối, đầu thăm dò và ba móng vuốt), 7-core đường tín hiệu, bộ sạc và một chìa khóa hoa đa chức năng,với bảo hành miễn phí một năm và bảo trì và dịch vụ kỹ thuật suốt đời
