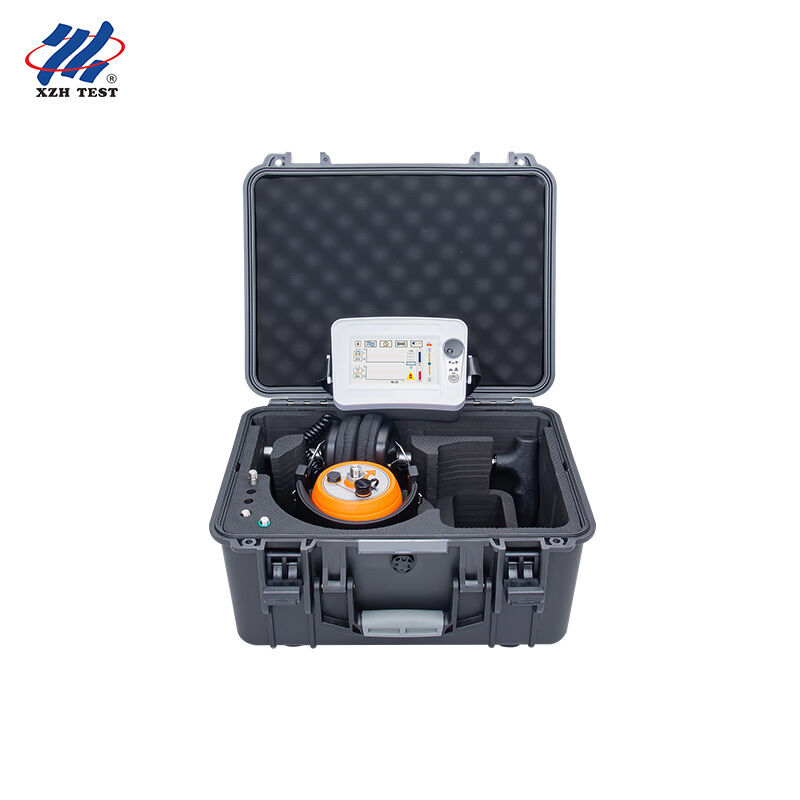

Pinpointer Lỗi Cáp | Đầu dò kỹ thuật số Đồng bộ Âm thanh Từ tính với Nhắc lỗi | XHDD503C+

Pinpointer Lỗi Cáp | Đầu dò kỹ thuật số Đồng bộ Âm thanh Từ tính với Nhắc lỗi | XHDD503C+

Chi tiết sản phẩm:
Nguồn gốc: Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu: XZH TEST
Chứng nhận: ISO/CE
Số mô hình: XHDD503C+
Thông tin chi tiết
Nguồn gốc:
Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu:
XZH TEST
Chứng nhận:
ISO/CE
Số mô hình:
XHDD503C+
Làm nổi bật:

High Light

Làm nổi bật:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
Số lượng đặt hàng tối thiểu:
1 đơn vị
Giá bán:
Có thể đàm phán
chi tiết đóng gói:
Bao bì gỗ
Thời gian giao hàng:
5-8 ngày làm việc
Điều khoản thanh toán:
T/T
Khả năng cung cấp:
3000đơn vị/năm
Mô tả sản phẩm
Tổng quan sản phẩm

Máy định vị sự cố cáp XHDD503C+ sử dụng nguyên lý đồng bộ âm thanh-từ trường của bộ thu rung động và cảm ứng điện từ để xác định vị trí cụ thể của sự cố cáp. Máy phát xung cao áp tạo ra phóng điện hồ quang tại điểm lỗi. Sóng rung, sóng âm và sóng điện từ phát sinh được thu thập bởi đầu dò chuyên dụng của thiết bị, được xử lý thông minh bởi bộ xử lý trung tâm, và dạng sóng sự cố cùng âm thanh được xuất ra và hiển thị. Cuối cùng, người kiểm tra sử dụng thính giác và thị giác để xác định chính xác vị trí sự cố, hoàn thành nhiệm vụ định vị chính xác điểm lỗi cáp "ngay phía trên cáp, trong phạm vi đo lường gần đúng".

Máy định vị này phù hợp để phát hiện các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt mạch trong các loại cáp điện, cáp đồng trục và cáp điện áp thấp khác nhau ở các mức điện áp, tiết diện và môi trường khác nhau, cũng như các lỗi điện trở cao rò rỉ và phóng điện hồ quang.

Tính năng chính
Màn hình LCD cảm ứng độ sáng cao (480 × 850, 350 nits) đảm bảo khả năng hiển thị ngay cả dưới ánh nắng mặt trời
Công nghệ định vị đồng bộ âm thanh-từ trường tự động tính toán chênh lệch thời gian âm thanh-từ trường
Chức năng điều chỉnh tự động và thủ công độ lợi và ngưỡng kích hoạt tín hiệu âm thanh
Công nghệ giảm tiếng ồn nền với nhiều tùy chọn lọc
Chức năng giảm tiếng ồn nền BNR và giảm tiếng ồn im lặng
Chức năng chỉ báo lệch đường đi và nhắc nhở điểm lỗi đang đến gần
Đầu dò định vị có độ nhạy cao, chống nhiễu, hoàn toàn kỹ thuật số
Cảm biến tín hiệu cách ly vật lý nhiều lớp, chống nước đạt chuẩn IP65
Pin lithium dung lượng cao tích hợp với thời gian chờ siêu dài và bộ sạc nhanh
Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ vận hành, với giao diện người-máy đơn giản
Thông số kỹ thuật
Mục Thông số kỹ thuật
Thông số lọc Thông dải: 100 Hz–1600 Hz; thông dải hẹp: 200 Hz–600 Hz; thông thấp: 100 Hz–300 Hz; thông cao: 160 Hz–1600 Hz
Điều chỉnh kênh 8 cấp độ tín hiệu âm thanh và từ trường có thể điều chỉnh; ngưỡng kích hoạt tín hiệu có thể điều chỉnh từ 0 đến 99 cấp độ
Đầu ra âm thanh Độ lợi: 16 cấp độ (0–112 dB); trở kháng: 350 Ω
Phạm vi phát hiện 0.00–99.99 ms
Phương pháp lọc Bộ lọc chồng chéo bậc năm
Độ chính xác phát hiện Định vị ≤ 0.1 m; đường đi ≤ 0.5 m
Nguồn điện làm việc 4 × pin 18650 dung lượng 3.7 V–3200 AH
Thời gian chờ Hơn 8 giờ
Nhiệt độ môi trường −25 °C đến 65 °C; độ ẩm tương đối ≤ 90%
Nguyên lý hoạt động

Thiết bị sử dụng phương pháp đồng bộ âm thanh-từ trường để định vị lỗi chính xác, dựa trên phương pháp định vị âm thanh truyền thống với việc bổ sung phát hiện và ứng dụng tín hiệu điện từ.

Khi máy phát cao áp phóng điện qua cáp bị lỗi, âm thanh do phóng điện tại điểm lỗi truyền xuống đất. Tín hiệu âm thanh được thu bởi đầu dò có độ nhạy cao, được khuếch đại và sau đó nghe bằng tai nghe, nơi phát ra âm thanh "tách". Đầu dò có cuộn dây cảm ứng từ trường tích hợp thu tín hiệu từ trường theo thời gian thực. Sử dụng nguyên lý tốc độ truyền sóng điện từ cao hơn nhiều so với tốc độ âm thanh, thiết bị xác định khoảng cách đến điểm lỗi bằng cách phát hiện chênh lệch thời gian giữa tín hiệu điện từ và tín hiệu âm thanh. Bằng cách di chuyển liên tục vị trí cảm biến, điểm có chênh lệch thời gian âm thanh-từ trường nhỏ nhất sẽ được tìm thấy; vị trí chính xác của lỗi nằm ngay dưới điểm này.

Các thiết bị định vị lỗi âm thanh truyền thống thường chỉ dựa vào tai nghe hoặc chuyển động của kim chỉ báo để phân biệt âm thanh phóng điện tại điểm lỗi. Do âm thanh phóng điện thoáng qua và khó phân biệt với tiếng ồn xung quanh, nó thường gây ra những thách thức đáng kể cho người vận hành ít kinh nghiệm hơn. Phương pháp đồng bộ âm thanh-từ trường giúp tránh được những vấn đề này.

Giao diện vận hành & Cài đặt

Thiết bị cung cấp hai chế độ vận hành: vận hành bằng màn hình cảm ứng và vận hành bằng một nút bấm. Giao diện người dùng bao gồm khu vực hiển thị dạng sóng (dạng sóng âm thanh và dạng sóng từ trường) và khu vực điều chỉnh tham số.

Cài đặt kích hoạt từ trường (0–99 cấp độ) và cài đặt độ lợi từ trường (1–8 cấp độ)
Cài đặt kích hoạt âm thanh (0–99 cấp độ) và cài đặt độ lợi âm thanh (1–8 cấp độ), có điều chỉnh tự động hoặc thủ công
Chỉ báo đầu dò; cài đặt chế độ lọc (thông dải, thông cao, thông thấp và thông dải hẹp)
Cài đặt im lặng; cài đặt BNR (giảm tiếng ồn kỹ thuật số nền)
Cài đặt âm lượng (0–16 cấp độ; 8 cấp độ tương ứng với 84 dB và 12 cấp độ với 108 dB)
Hiển thị mức pin, chỉ báo đường đi, cường độ âm thanh, tín hiệu điện từ, cường độ từ trường, bốn bộ dữ liệu chênh lệch thời gian âm thanh-từ trường (ms) và hiển thị đầu dò

Bộ lọc kênh âm thanh có băng thông mặc định là 100 Hz–1600 Hz. Các tham số lọc phù hợp có thể được chọn cho các địa điểm khác nhau — ví dụ, trên bề mặt cứng gần điểm lỗi, bộ lọc thông cao giữ lại âm thanh va đập tần số cao tốt nhất, trong khi ở xa hơn hoặc trên đất rời hoặc cát, bộ lọc thông thấp phù hợp. Lọc thông dải là sự cân bằng giữa hai loại.

Lưu ý: khi bốn bộ dữ liệu thu thập được dưới 30 ms trong ba lần liên tiếp, biểu tượng sẽ hiển thị bên cạnh tín hiệu điện từ, cho biết điểm lỗi đang đến gần.

Tóm tắt sử dụng Kết nối với máy phát cao áp

Việc định vị đòi hỏi máy phát tín hiệu xung cao áp hoạt động ở trạng thái phóng điện định kỳ. Các phương pháp đấu dây bao gồm phương pháp dây pha-vỏ bọc (ưu tiên khi có hư hỏng cách điện chính pha-đất, vì suy hao âm thanh phóng điện nhỏ hơn), phương pháp pha-pha (cho lỗi pha-pha đơn giản không nối đất) và phương pháp đấu dây cho lỗi hở mạch đơn giản.

Chọn khu vực định vị

Trước khi định vị, tuyến cáp phải được xác định rõ ràng; nếu bản vẽ không đầy đủ, cần tiến hành khảo sát tuyến và đánh dấu tuyến. Dựa trên kết quả đo khoảng cách và xem xét biên độ cuộn cáp và địa hình, vị trí lỗi được xác định gần đúng, thường trong phạm vi ± 50 m so với giá trị đo khoảng cách gần đúng. Sau khi đảm bảo điểm lỗi đã được xác định và chu kỳ phóng điện của máy phát xung cao áp nằm trong khoảng 3–5 giây, việc định vị bắt đầu ngay phía trên cáp trong khu vực đã chọn.

Các bước định vị

Lắp ráp đầu dò và kết nối nó với cổng cảm biến, và kết nối tai nghe với cổng tai nghe. Trong khu vực đã chọn, đặt cảm biến phẳng trên mặt đất ngay phía trên cáp, hướng theo hướng đặt cáp, và quan sát dạng sóng trong khi nghe bằng tai nghe. Cài đặt khởi điểm được khuyến nghị là ngưỡng thấp, độ lợi cao và âm lượng cao. Khi âm thanh và dạng sóng âm thanh/từ trường được nghe và nhìn thấy, di chuyển đầu dò cảm biến mỗi 1–2 m và lắng nghe tại mỗi điểm ít nhất hai chu kỳ phóng điện. Tiếp tục cho đến khi không còn nghe thấy âm thanh và không còn nhìn thấy dạng sóng nữa, và chênh lệch thời gian thay đổi từ lớn sang nhỏ rồi lại lớn; sau đó quay lại để xác định lại. Khi xác định lại, sử dụng ngưỡng cao hơn, độ lợi thấp hơn và âm lượng thấp hơn, và tìm điểm mà âm thanh và dạng sóng đạt mức tối đa cùng với điểm mà chênh lệch thời gian là tối thiểu — sự trùng hợp của hai điểm này là điểm lỗi.

Lưu ý & Các lỗi thường gặp
Khi mức pin dưới 20%, giao diện sẽ hiển thị biểu tượng tia sét và thiết bị cần sạc; pin hết hoàn toàn mất khoảng 4 giờ để sạc đầy. Đèn sạc màu đỏ nghĩa là đang sạc và đèn xanh nghĩa là sạc xong.
Đầu dò là một bộ phận nhạy cảm và không được tháo rời.
Nếu thiết bị gặp trục trặc, hãy liên hệ ngay với nhà sản xuất; không tự ý tháo rời.
Không sử dụng dung môi ăn mòn (như dung môi hóa học hoặc cồn) để lau màn hình LCD; sử dụng khăn không xơ ẩm nhẹ và sau đó là khăn microfiber khô.
Không đặt cảm biến trực tiếp lên thân cáp để định vị, vì âm thanh lách tách nhỏ nghe thấy ở bất kỳ đâu trên cáp là rung động do ứng suất điện từ phóng điện tức thời của dòng điện lớn, hoặc phóng điện yếu từ oxit hoặc gỉ sét tại điểm chồng lên nhau của vỏ cáp, và nó không thể được sử dụng để định vị.
Nếu không thể kiểm tra tín hiệu từ trường, hãy kiểm tra nguồn pin, cài đặt độ lợi kênh từ trường, kết nối giữa bộ xử lý trung tâm và đầu dò, và kiểm tra lại xem đường đi có đúng không.
Nếu không có âm thanh từ tai nghe khi đặt hoặc gõ đầu dò, hãy kiểm tra nguồn pin, độ lợi cài đặt âm lượng, kết nối giữa bộ xử lý trung tâm và đầu dò, và kết nối giữa bộ xử lý trung tâm và tai nghe.
Đối tượng sử dụng

XHDD503C+ là một thiết bị định vị kỹ thuật số, tự thích ứng cho công việc bảo trì cáp định kỳ, nơi sự dễ sử dụng và khả năng lặp lại là quan trọng. Với chức năng tự động điều chỉnh độ lợi/ngưỡng âm thanh và lời nhắc rõ ràng về điểm lỗi đang đến gần, thiết bị được chế tạo cho các nhóm có kinh nghiệm hỗn hợp, những người muốn thiết bị tự thích ứng với địa điểm — để người vận hành ít kinh nghiệm hơn vẫn có thể đưa ra quyết định tự tin, và người vận hành có kinh nghiệm có thể làm việc nhanh hơn trong các công việc thường ngày, tần suất cao.

Các đội bảo trì & vận hành định kỳ thường xuyên định vị lỗi cáp và coi trọng quy trình làm việc nhất quán, có thể lặp lại.
Các đội có kinh nghiệm hỗn hợp, nơi người vận hành ít kinh nghiệm hơn dựa vào điều chỉnh độ lợi/ngưỡng tự động và lời nhắc điểm lỗi đang đến gần.
Các đội cáp điện, cáp đồng trục và cáp điện áp thấp làm việc ở các mức điện áp, tiết diện và môi trường khác nhau.
Các đội xử lý lỗi điện trở thấp, ngắn mạch, hở mạch và đứt mạch, cũng như lỗi điện trở cao rò rỉ và phóng điện hồ quang.
Các đội hiện trường muốn có đầu dò kỹ thuật số chống nhiễu nhỏ gọn, có chỉ báo lệch đường đi và bảo vệ IP65.
Câu hỏi thường gặp

Q1. XHDD503C+ làm gì?
Đây là một máy định vị sự cố cáp sử dụng nguyên lý đồng bộ âm thanh-từ trường của bộ thu rung động và cảm ứng điện từ để xác định vị trí cụ thể của sự cố cáp. Đầu dò thu thập sóng rung, sóng âm và sóng điện từ được tạo ra bởi phóng điện hồ quang tại điểm lỗi, và bộ xử lý trung tâm xử lý và hiển thị dạng sóng sự cố cùng âm thanh một cách thông minh, để người kiểm tra có thể định vị sự cố bằng thính giác và thị giác.

Q2. Nó phù hợp với loại lỗi và cáp nào?
Nó phù hợp để phát hiện các lỗi điện trở thấp, ngắn mạch, hở mạch và đứt mạch trong cáp điện, cáp đồng trục và cáp điện áp thấp ở các mức điện áp, tiết diện và môi trường khác nhau, cũng như các lỗi điện trở cao rò rỉ và phóng điện hồ quang.

Q3. Điều gì làm cho nó nổi bật trong sử dụng hàng ngày?
Nó tự động tính toán chênh lệch thời gian âm thanh-từ trường, cung cấp chức năng điều chỉnh độ lợi/ngưỡng âm thanh tự động và thủ công, và cung cấp chỉ báo lệch đường đi cùng với lời nhắc điểm lỗi đang đến gần, giúp người vận hành xác nhận điểm lỗi nhanh chóng ngay cả khi địa điểm có tiếng ồn.

Q4. Độ chính xác và điều kiện làm việc có thể mong đợi là gì?
Độ chính xác phát hiện là ≤ 0.1 m cho định vị và ≤ 0.5 m cho đường đi, với phạm vi phát hiện 0.00–99.99 ms. Thiết bị hoạt động bằng 4 × pin 18650 dung lượng 3.7 V–3200 AH với thời gian chờ hơn 8 giờ, ở nhiệt độ −25 °C đến 65 °C và độ ẩm tương đối ≤ 90%, và các cảm biến chống nước đạt chuẩn IP65.

Q5. Cần lưu ý những gì và những gì được bao gồm?
Sạc thiết bị khi mức pin dưới 20% (khoảng 4 giờ để sạc đầy); không tháo rời đầu dò hoặc thiết bị; chỉ lau màn hình LCD bằng khăn không xơ ẩm nhẹ; và không đặt cảm biến trực tiếp lên thân cáp. Gói sản phẩm bao gồm máy định vị sự cố cáp, tai nghe, đầu dò (có cần nối dài, đế, chốt nối đất, đầu nối đầu dò và đầu nối đĩa), cáp tín hiệu che chắn 7 lõi, bộ sạc và cờ lê đa năng, với bảo hành một năm và dịch vụ bảo trì, kỹ thuật trọn đời.
