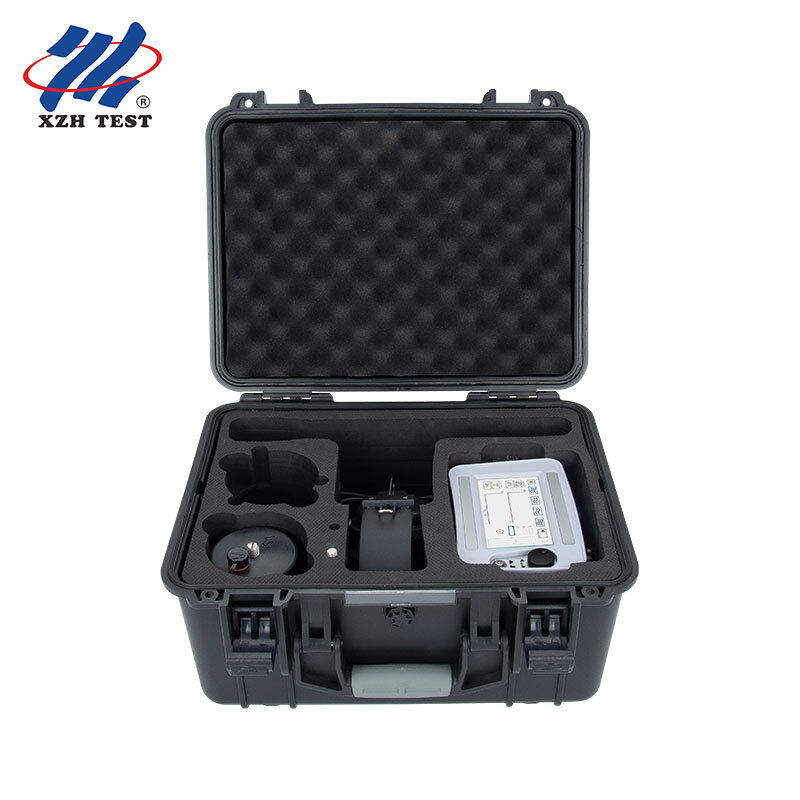

Máy định vị lỗi cáp | Đồng bộ âm thanh từ tính Màn hình cảm ứng 5 inch Thiết bị định vị | XHDD503B

XHDD503B Cable Fault Pinpointer sử dụng phương pháp đồng bộ âm thanh và từ tính để xác định điểm lỗi cáp điện.thu và khuếch đại bởi đầu dò tương ứng, và vị trí chính xác của điểm lỗi được xác định bằng phán đoán về âm thanh và thị giác.Nó hoàn thành vị trí chính xác của các điểm lỗi cáp trong phạm vi đo lường thô và thu thập sự khác biệt thời gian âm thanh và từ tính, tích hợp công nghệ định vị và thử nghiệm hỗ trợ đường dẫn để cung cấp nhiều chế độ thử nghiệm và thông tin nhanh chóng phong phú, đa dạng cho vị trí lỗi cáp hiệu quả và chính xác.

Thiết bị chỉ định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối của cáp điện, cáp đồng trục tần số cao,cáp đèn đường và dây chôn của các vật liệu khác nhau, cắt ngang và phương tiện, cũng như rò rỉ kháng cao và lỗi flashover kháng cao.

Thiết bị sử dụng phương pháp đồng bộ âm thanh từ tính để xác định chính xác vị trí lỗi,Dựa trên phương pháp định vị âm thanh truyền thống với việc phát hiện và áp dụng tín hiệu điện từ.

Khi máy phát điện cao áp thực hiện xả xung trên cáp bị lỗi, âm thanh được tạo ra bởi xả tại điểm lỗi được truyền đến mặt đất.Các tín hiệu âm thanh được thu thập bởi một đầu dò rất nhạy cảmSau khi khuếch đại, một âm thanh "pop" được nghe qua tai nghe.sử dụng nguyên tắc mà từ trường lan truyền nhanh hơn âm thanh, xác định khoảng cách của điểm lỗi bằng cách phát hiện sự khác biệt thời gian giữa tín hiệu điện từ và tín hiệu âm thanh.Vị trí cảm biến được di chuyển để tìm ra điểm với sự khác biệt thời gian âm thanh từ nhỏ nhất, và vị trí chính xác của lỗi là bên dưới nó.

Các dụng cụ định vị âm thanh truyền thống thường chỉ theo dõi bằng tai nghe, hoặc dựa trên cú xoay chỉ số để xác định âm thanh xả tại điểm lỗi.Vì âm thanh xả biến mất trong một khoảnh khắc và không khác nhiều so với tiếng ồn xung quanhPhương pháp đồng bộ hóa âm thanh - từ tính tránh được những vấn đề này.

Chế độ xác định của thiết bị là chế độ âm thanh và từ tính:nó tự động hiển thị âm thanh và tín hiệu từ trường hình sóng và tự động tính toán sự khác biệt thời gian của tín hiệu âm thanh và từ. Nó được vận hành bằng màn hình cảm ứng hoặc bằng điều khiển điều chỉnh một nút. Giao diện hoạt động bao gồm khu vực hiển thị hình sóng và khu vực điều chỉnh tham số.

Bộ lọc kênh âm thanh có băng thông mặc định của nhà máy là 100 Hz1600 Hz. Các thông số bộ lọc phù hợp có thể được chọn cho các vị trí khác nhau, ví dụ:trên lớp phủ đất cứng (chẳng hạn như dưới gạch xi măng và đá) các thành phần tần số cao chiếm ưu thế, trong khi trên bãi biển hoặc lớp phủ đất, các thành phần tần số thấp chiếm ưu thế.

Việc xác định đồng bộ âm thanh và từ tính đòi hỏi một máy phát tín hiệu va chạm điện áp cao hoạt động trong trạng thái xả định kỳ.Phương pháp dây điện bao gồm phương pháp pha-vào-bọc thép (được ưa thích khi có tổn thương cách nhiệt pha-đất), vì sự suy giảm âm thanh xả là nhỏ), phương pháp giai đoạn đến giai đoạn (đối với lỗi giai đoạn đến giai đoạn đơn giản mà không có kết hợp nối đất), và phương pháp dây chuyền cho lỗi ngắt kết nối đơn giản.

Trước khi xác định chính xác, đầu tiên đường dẫn cáp nên được xác định rõ ràng; nếu dữ liệu vẽ không đầy đủ, đường dẫn nên được phát hiện và đánh dấu.Theo kết quả đo khoảng cách và xem xét biên cuộn đầu dây cáp và địa hình, vị trí điểm lỗi được xác định gần đúng, thường trong (giá trị đo khoảng cách thô ± 50 m).Sau khi đảm bảo điểm lỗi được thâm nhập và chu kỳ xả của máy phát xung cao áp là 3 ¢ 5 giây, bắt đầu chỉ thẳng trên cáp trong khu vực được chọn.

Kết nối cảm biến thăm dò định vị với ổ cắm cảm biến và tai nghe với ổ cắm tai nghe.chỉ về hướng đặt cáp, chọn chế độ đồng bộ âm thanh - từ tính và quan sát hình dạng sóng trong khi nghe bằng tai nghe.Khi âm thanh và âm thanh / sóng từ được nghe và nhìn thấy, di chuyển đầu dò cảm biến mỗi 1 ¢ 2 m và theo dõi hơn 2 chu kỳ xả ở mỗi điểm.Tiếp tục di chuyển về phía trước cho đến khi âm thanh và hình dạng sóng không còn có thể được nghe hoặc nhìn thấy và sự khác biệt thời gian thay đổi từ lớn đến nhỏ và trở lại lớnKhi định vị lại, tăng ngưỡng, giảm tăng và giảm âm lượng,và tìm điểm mà âm thanh và hình sóng là lớn nhất cùng với điểm mà sự khác biệt thời gian là nhỏ nhất.
