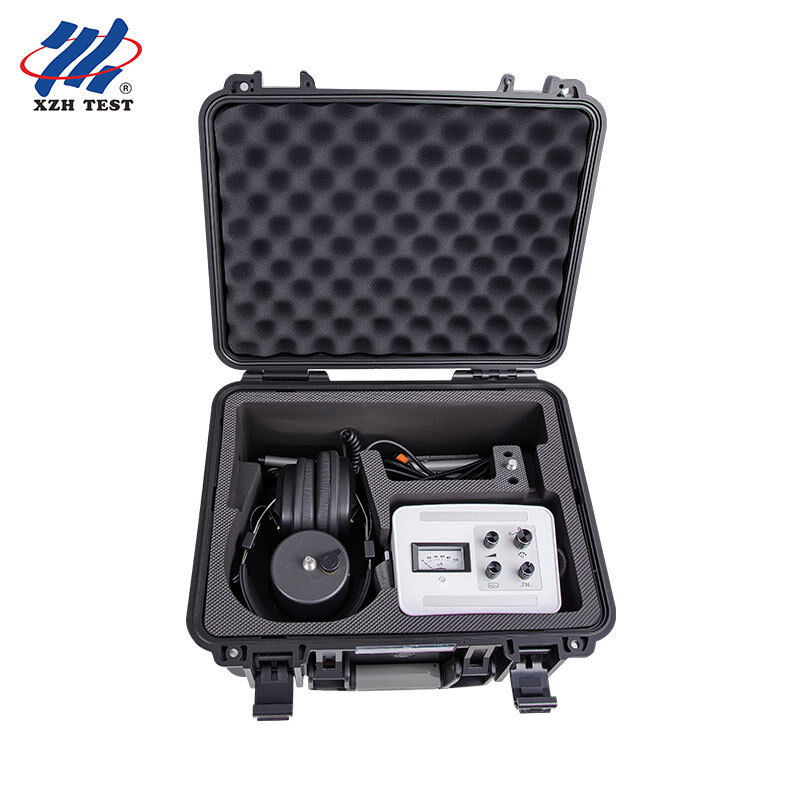

Cáp Lỗi Pinpointer | Đồng Hồ Tương Tự Đồng Bộ Âm Thanh Từ Trường Định Vị Ngầm | XHDD503

Cáp Lỗi Pinpointer | Đồng Hồ Tương Tự Đồng Bộ Âm Thanh Từ Trường Định Vị Ngầm | XHDD503

Chi tiết sản phẩm:
Nguồn gốc: Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu: XZH TEST
Chứng nhận: CE/ISO
Số mô hình: XHDD503
Thông tin chi tiết
Nguồn gốc:
Tây An, Thiểm Tây, Trung Quốc
Hàng hiệu:
XZH TEST
Chứng nhận:
CE/ISO
Số mô hình:
XHDD503
Làm nổi bật:

High Light

Làm nổi bật:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Số lượng đặt hàng tối thiểu:
1 đơn vị
Giá bán:
Có thể đàm phán
chi tiết đóng gói:
Bao bì gỗ
Thời gian giao hàng:
5-8 ngày làm việc
Điều khoản thanh toán:
T/T
Khả năng cung cấp:
3000đơn vị/năm
Mô tả sản phẩm
Tổng quan sản phẩm

XHDD503 Analog Cable Fault Pinpointer sử dụng các nguyên tắc thu hồi rung động và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp.Với sự giúp đỡ của một máy phát xung cao áp, flashover xả được thực hiện tại điểm lỗi.sóng âm thanh và sóng điện từ được tạo ra bởi sự xả flashover được thu thập bởi đầu dò chuyên dụng của dụng cụ định vị, được khuếch đại và xử lý bởi thiết bị, hiển thị và đầu ra,và cuối cùng vị trí chính xác của điểm lỗi được đánh giá bởi thính giác và thị lực của người thử nghiệm hoàn thành nhiệm vụ xác định chính xác vị trí của các cáp điểm lỗi "chính trên cáp, trong phạm vi đo lường thô".

Thiết bị chỉ định này phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối, cũng như rò rỉ kháng cự cao và lỗi flashover kháng cự cao,của dây cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn của các vật liệu khác nhau, cắt ngang và phương tiện.

Các đặc điểm chính
Đồng bộ nhận sóng rung, sóng âm thanh và sóng điện từ được tạo ra khi điểm lỗi xả
Các kênh âm thanh và từ tính được thiết kế riêng biệt và được cung cấp điện riêng biệt, cung cấp khả năng chống nhiễu mạnh hơn
Thiết kế đồng hồ tương tự làm cho sức mạnh tín hiệu và xu hướng rõ ràng trong một cái nhìn
Mức độ không có thể được điều chỉnh tùy ý, phù hợp với một loạt các trang web mạnh và yếu
Cảm biến tín hiệu cách ly vật lý nhiều lớp với lớp chống nước IP65
Pin lithium tích hợp dung lượng lớn với thời gian chờ cực kỳ dài và bộ sạc nhanh
Nhỏ và nhẹ, dễ vận hành, với giao diện đơn giản
Các thông số kỹ thuật
Điểm Thông số kỹ thuật
Tăng kích thước 500,000 lần
Độ chính xác vị trí Ít hơn 0,1 m
Kháng năng đầu ra 350 Ω
Nguồn cung cấp điện làm việc Pin tiêu chuẩn 4 × 3,7 V 3200 mAh
Dòng điện tĩnh < 10 mA
Thời gian chờ Hơn 20 giờ
Nhiệt độ môi trường -25 °C đến 65 °C; độ ẩm tương đối ≤ 90%
Nguyên tắc hoạt động

Phương pháp đồng bộ về vị trí lỗi âm thanh và từ là một phương pháp rất chính xác và độc đáo về vị trí lỗi. Nguyên tắc của nó dựa trên phương pháp vị trí âm thanh truyền thống,với việc thêm phát hiện và áp dụng tín hiệu điện từ.

Dưới tác động của xung điện áp cao, xả flashover xảy ra tại điểm lỗi của cáp. Khi điểm lỗi xả, hiện tượng vật lý như tiếng vang, sóng rung, sóng âm thanh,sóng điện từ, sóng hồng ngoại và mạch ngắn ngay lập tức được tạo ra.hiện tượng tiếng vang và mạch ngắn tức thời có thể được sử dụng để hoàn thành phép đo thô của điểm lỗi, trong khi thiết bị xác định vị trí sử dụng sóng rung, sóng âm thanh và sóng điện từ được tạo ra bởi việc xả flashover để hoàn thành vị trí chính xác của điểm lỗi.

Công cụ sử dụng thiết kế độc lập của các kênh âm thanh và từ tính với nguồn điện riêng biệt,mà cải thiện đáng kể khả năng chống nhiễu và làm cho nó phù hợp với các địa điểm lỗi khác nhauDo độ phóng to lớn và độ nhạy cao, nó đặc biệt phù hợp để xác định các điểm lỗi sâu hơn; sự đánh đổi của nó là tiếng ồn nền tương đối lớn.

Tóm tắt sử dụng Đường dây với máy phát điện cao áp

Việc xác định đồng bộ âm thanh và từ tính đòi hỏi một máy phát tín hiệu va chạm điện áp cao hoạt động trong trạng thái xả định kỳ.Phương pháp dây điện bao gồm phương pháp pha-vào-bọc thép (được ưa thích khi có tổn thương cách nhiệt pha-đất), vì sự suy giảm âm thanh xả là nhỏ), phương pháp giai đoạn đến giai đoạn (đối với lỗi giai đoạn đến giai đoạn đơn giản mà không có kết hợp nối đất), và phương pháp dây chuyền cho lỗi ngắt kết nối đơn giản.

Chọn khu vực xác định

Trước khi xác định chính xác, đường dẫn cáp trước tiên nên rõ ràng; nếu bản vẽ và dữ liệu không đầy đủ, việc phát hiện đường dẫn nên được thực hiện và đánh dấu.Dựa trên kết quả đo khoảng cách và xem xét biên tấm đầu cáp và địa hình, vị trí điểm lỗi được xác định gần như, thường trong phạm vi (giá trị đo khoảng cách ± 50 m).Sau khi đảm bảo điểm lỗi được thâm nhập và chu kỳ xả của máy phát xung cao áp là 3 ¢ 5 giây, bắt đầu chỉ thẳng trên cáp trong khu vực được chọn.

Chọn chính xác các bước
1. lắp ráp: lắp ráp đầu thăm dò, đầu thăm dò (nếu cần thiết) và thanh kết nối
2. Wiring: đầu tiên chèn cáp âm thanh vào kênh đầu vào và kết nối đầu dò, sau đó chèn tai nghe vào kênh đầu ra
3. Đặt nút "Chế độ làm việc" vào vị trí "pinpointing"
4. Điều chỉnh nút "sự điều chỉnh mức độ" để kim của đồng hồ dao động hiệu quả
5. Điều chỉnh nút "sự điều chỉnh âm lượng" để âm thanh tai nghe là phù hợp cho người vận hành để theo dõi
6. Sau khi điều chỉnh và trong khi đảm bảo điểm lỗi thâm nhập flashover giải phóng xác định chính xác "chính xác trên cáp, trong phạm vi đo lường thô"

Trong suốt quá trình, giữ cho các đầu dò trực tiếp trên cáp và trong phạm vi đo lường thô.khi cường độ tín hiệu từ điểm A1 đến điểm A2 dần suy yếu, điểm B nơi âm thanh tai nghe lớn nhất và kim đo dao động mạnh nhất và đồng bộ với âm thanh là điểm lỗi.

Các biện pháp phòng ngừa và những lỗi thường gặp
Sau khi sử dụng thiết bị, hãy xoay nút "Chế độ làm việc" lên "O" để tắt thiết bị.
Khi điện áp pin là không đủ độ nhạy giảm và pin nên được sạc ngay lập tức.lấy pin ra khỏi thiết bị và sạc nó bằng bộ sạc chuyên dụng được cắm vào ổ cắm AC 220 VĐèn màu đỏ có nghĩa là sạc và đèn màu xanh lá cây có nghĩa là sạc hoàn tất.
Máy thăm dò là một thành phần nhạy cảm và không được tháo rời.
Nếu dụng cụ bị hỏng, hãy gửi nó đến nhà máy ban đầu để sửa chữa; đừng tháo rời nó theo ý muốn.
Không lau màn hình bằng các dung môi ăn mòn (như dung môi hóa học hoặc rượu); sử dụng một miếng vải không có chất xơ, bán khô ngâm trong nước ấm và sau đó là một miếng vải microfiber khô.
Không đặt cảm biến trên thân cáp để định vị, vì âm thanh bật nhẹ được nghe ở bất kỳ vị trí nào của cáp là rung động điện và không thể được sử dụng để định vị.
Nếu con trỏ không lắc / tín hiệu từ trường không thể được thử nghiệm, kiểm tra sạc pin, "định mức độ" tăng,và các dây kết nối giữa thiết bị và đầu dò được kết nối đáng tin cậy.
Nếu không có âm thanh từ tai nghe khi đầu dò được cố định hoặc chạm vào, kiểm tra sạc pin, tăng "Chỉ chỉnh mức" và các dây kết nối giữa thiết bị và đầu dò.

Lưu ý:Nếu một tín hiệu vô tuyến FM thỉnh thoảng được nghe khi chỉ ra, điều này cho thấy thiết bị đang hoạt động bình thường và không ảnh hưởng đến công việc;nó có thể được cải thiện bằng cách điều chỉnh nút "s điều chỉnh tần số".

Câu hỏi thường gặp

XHDD503 làm gì?
Nó là một chỉ số lỗi cáp đồng hồ tương tự sử dụng nhận rung và cảm ứng điện từ để xác định vị trí cụ thể của điểm lỗi cáp.Với một máy phát điện xung cao điện áp nó gây ra flashover xả tại lỗi, và các rung động, âm thanh và sóng điện từ được thu thập bởi đầu dò và được xử lý bởi dụng cụ, do đó người kiểm tra có thể đánh giá chính xác điểm bằng cách nghe và nhìn,trực tiếp trên cáp trong phạm vi đo thô.

Câu 2: Nó phù hợp với những lỗi và dây cáp nào?
Nó phù hợp với các lỗi kháng cự thấp, mạch ngắn, mạch mở và ngắt kết nối, cũng như rò rỉ kháng cự cao và lỗi flashover kháng cự cao, của cáp điện, cáp đồng trục tần số cao,Cáp đèn đường và dây chôn của các vật liệu khác nhau, cắt ngang và phương tiện.

Q3. Điều gì làm cho chống can thiệp của nó mạnh mẽ?
Các kênh âm thanh và từ tính được thiết kế riêng biệt và được cung cấp điện riêng biệt, và mức không có thể được điều chỉnh tùy ý.Bởi vì sự phóng to lớn và độ nhạy cao nó là đặc biệt phù hợp để xác định vị trí điểm lỗi sâu hơn, mặc dù tiếng ồn nền của nó tương đối lớn.

Q4. Điều kiện làm việc và độ chính xác nào có thể mong đợi?
Độ chính xác định vị là dưới 0,1 m, với độ phóng to 500.000 lần và trở kháng đầu ra là 350 Ω. Nó chạy trên 4 × 3.Pin tiêu chuẩn 7 V 3200 mAh với điện tĩnh dưới 10 mA và hơn 20 giờ chờ, ở −25 °C đến 65 °C và độ ẩm tương đối ≤ 90%, và cảm biến chống nước đến IP65.

Hỏi 5: Điều gì phải được ghi nhận và bao gồm những gì?
Chuyển nút chế độ hoạt động sang "O" khi hoàn thành; sạc pin khi điện áp không đủ (sạc bên ngoài thiết bị bằng bộ sạc chuyên dụng; khoảng 4 giờ để sạc đầy);không tháo rời đầu dò hoặc thiết bịCác gói bao gồm các dây cáp lỗi chỉ, tai nghe, đầu dò, đường dây âm thanh và bộ sạc,với bảo hành miễn phí một năm và bảo trì và dịch vụ kỹ thuật suốt đời
