| Nguồn gốc: | Tây An Sơn Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | ISO |
| Số mô hình: | XHGG501A2 |
Mô tả
Tìm hiểu thêm về cáp điện
Cáp điện có thể được chia thành:
•Cáp hạ thế (cáp có mức điện áp từ 6kV trở xuống).
•Cáp trung thế (cáp có mức điện áp từ 6kV trở lên, 35kV trở xuống).
•Cáp cao thế (cáp có mức điện áp từ 66kV trở lên).
Và các lỗi cáp có thể được chia thành lỗi hở mạch, lỗi điện trở thấp, lỗi điện trở cao rò rỉ và lỗi đánh thủng điện trở cao theo bản chất của chúng.
Cách đánh giá lỗi cáp
Nói chung, có ba cách để đánh giá bản chất của lỗi cáp:
•Đánh giá bằng đồng hồ đo điện trở cách điện, đồng hồ đa-năng.
•Đánh giá bằng kết quả kiểm tra trước cáp.
•Đánh giá bằng "máy kiểm tra lỗi cáp". Các lỗi điện trở thấp và hở mạch (điện trở cao) có thể được đánh giá trực tiếp bằng dạng sóng thử nghiệm "phương pháp xung điện áp thấp" của đồng hồ đa-năng hoặc "máy kiểm tra lỗi cáp".
Phù hợp để kiểm tra các lỗi của nhiều loại cáp khác nhau

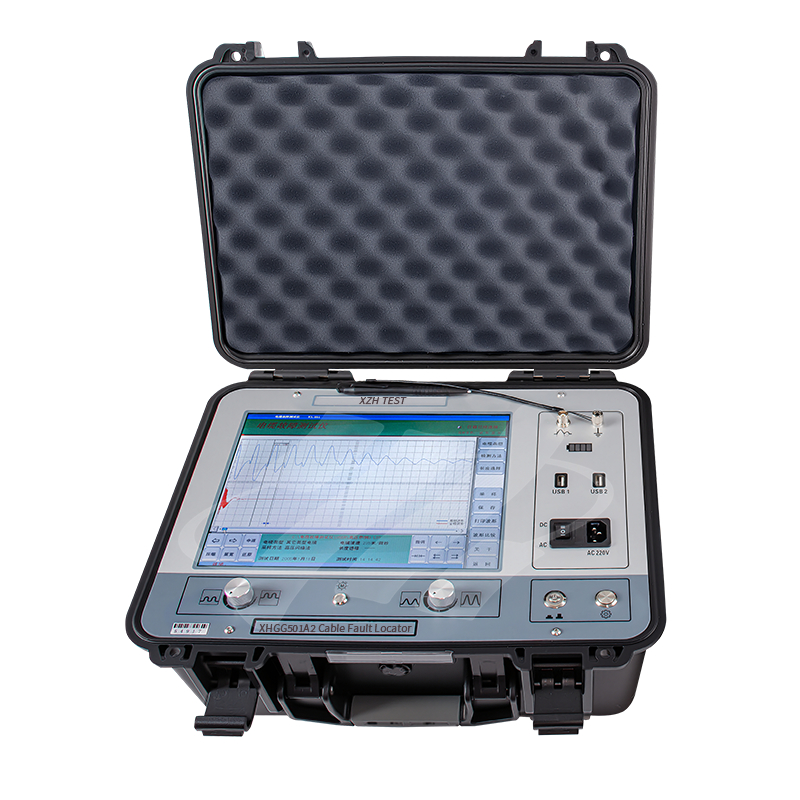

XHGG501-A Máy định vị lỗi cáp TDR là một thiết bị đặc biệt để đo và phân tích tình trạng và khoảng cách lỗi của cáp điện. Nó phù hợp để kiểm tra các lỗi điện trở thấp, ngắn mạch, đứt mạch hở, rò rỉ điện trở cao và lỗi đánh thủng điện trở cao của cáp điện, cáp đồng trục, cáp đèn đường, dây chôn, v.v.
Tính năng
|
Độ rộng xung |
0.25uS/2uS/4uS | |
|
Độ phân giải tối thiểu |
0.1m | |
|
Điều kiện làm việc |
Nhiệt độ môi trường: -25～65℃; Độ ẩm tương đối: 90%; | |
|
Phạm vi đo |
≥68km |
Hình trên cho thấy khoảng cách lỗi cáp được đo bằng phương pháp thử nghiệm ICE (ARC single-shot) đánh thủng điện áp cao.
