| Nguồn gốc: | Tây An Sơn Tây Trung Quốc |
| Hàng hiệu: | XZH TEST |
| Chứng nhận: | CE/ISO |
| Số mô hình: | XGG502A2 |
Mô tả

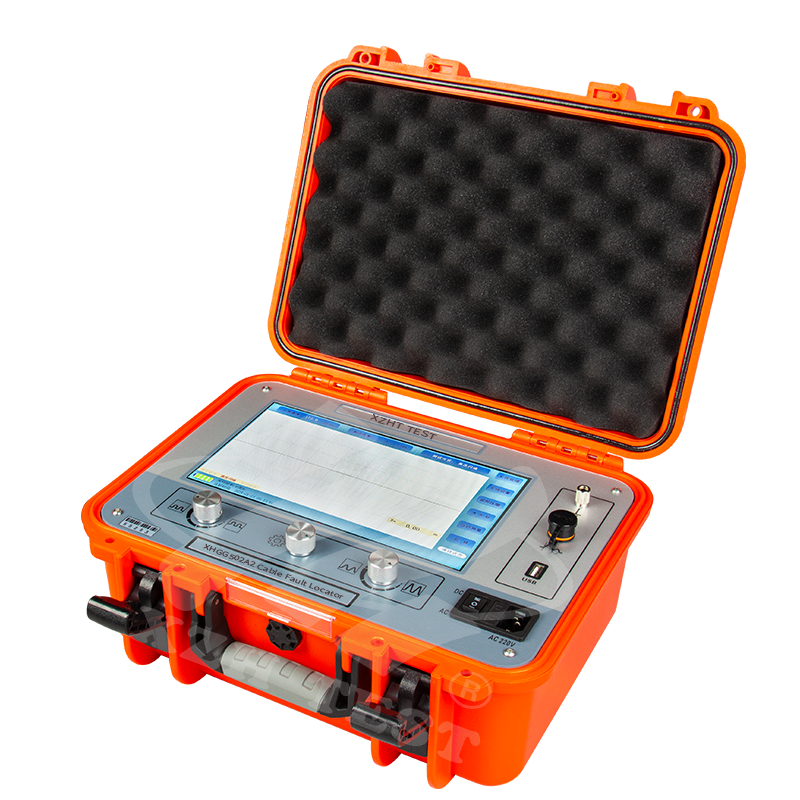

Thiết bị định vị lỗi cáp này là một công cụ đặc biệt để đo và phân tích trạng thái và khoảng cách lỗi của cáp điện.
Với chức năng kiểm tra tốc độ sóng cáp, chiều dài cáp và khoảng cách lỗi
Thiết bị kiểm tra lỗi cáp này phù hợp với các lỗi điện trở thấp, ngắn mạch, hở mạch và ngắt kết nối của cáp điện, cáp đồng trục tần số cao, cáp đèn đường và dây chôn dưới đất làm bằng nhiều loại vật liệu khác nhau với các mặt cắt và môi trường khác nhau, cũng như rò rỉ điện trở cao và phóng điện trở cao.
Tính năng
| Màn hình | Màn hình cảm ứng TFT màu 10,1 inch |
| Hoàn toàn tự động | cài đặt phạm vi kiểm tra, phân tích dạng sóng tự động và hiển thị khoảng cách kiểm tra |
| Đơn giản | Menu hoàn toàn bằng tiếng Anh, hai phương pháp vận hành bằng cảm ứng và các nút được mã hóa |
| Phạm vi đo | ≥65km |
| Phương pháp kiểm tra | phương pháp xung điện áp thấp, phương pháp phóng điện áp cao |
| Độ sáng cực cao | Độ sáng đèn nền LED đạt 280nit |
Thành phần thiết bị
• Thiết bị kiểm tra lỗi cáp: Một thiết bị để kiểm tra và phân tích cáp bằng phương pháp xung điện áp thấp, phương pháp phóng điện áp cao và phương pháp đa xung (cần có bộ ghép nối);
• Bộ ghép nối: Dùng cho phương pháp đa xung (tùy chọn);
• Cáp đầu ra (cáp Q đơn 1,5m): Kết nối thiết bị kiểm tra lỗi cáp với cáp đang thử nghiệm cho phương pháp kiểm tra xung điện áp thấp;
• Cáp đầu vào (cáp Q đôi 2m): Kết nối thiết bị kiểm tra lỗi cáp với bộ lấy mẫu cho phương pháp phóng điện áp cao;
• Bộ lấy mẫu: Nhận tín hiệu phản xạ từ tín hiệu điện áp cao đến mặt đất lấy mẫu cho phương pháp phóng điện áp cao;
• Cáp nguồn (1,8m): Cáp kết nối sạc cho thiết bị kiểm tra lỗi cáp;
• Cáp điện áp cao bộ ghép nối A (2m): Kết nối bộ ghép nối với cáp đang thử nghiệm cho phương pháp đa xung. Nó chỉ có thể được cắm và rút ra, không xoay hoặc vặn;
• Cáp điện áp cao bộ ghép nối B (2m): Kết nối bộ ghép nối với nguồn tín hiệu xung điện áp cao cho phương pháp đa xung. Nó chỉ có thể được cắm và rút ra, không xoay hoặc vặn;
• Dây nối đất (2,5m): Dây nối đất bộ ghép nối;
• Cáp USB: Dùng khi nhập các tệp dạng sóng vào máy tính.
Sơ đồ đấu dây hiện trường phương pháp đa xung
