Cáp lỗi Pinpointer Acoustic Magnetic Synchronization 5-inch Touch LCD IP65 Probe XHDD503C

Giới thiệu sản phẩm

Máy định vị điểm đứt cáp XHDD503C là thiết bị đồng bộ âm thanh-từ trường chính xác, được thiết kế để xác định chính xác các điểm đứt cáp điện ngầm trong phạm vi đo thô. Thiết bị thu và khuếch đại âm thanh phóng điện và tín hiệu điện từ do máy phát xung cao áp tạo ra tại điểm đứt, sau đó tính toán chênh lệch thời gian âm thanh-từ trường để hướng dẫn người vận hành đến vị trí đứt chính xác với độ chính xác dưới 0,1m.

Khác với các máy định vị âm thanh truyền thống chỉ dựa vào kinh nghiệm và thính giác của người vận hành, XHDD503C đồng thời thu tín hiệu âm thanh và từ trường, hiển thị trực quan chênh lệch thời gian trên màn hình LCD cảm ứng 5 inch và sử dụng công nghệ giảm nhiễu kỹ thuật số BNR để lọc nhiễu môi trường — cho phép cả những kỹ thuật viên ít kinh nghiệm cũng có thể xác định điểm đứt nhanh chóng và đáng tin cậy trong điều kiện thực địa.

• Đồng bộ Âm thanh-Từ trường: Tự động tính toán chênh lệch thời gian giữa tín hiệu điện từ và tín hiệu âm thanh. Chênh lệch thời gian càng nhỏ, bạn càng đến gần điểm đứt — hiển thị theo thời gian thực trên màn hình.
• Độ chính xác định vị 0,1m: Độ chính xác định vị dưới 0,1m; độ chính xác nhận dạng đường đi dưới 0,5m. Đáp ứng các tiêu chuẩn DL/T 849.2-2019 và GB/T 18268.1 cho thiết bị kiểm tra thực địa công nghiệp.
• Màn hình LCD cảm ứng 5 inch hiển thị rõ dưới ánh nắng (800nit): Màn hình cảm ứng điện dung độ phân giải 854×480 hiển thị rõ ràng dưới ánh nắng trực tiếp ngoài trời. Giao diện cảm ứng trực quan với tùy chọn điều khiển bằng một núm xoay.
• Giảm nhiễu kỹ thuật số BNR: Công nghệ giảm nhiễu nền tích hợp với chế độ im lặng. Khi người vận hành cầm tay cầm, thiết bị chính sẽ tự động im lặng ngay lập tức để tránh tổn thương do tiếng ồn khi sử dụng kéo dài.
• 4 Chế độ lọc: Thông dải (100–1600Hz), Thông thấp (100–300Hz), Thông cao (160–1600Hz) và Thông dải hẹp (200–600Hz). Thích ứng với các điều kiện đất khác nhau — từ mặt đường cứng đến cát mềm — để có độ rõ tín hiệu tối ưu.
• Đầu dò chống nước IP65: Cảm biến cách ly vật lý đa lớp đạt chuẩn IP65. Hoạt động đáng tin cậy trong các rãnh ẩm ướt, điều kiện mưa và môi trường xây dựng bụi bẩn.
• Chỉ báo lệch đường đi: Hướng dẫn đường đi trái/phải theo thời gian thực trên màn hình. Thiết bị hiển thị đầu dò đang ở bên trái hay bên phải đường đi của cáp, giúp người vận hành nhanh chóng điều chỉnh lộ trình di chuyển.
• Khuếch đại tín hiệu 500.000 lần: Độ lợi đầu ra 16 cấp (0–112dB) thu hiệu quả tín hiệu phóng âm thanh và từ trường yếu từ các điểm đứt bị chôn sâu hoặc có trở kháng cao.
• Thời lượng pin hơn 8 giờ: Sử dụng 4 pin lithium dung lượng cao 18650 với bộ sạc nhanh chuyên dụng. Hoạt động ngoài trời cả ngày chỉ với một lần sạc.

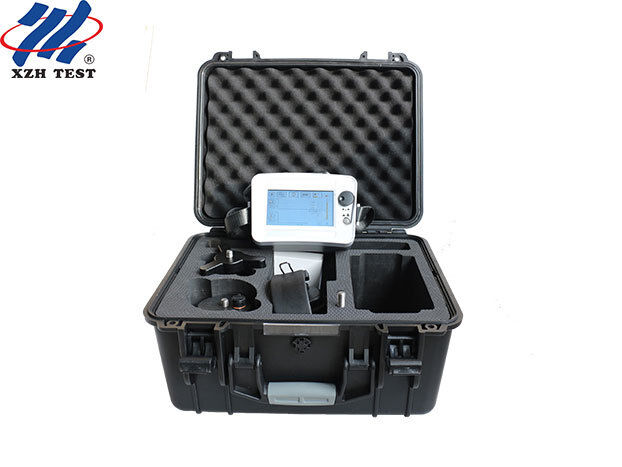

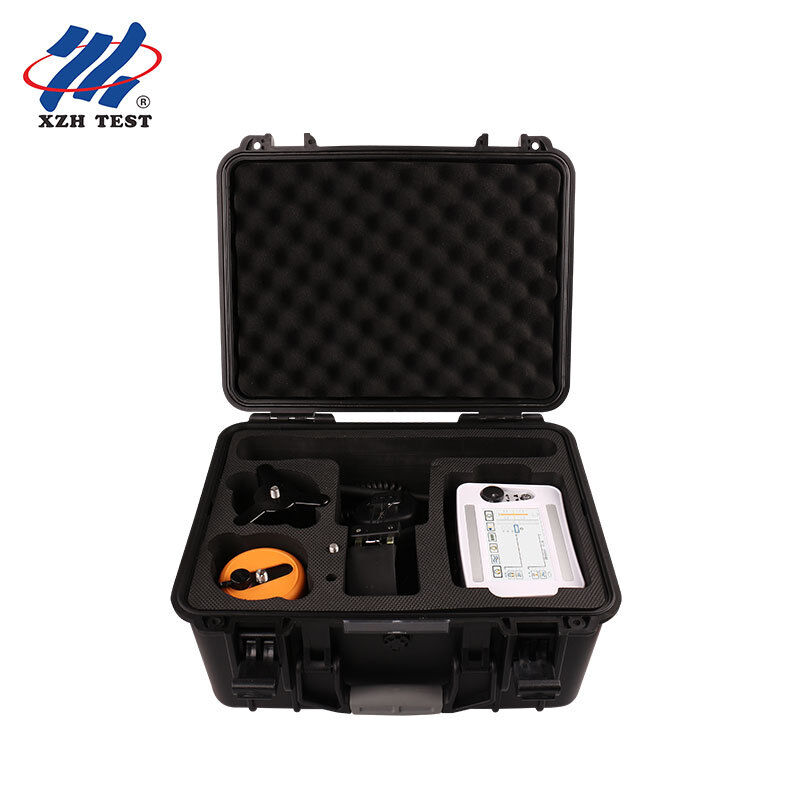

• Bộ dụng cụ đầy đủ cho thực địa: Bao gồm máy chủ định vị, đầu dò với thanh nối và chân đế ba chân, cáp tín hiệu 7 lõi, tai nghe giám sát chống ồn, bộ sạc nhanh, cờ lê đa năng và hộp đựng chống sốc di động.

XHDD503C sử dụng phương pháp đồng bộ âm thanh-từ trường — một bước tiến đáng kể so với phương pháp định vị chỉ bằng âm thanh truyền thống. Khi máy phát xung cao áp phóng điện tại điểm đứt, hai tín hiệu được tạo ra đồng thời: tín hiệu âm thanh (âm thanh "tách" truyền qua đất) và tín hiệu điện từ (truyền gần như tức thời qua cáp). Đầu dò của thiết bị thu cả hai tín hiệu theo thời gian thực. Do sự lan truyền điện từ nhanh hơn âm thanh rất nhiều, khoảng thời gian giữa hai tín hiệu tương quan trực tiếp với khoảng cách từ điểm đứt. Bằng cách liên tục theo dõi sự chênh lệch thời gian này và di chuyển đầu dò đến nơi đạt mức tối thiểu, người vận hành sẽ xác định được vị trí đứt chính xác.

Các phương pháp truyền thống hoàn toàn dựa vào tai người vận hành để phân biệt âm thanh phóng điện ngắn với tiếng ồn xung quanh — một kỹ năng đòi hỏi nhiều năm kinh nghiệm. XHDD503C loại bỏ sự phụ thuộc này bằng cách cung cấp hiển thị dạng sóng trực quan, đọc chênh lệch thời gian và hướng dẫn lệch đường đi, giúp việc định vị điểm đứt trở nên đáng tin cậy ngay cả đối với người vận hành có ít kinh nghiệm thực địa.

• Máy chủ định vị điểm đứt cáp XHDD503C
• Đầu dò với thanh nối và chân đế ba chân
• Cáp tín hiệu 7 lõi
• Tai nghe giám sát chống ồn
• Bộ sạc nhanh (AC 220V)
• Cờ lê đa năng
• Hộp đựng chống sốc di động

Bảo hành miễn phí 12 tháng đối với các vấn đề chất lượng sản phẩm kể từ ngày mua. Bảo trì và hỗ trợ kỹ thuật trọn đời. Được chứng nhận CE và ISO. Liên hệ với chúng tôi để được tư vấn kỹ thuật hoặc yêu cầu cấu hình tùy chỉnh.
