TDR Cable Fault Pre-Locator 60km với Low Voltage Pulse và High Voltage Flashover Testing.

Name: TDR Cable Fault Pre-Locator 60km với Low Voltage Pulse và High Voltage Flashover Testing.
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG501B
Price: 1,550.00 USD
Availability: InStock

Chi tiết sản phẩm:

Nguồn gốc:	Xi'an, Shaanxi, Trung Quốc
Hàng hiệu:	XZH
Chứng nhận:	CE, ISO
Số mô hình:	XHGG501B

Thông tin chi tiết

Nguồn gốc:

Xi'an, Shaanxi, Trung Quốc

Hàng hiệu:

XZH

Chứng nhận:

CE, ISO

Số mô hình:

XHGG501B

Điều khiển hiển thị:

LCD công nghiệp 5,7 inch

Ắc quy:

24V/7Ah DC, hoạt động ~6 giờ

khoảng cách kiểm tra:

30km

Độ chính xác của phép đo:

Sai số đo thô: ±10m (giá trị tuyệt đối) hoặc 1% (giá trị tương đối)

Tần số lấy mẫu:

100 MHz, độ phân giải tối thiểu 0,5m (100m/us)

chế độ lấy mẫu:

lấy mẫu liên tục tự động, không bao giờ bỏ lỡ bất kỳ dạng sóng phóng điện nào

Xung điện áp thấp:

Chiều rộng: 0,1uS và biên độ: 100Vpp

Phương pháp thử:

Phương pháp xung điện áp thấp, phóng điện (ARC-single shot)

Tần số lấy mẫu:

100 MHz, độ phân giải tối thiểu 0,5m

Biên độ xung điện áp thấp:

100Vpp

Độ rộng xung:

0,1uS / 2uS

Độ phân giải tối thiểu:

0,5m (100m/chúng tôi)

Trưng bày:

LCD công nghiệp 5,7 inch

Độ chính xác của phép đo:

Thô: ±10m hoặc 1%; Xác định: ± 0,2m

Phương pháp kiểm tra:

Xung LV, Flashover HV

chế độ lấy mẫu:

tự động liên tục

khoảng cách kiểm tra:

60km

Tác động điện áp cao:

0 ~ 35kV

Dòng điện ngắn mạch:

0 ~ 200mA

Công suất đầu ra:

Đường dẫn 100W, Xung 0 ~ 400W

Độ sâu phát hiện:

2-5m

Kiểm tra vùng mù:

35m

Phạm vi khác nhau:

≥32km

Lỗi đo lường:

≤±(0,5%×L+1m)

Giao diện truyền thông:

RS232

Nguồn điện:

AC110V~240V, 50Hz/60Hz

Nhiệt độ làm việc:

-20~+65oC

Độ ẩm tương đối:

≤90%

Âm lượng:

358L×284W×168Hmm

Chức năng kiểm tra:

Khoảng cách, tốc độ, sức đề kháng

Phạm vi kiểm tra:

60km

Xung điện áp thấp:

Chiều rộng 0,1μs/2μs, biên độ 100Vpp

Xung điện áp cao:

0 ~ 35kV

Giao tiếp:

RS232

Máy in:

Máy in siêu nhỏ tích hợp

Làm nổi bật:

High Light

Làm nổi bật:

60km TDR Cable Fault Pre-Locator

Low Voltage Pulse Cable Tester

High Voltage Flashover Fault Detector

Trading Information

Số lượng đặt hàng tối thiểu:

1Unit

Giá bán:

Có thể đàm phán

chi tiết đóng gói:

Bao bì gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/t

Khả năng cung cấp:

500 đơn vị mỗi tháng

Mô tả sản phẩm

XHGG501B là một thiết bị chẩn đoán tổng hợp dựa trên TDR, chuyên đo lường cáp điện, cáp đồng trục tần số cao, cáp điện thoại, cáp đèn đường và cáp đất trong các loại cắt ngang và môi trường khác nhau. Nó sẽ tích hợp đo khoảng cách trục trặc, định vị trục trặc, kiểm tra tốc độ truyền, theo dõi đường cáp điện và kiểm tra sâu cất trong một nền tảng thống nhất.

XHGG501B được trang bị màn hình LCD 5,7 inch công nghiệp và máy in nhỏ nội thất, không cần máy tính ngay lập tức có thể thu thập và in hình sóng thử nghiệm và báo cáo phân tích. Tỷ lệ lấy mẫu 100MHz và độ phân giải tối thiểu 0,5m đảm bảo vị trí chính xác của sự cố, đồng thời hỗ trợ nhiều phương pháp thử nghiệm như xung áp thấp, sóng điện bùng nổ áp cao và đồng bộ từ âm, làm cho nó gần như phù hợp với tất cả các loại lỗi cáp gặp phải trong hoạt động tại chỗ.

chủ yếu đặc điểm

Nhiều phương pháp thử nghiệm:低压脉冲法,高压闪网络法,声磁同步法,谷值法,峰值法和电磁感应法覆盖完整的电缆故障诊断工作流程.

Phạm vi thử nghiệm tối đa 60 km:Có thể phát hiện sự cố trên cáp điện và truyền thông có khoảng cách tối đa 60 km, sử dụng tự động lấy mẫu liên tục, không bị trượt kiểm tra hình sóng phát điện.

mẫu 100MHz,0.5m 分辨率:Tốc độ cao A / D chuyển đổi có thể nắm bắt chính xác hình dạng sóng trục trặc tức thời, do đó đạt được tính toán khoảng cách chính xác.

Máy in nhỏ nội thất:trực tiếp từ thiết bị in hình sóng thử nghiệm, dữ liệu phân tích và báo cáo trục trặc không cần máy tính bên ngoài.

35kV 冲击高压支持:Có thể được sử dụng kết hợp với máy tạo va chạm áp suất cao, cung cấp điện áp 0-35kV, được sử dụng để đánh qua trục trặc kháng cự cao.

低压脉冲输出100Vpp bước xung, chiều rộng xung có thể chọn 0.1μs và 2μs, được sử dụng để phân tích phản xạ TDR đối với điện trở thấp và trục trặc đường.

SCM 操作平台按下操作, 内置 24V/7Ah直流电源, có thể cung cấp hoạt động trực tuyến liên tục dài tới 6 giờ.

RS232 通信接口Dẫn dữ liệu đến máy tính để phân tích hình sóng cao cấp, tạo báo cáo và lưu trữ lưu trữ.

断层电阻测量:Trước khi khai thác, bằng cách kiểm tra giá trị điện trở tổng hợp để biểu hiện mức độ nghiêm trọng của vết nứt.

感应采样:现场无需接地线简化了设置,提高了城市或拥挤的工作环境中的安全.

技术规格

预定位器 (TDR + 闪网络单元)
测试场	≤ 60公里
检测深度	2 ′′ 5 ′′ (đường đi và độ sâu)
độ chính xác đo	tỉ lệ chính xác: ±10米 (绝对值) hoặc 1% (相对值); tỉ lệ chính xác: ±0.2米
tần số lấy mẫu	100MHz; phân giải tối thiểu 0,5m ((100m/μs)
Mô hình mẫu	tự động liên tục lấy mẫu,绝不遗漏任何放电波形
Động lực điện áp thấp	宽度:0.1μs / 2μs; mức độ: 100Vpp
脉冲高压	035千伏
脉冲功率	0 ¥ 400瓦
路径功率	100瓦
短路电流	0 ¢ 200mA
展示	5.7 inch công nghiệp màn hình LCD
Pin trong nhà	24V/7Ah trực tuyến, có thể chạy liên tục khoảng 6 giờ
nguồn điện	交流220V; 连接电源时也可为内置电池充电
Máy in	Máy in nhỏ nội thất, dùng để xuất hình sóng và báo cáo
沟通	Dùng để kết nối máy tính của RS232
方面	358 * 284 * 168 mm
trọng lượng	4.6kg
运行条件	温度范围:-20°C至+65°C;相对湿度≤90%
防护等级	IP54
测试盲区	≤ 35m
遵守	CE,ISO认证

ứng dụng

电力公司	lỗi của dây cáp phân phối điện và truyền điện áp cao ở vị trí trước
电信网络维护	Chẩn đoán trục trặc của dây thừng chính lõi đồng, đường vòng địa phương và dây cáp đồng trục tần số cao
Ánh sáng đường phố	埋地路灯和交通信号电缆网络故障预定
工业厂房 và mỏ	厂内及跨厂区地下电缆 trục trặc诊断
Đường sắt và hệ thống tàu điện ngầm	đường sắt hành lang tín hiệu và √ dẫn điện dây cáp lỗi vị trí trước

现场操作

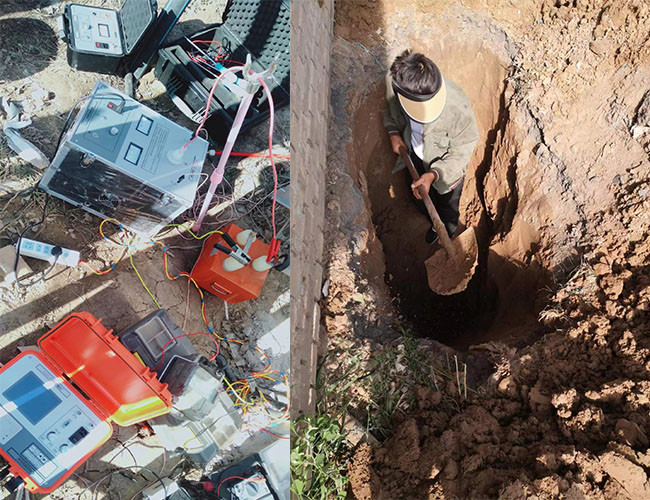

XHGG501B ç°åºçµç¼æéæµè¯

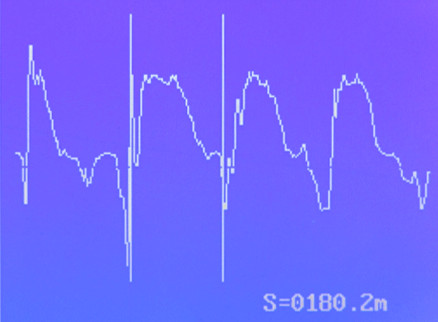

XHGG501Bæ³¢å½¢åææ¾ç¤º

XHGG501B complete field kit

立即联系我们,获取XHGG501B 电缆故障预定位器的报价或技术咨询.
