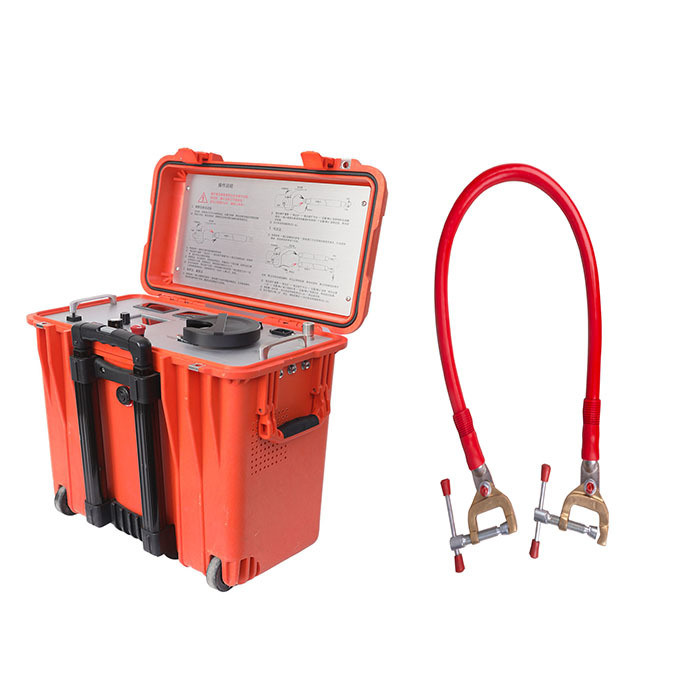

XHSC-60Q kết hợp tính năng đốt cháy và cầu thông minh. Nó có điện áp định mức 60kV và dòng điện ngắn mạch 600mA để nhanh chóng đốt cháy các lỗi điện trở cao thành điện trở thấp. Cầu thông minh hoạt động ở 600mA, cải thiện độ chính xác định vị lỗi. Nó hoàn hảo để xác định vị trí các lỗi cách điện trong cáp cao áp phức tạp với các đầu cuối GIS và các kết nối chéo, cho phép xác định vị trí nhanh chóng mà không cần tháo bộ ngắt mạch GIS hoặc các kết nối chéo.
Cầu định vị lỗi cáp thông minh có thể được sử dụng để xác định vị trí tất cả các lỗi cách điện và vỏ cáp ngoại trừ một số lỗi đường dây ngắn.
Đặc trưng:
1.Thiết bị sử dụng nguồn điện chuyển mạch để tạo ra nguồn dòng điện không đổi cao áp, điện áp cao và dòng điện ổn định.
2.Mô-đun phát hiện cầu được tích hợp với màn hình LCD lớn ở điện thế cao. Nút vận hành trên bảng điều khiển ở điện thế đất và cầu được vận hành thông qua thanh cách điện.
3.Cáp đo điện áp cao bốn lõi đặc biệt tùy chỉnh có vỏ bọc, lớp vỏ bọc lưới đồng bện được nối đất đáng tin cậy và an toàn khi sử dụng. Phương pháp đo điện trở bốn đầu tránh sai số điện trở dây dẫn.
4.Nguồn dòng điện không đổi cao áp và cầu được tích hợp trong hộp nhựa kéo tay có thể di động. Điện áp cao, trọng lượng nhẹ, dễ vận hành.
5.Phương pháp cầu không có điểm mù so với phương pháp phản xạ sóng, và đặc biệt thích hợp để xác định các điểm đánh thủng của cáp ngắn và gần các đầu cuối.
6.Điện áp cao và dòng điện cao đặc biệt thích hợp để định vị lỗi cách điện và vỏ của các hệ thống cáp cao áp phức tạp có chiều dài lớn và tiết diện lớn.
Thông số kỹ thuật
| Chế độ đốt cháy |
Điện áp đầu ra |
0 ~ 60kV Điều chỉnh liên tục |
| Dòng điện ngắn mạch ở chế độ đốt |
400mA |
| Mô hình cầu |
Điện áp đầu ra |
0 ~ 4kV Điều chỉnh liên tục |
| Ngắn mạch ở chế độ cầu |
750mA |
| Màn hình LCD |
Màn hình màu TFT 3,5 inch |
| Độ chính xác định vị |
±(0,2%·L+1)m |
| Phạm vi kiểm tra |
1 ~ 50000m |
| Bàn phím vận hành |
Thao tác một phím |
| Nguồn điện |
220V AC±10%, 50Hz (60Hz) |
| Công suất |
2kVA, Nguồn điện máy phát (lớn hơn 2kW) |
| Trọng lượng |
29kg |
| Kích thước (chiều dài × chiều rộng × chiều cao) |
30cm´46cm´50cm |
| Nhiệt độ hoạt động |
-10ºC ~ +55ºC |
DANH SÁCH ĐÓNG GÓI
| số thứ tự |
tên |
số lượng |
| 1 |
Thân máy cầu định vị lỗi cáp thông minh |
1 |
| 2 |
Hộp kiểm tra cầu |
1 |
| 3 |
Cầu chì dự phòng (10A, 5×20) |
5 |
| 4 |
Gói phụ kiện |
1 |
| 5 |
Phụ kiện túi phụ kiện |
|
| 5.1 |
Dây định vị cầu |
1 |
| 5.2 |
Dây đầu ra nguồn đốt |
1 |
| 5.3 |
Ngắn mạch điện trở thấp định vị cầu |
1 |
| 5.4 |
Dây ngắn đặc biệt để định vị cầu |
1 |
| 5.5 |
Dây nối đất chuyên dụng |
1 |
| 5.6 |
Dây nối đất thanh xả |
1 |
| 5.7 |
dây nguồn |
1 |
| 5.8 |
thanh xả |
1 |
|
Phụ kiện tùy chọn |
|
|
Dây ngắn điện trở thấp 10m
(có thể sử dụng cho cáp 110kV ~ 220kV) |
1 |
|
Bộ dụng cụ tách cáp |
1 |
