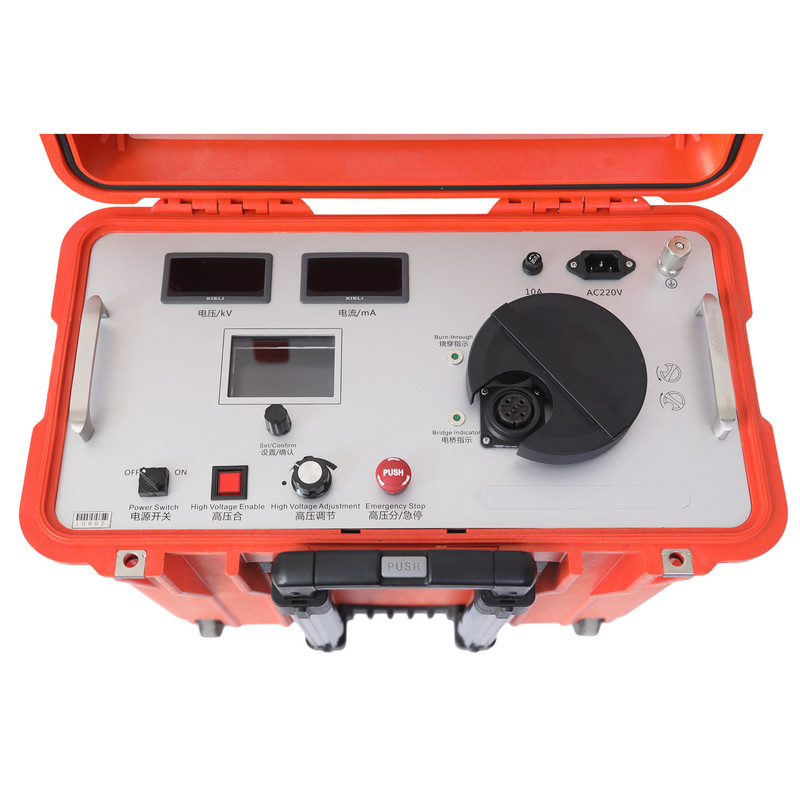

XHSC-60Q Cable vị trí lỗi cầu thông minh, thiết lập đốt qua và cầu thông minh trong một. điện áp định giá trong chế độ đốt là 60kV, mạch ngắn hiện tại là 600mA,có thể nhanh chóng đốt cháy lỗi kháng cao để kháng thấp. Điện công việc định giá của cây cầu thông minh là 600mA, cải thiện đáng kể độ chính xác của vị trí lỗi. Nó đặc biệt phù hợp với vị trí lỗi cách điện của điện áp cao,hệ thống cáp phức tạp và dài, chẳng hạn như vị trí lỗi cách nhiệt của cáp điện áp cao phức tạp với đầu cuối GIS và kết nối chéo.Vị trí có thể được hoàn thành nhanh chóng mà không cần phải loại bỏ các công tắc GIS và kết nối chéo mạch ngắn.
Cây cầu vị trí lỗi cáp thông minh có thể được sử dụng để xác định vị trí của tất cả các lỗi cách nhiệt cáp và vỏ ngoại trừ một số lỗi đường ngắn.
Đặc điểm:
1Thiết bị sử dụng nguồn cung cấp điện chuyển đổi để tạo thành nguồn dòng điện cố định điện áp cao, điện áp cao và dòng điện ổn định.
2Mô-đun phát hiện cầu được tích hợp với màn hình LCD lớn với tiềm năng cao.Nút điều khiển trên bảng điều khiển là tại tiềm năng đất và cầu được vận hành thông qua thanh cách nhiệt.
3.The đặc biệt tùy chỉnh làm bốn lõi điện áp cao cáp đo với lá chắn, lớp lá chắn trâu lưới đồng là đáng tin cậy đất và an toàn để sử dụng.Phương pháp đo kháng cự bốn đầu tránh lỗi kháng cự chì.
4Nguồn điện áp cao và cầu nối được tích hợp trong một hộp nhựa thanh kéo di động.
5Phương pháp cầu không có điểm mù so với phương pháp phản xạ sóng và đặc biệt phù hợp để xác định các điểm vỡ của các dây cáp ngắn và gần đầu.
6Điện áp cao và dòng điện cao đặc biệt phù hợp với việc xác định lỗi của cách điện và vỏ của hệ thống cáp cao áp phức tạp với chiều dài lớn và đường cắt lớn.
Các thông số kỹ thuật
| Đốt qua chế độ |
Điện áp đầu ra |
0 ~ 60kV Điều chỉnh liên tục |
| Điện mạch ngắn trong chế độ đốt |
400mA. |
| Một mô hình cầu |
Điện áp đầu ra |
0 ~ 4kVĐiều chỉnh liên tục |
| Điện mạch ngắn trong cầu |
750mA |
| LCD Màn hình hiển thị |
3Màn hình màu TFT.5 inch |
| Độ chính xác vị trí |
± 0,2%·L+1) m |
| Phạm vi thử nghiệm |
1 ~ 50000m |
| Bàn phím hoạt động |
Một hoạt động quan trọng |
| Nguồn cung cấp điện |
220V AC ± 10%,50Hz ((60Hz) |
| sức mạnh |
2kVA, nguồn điện máy phát điện (cao hơn 2kW) |
| trọng lượng |
29kg |
| Kích thước (chiều dài × chiều rộng × chiều cao) |
30cm 46cm 50cm |
| Nhiệt độ hoạt động |
-10oC~+55oC |
Danh sách đóng gói
| số hàng loạt |
tên |
số lượng |
| 1 |
Vị trí lỗi cáp cầu thông minh cơ thể chính |
1 |
| 2 |
Hộp thử cầu |
1 |
| 3 |
Chất bảo hiểm dự phòng (10A, 5×20) |
5 |
| 4 |
Bao gồm phụ kiện |
1 |
| 5 |
Phụ kiện phụ kiện túi |
|
| 5.1 |
Đường thử vị trí cầu |
1 |
| 5.2 |
Bị đốt qua đường đầu ra nguồn |
1 |
| 5.3 |
Khâu ngắn vị trí cầu kháng cự thấp |
1 |
| 5.4 |
Sợi dây ngắn đặc biệt cho vị trí cầu |
1 |
| 5.5 |
Sợi dây đất chuyên dụng |
1 |
| 5.6 |
Sợi dây đất thanh xả |
1 |
| 5.7 |
cáp điện |
1 |
| 5.8 |
thanh xả |
1 |
|
Phụ kiện tùy chọn |
|
|
10m dây chuyền kết nối ngắn kháng cự thấp
(có thể được sử dụng cho các cáp 110kV ~ 220kV) |
1 |
|
Bộ dụng cụ tháo dây cáp |
1 |
