Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Nhà > Các sản phẩm >

Máy tìm lỗi cáp

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH Test
Chứng nhận:	CE/ISO
Số mô hình:	XHHD523L

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH Test

Chứng nhận:

CE/ISO

Số mô hình:

XHHD523L

Làm nổi bật:

High Light

Làm nổi bật:

portable cable fault locator

cable sheath fault detector

handheld cable pinpointing device

Trading Information

Số lượng đặt hàng tối thiểu:

1Unit

chi tiết đóng gói:

Hộp gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/t

Khả năng cung cấp:

2000 đơn vị/năm

Mô tả sản phẩm

Thông tin cơ bản.

Mã Model.

XHHD523L

Chế độ kiểm tra

Kiểm tra đã lưu

Sử dụng

Máy kiểm tra cáp âm thanh, Máy kiểm tra cáp đồng trục, Máy kiểm tra cáp kỹ thuật số

Vùng kiểm tra

Cáp tạo hình

Chứng nhận

CE, ISO

Tùy chỉnh

Màu sắc

Cam

Tần số kiểm tra

128Hz/111Hz/105Hz/94Hz(Afc)

Độ phân giải

0.5m

Gói vận chuyển

Hộp gỗ có đệm xốp bên trong

Thông số kỹ thuật

350mm*280mm*170mm

Thương hiệu

XZH TEST

Xuất xứ

Trung Quốc Tây An

Mã HS

8543201000

Năng lực sản xuất

1000 chiếc/năm

Mô tả sản phẩm

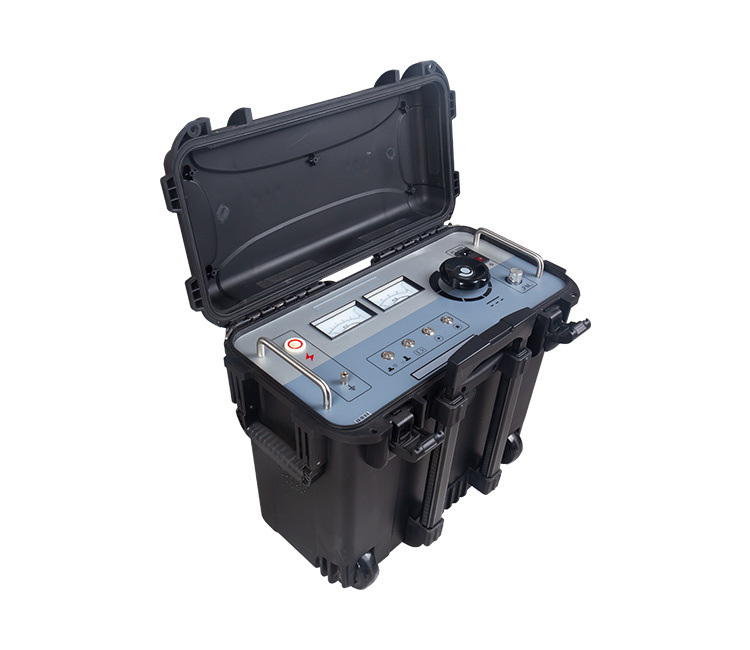

Máy định vị vỏ cáp lỗi XHHD523L

Được thiết kế dựa trên nguyên lý cầu MURRAY. Thiết bị có đặc điểm điện áp cao, trọng lượng nhẹ, vận hành thuận tiện và Máy định vị lỗi vỏ cáp điện áp cao.

* Điểm đánh thủng điện trở cao của cáp sau khi lắp đặt, đặc biệt là điểm đánh thủng điện trở cao tuyến tính khó đánh lửa thành điện trở thấp, chẳng hạn như đánh thủng điện trở cao tuyến tính của đầu nối giữa của cáp.

* Điểm đánh thủng loại phóng điện, sau khi đánh thủng, nguồn dòng không đổi có thể duy trì hồ quang, có dòng điện ổn định chạy qua cầu, và cầu có độ nhạy đủ.

* Chưa bị đánh thủng, nhưng điểm khuyết tật điện trở thấp, chẳng hạn như sử dụng đồng hồ đo Meg ohm phát hiện điện trở cáp thấp, nhưng điện áp hoạt động không làm đánh thủng điểm khuyết tật cách điện.

Thực hiện bước kiểm tra:

1. Kiểm tra tình trạng đánh thủng của cáp bằng đồng hồ vạn năng, đồng hồ lắc hoặc các thiết bị chịu áp lực khác, và ghi lại giá trị điện trở cách điện của mỗi lõi so với đất hoặc điện áp dư bị đánh thủng.

2. Ghi lại chiều dài, mẫu mã, tiết diện và các thông số khác của cáp cần kiểm tra, và kiểm tra tuyến đường dọc theo đường đi của cáp. Trong cáp lỗi ngắn mạch từ xa và đầu ra cáp phụ trợ, để một người ở trạm giám sát từ xa để tránh bị thương do áp lực cao.

3. Kết nối dây. Đất của thiết bị được kết nối đáng tin cậy với thân tiếp đất của vị trí định vị.
Các cọc tiếp đất được kết nối với đất của thiết bị. Đầu đo (kẹp đen) được kết nối với lõi cáp bị lỗi và
đầu đo (kẹp đỏ) được kết nối với lõi cáp phụ trợ.

4. Cầu cân bằng (nút điện áp cao không ở vị trí 0). Bật nguồn và xoay nút điều chỉnh về 0 để cân bằng điện kế.

5. Nguồn điện được kết nối với AC220V.

6. Tăng áp. Bật công tắc nguồn và đèn báo nguồn sáng. Khi nút điều chỉnh điện áp cao được xoay ngược chiều kim đồng hồ, vị trí 0 sẽ được kích hoạt.

7. Xoay nút điều chỉnh điện áp cao theo chiều kim đồng hồ và quan sát vôn kế và ampe kế cho đến khi ampe kế vượt quá 5mA. Nếu dòng điện không ổn định, điện áp có thể tiếp tục tăng trong một khoảng thời gian để tạo thành hồ quang ổn định hoặc vùng dẫn điện, ổn định dòng điện trong quá trình kiểm tra.

8, điều chỉnh cân bằng. Xoay nút phóng đại theo chiều kim đồng hồ để tăng dần độ nhạy cho đến khi
điện kế lệch đáng kể nhưng không vượt quá. Xoay mặt số để điện kế về 0. (Nếu con trỏ ở bên trái, xoay theo chiều kim đồng hồ, con trỏ ở bên phải, và ngược chiều kim đồng hồ). Ghi lại giá trị P1 của mặt số cymbal tại thời điểm này.

9, giảm áp, xả. Thay đổi vị trí kẹp và lặp lại các bước (4) đến (10) để
thu được một giá trị đọc khác P2, trong đó P1+P2=1000

10. Tính toán. Vị trí điểm lỗi X=2×L ×P1‰ Hãy chú ý nhiều hơn đến
số "2" trong công thức. Cáp phụ trợ sẽ nhân đôi số lượng cáp tham gia vào tính toán.
