Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Nhà > Các sản phẩm >

Máy tìm lỗi cáp

Chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XZH Test
Chứng nhận:	CE/ISO
Số mô hình:	XHHD523L

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Hàng hiệu:

XZH Test

Chứng nhận:

CE/ISO

Số mô hình:

XHHD523L

Làm nổi bật:

High Light

Làm nổi bật:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

Số lượng đặt hàng tối thiểu:

1Unit

chi tiết đóng gói:

Hộp gỗ

Thời gian giao hàng:

5-8 ngày làm việc

Điều khoản thanh toán:

T/t

Khả năng cung cấp:

2000 đơn vị/năm

Mô tả sản phẩm

Thông tin cơ bản.

Mô hình NO.

XHHD523L

Chế độ kiểm tra

Kiểm tra được lưu

Sử dụng

Kiểm tra cáp âm thanh, Kiểm tra cáp đồng trục, Kiểm tra cáp kỹ thuật số

Khu vực thử nghiệm

Xây dựng cáp

Chứng nhận

CE, ISO

Tùy chỉnh

Màu sắc

Cam

Tần số thử nghiệm

128Hz/111Hz/105Hz/94Hz ((Afc)

Nghị quyết

0.5m

Gói vận chuyển

Hộp gỗ chứa bọt bên trong

Thông số kỹ thuật

350mm*280mm*170mm

Thương hiệu

XZH TEST

Nguồn gốc

Trung Quốc

Mã HS

8543201000

Công suất sản xuất

1000 miếng/năm

Mô tả sản phẩm

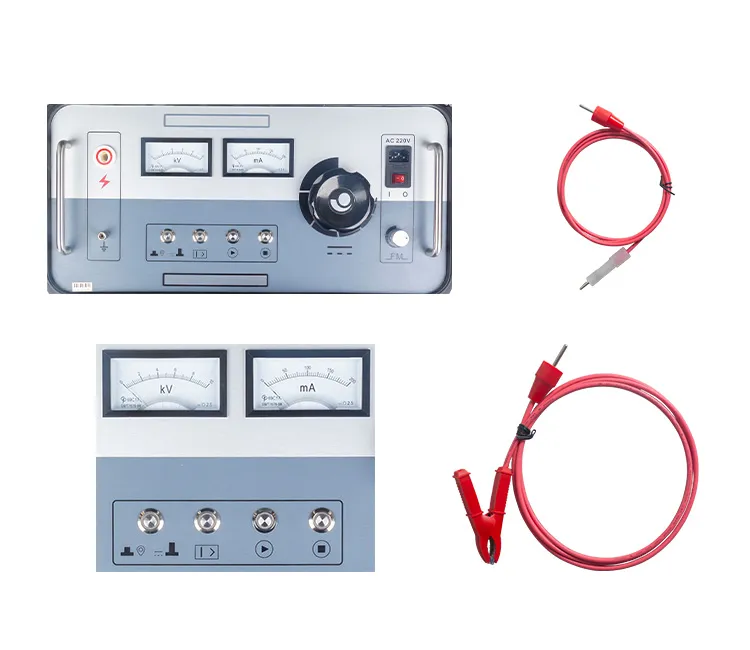

XHHD523L Cáp lỗi lồng vị trí

Thiết bị được thiết kế dựa trên nguyên tắc của cây cầu Murray. thiết bị có các đặc điểm của điện áp cao, trọng lượng nhẹ, hoạt động thuận tiện và High voltage Cable sheath fault locator.

* Điểm phá vỡ kháng cự cao của cáp sau khi đặt, đặc biệt là điểm phá vỡ kháng cự tuyến tính cao khó bắn vào kháng cự thấp,chẳng hạn như sự phá vỡ kháng cự cao tuyến tính của đầu nối giữa của cáp.

* Điểm hỏng kiểu flashover, sau khi hỏng, nguồn điện không đổi có thể duy trì vòng cung, có một dòng điện ổn định qua cầu và cầu có độ nhạy đủ.

* Không bị phá vỡ, nhưng điểm lỗi kháng cự thấp, chẳng hạn như việc sử dụng máy đo Meg ohm đã tìm thấy kháng cự cáp thấp, nhưng điện áp hoạt động không phá vỡ điểm lỗi cách điện.

Bước thử nghiệm:

1Kiểm tra tình trạng hỏng của cáp bằng một máy đo đa số, đồng hồ lắc hoặc các thiết bị chịu áp suất khác,và ghi lại giá trị kháng cách nhiệt của mỗi lõi chống lại mặt đất hoặc sự cố điện áp còn lại.

2. ghi lại chiều dài, mô hình, đường cắt ngang và các thông số khác của cáp được thử nghiệm, và kiểm tra tuyến đường dọc theo đường trải cáp.Trong cáp lỗi mạch ngắn từ xa và đầu cuối cáp phụ trợ, để lại một người tại giám sát từ xa để tránh chấn thương áp suất cao.

3. dây dẫn. mặt đất của thiết bị được kết nối đáng tin cậy với cơ thể nối đất của vị trí định vị.
Các thanh đất được kết nối với mặt đất thiết bị. đầu đo (clip đen) được kết nối với lõi cáp bị lỗi và
đầu đo (clip màu đỏ) được kết nối với lõi cáp phụ trợ.

4. cầu không (điện áp cao nút không phải là không).

5. nguồn điện kết nối với AC220V.

6. Tăng áp suất. Bật công tắc nguồn và chỉ báo nguồn sáng lên. Khi nút áp suất cao được xoay ngược chiều kim đồng hồ, vị trí không được kích hoạt.

7. Xoay nút áp suất cao theo chiều kim đồng hồ và theo dõi voltmeter và ammeter cho đến khi ammeter vượt quá 5mA. Nếu dòng không ổn định,điện áp có thể tiếp tục tăng trong một khoảng thời gian để tạo thành một vòng cung ổn định hoặc khu vực dẫn điện, ổn định dòng điện trong quá trình thử nghiệm.

8Chuyển nút zoom theo chiều kim đồng hồ để tăng độ nhạy từng bước cho đến khi

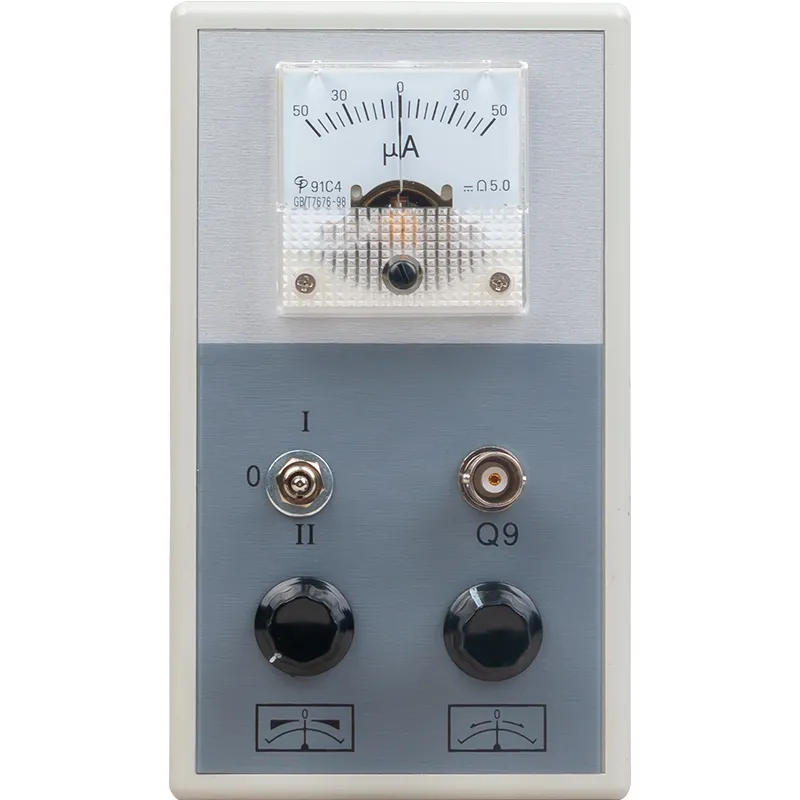

galvanometer lệch đáng kể nhưng không vượt quá. xoay mặt số để làm cho galvanometer bằng không (nếu con trỏ ở bên trái, xoay theo chiều kim đồng hồ, con trỏ ở bên phải,và ngược chiều kim đồng hồ)Hãy lưu ý các bài đọc P1 của mặt số chimbal tại thời điểm này.

9, giảm điện áp, xả. vị trí trao đổi kẹp sẽ được đo và các bước (4) đến (10) sẽ được lặp lại để
Nhận một số liệu đọc khác P2, mà nên có P1 + P2 = 1000

10. Tính toán. Vị trí của điểm lỗi X=2 × L × P1‰
Các cáp phụ trợ sẽ tăng gấp đôi số cáp tham gia vào tính toán.
